Характеристики транзистора D304X

В статье рассмотрены основные технические характеристики мощного биполярного NPN-транзистора D304X. Он довольно часто встречается в устаревших моделях импульсных блоков питания, энергосберегающих приборах, инверторах, схемах общего усиления и др. Выделяется хорошей надёжностью, высокой скоростью переключений (fгр. от 2.5 МГц), большим пропускным напряжением (VCEO до 400 В) и током (IC до 12 В). Коэффициент усиления (HFE) у некоторых экземпляров достигает 40.

Цоколевка

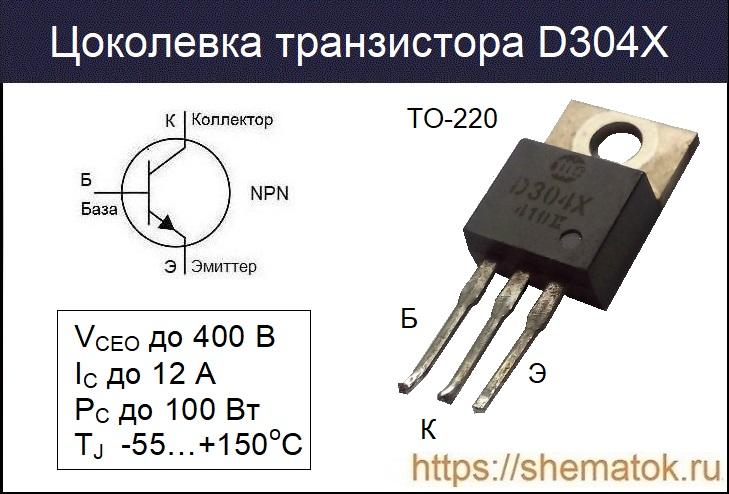

Транзистор D304X выполнен в мощном пластиковом корпусе ТО-220. Гибкие металлические контакты обозначены в datasheet (слева на право): база (Б), коллектор (К), эмиттер (Э). Металлическая подложка, расположенная в задней части упаковки, физически подключена к коллекторному выводу. Более подробная информация, включая цоколевку, показана на изображении ниже.

Последние версии выпускались с учетом европейской директивы RoHS, ограничивающей распространение опасных веществ в полупроводниковых компонентах.

Абсолютные характеристики D304X

  • напряжение: К-Э (VCEO (IE=0)) до 400 В, К-Б (VCBO (IB=0)) до 450 В, К-Э (VCES (VBE=0)) до 400 В, Э-Б (VEB) до 9.0 В;
  • ток коллектора: (IC) до 12 А, пиковый импульсный (ICM) до 24 А;
  • ток базы (IB) до 6.0 А, пиковый импульсный (IBM) до 12 А;
  • граничная частота (fГР) от 2.5 МГц;
  • усиление по постоянному току (HFE) до 40;
  • рассеиваемая мощность (PC) до 100 Вт;
  • температура: перехода (TJ) от -55 до +150, (TSTG) до +150.

Вышеуказанные параметры являются предельно возможными для рассматриваемого триода и справедливы для идеальных условий эксплуатации, когда температура кристалла (TC) не увеличивается выше +25 oC. Превышение любого из значений может привести к выходу устройства из строя. Необходимо обратить внимание на максимальный пиковый ток, который показан с учётом длительность импульса шириной 5.0 мс, при длительности рабочего цикла менее 10 %.

Установка устройства на правильно подобранный по габаритам радиатор позволит значительно снизить его температуру, обеспечить стабильную работу и предотвратить перегрев. Для расчёта размеров охлаждающей площадки необходимо использовать значение термического сопротивления переход-корпус Rth(j-c) = 1.25 oС/Вт.

Аналоги

Для замены D304X существует более современный аналог 2SC2625 с очень похожими электрическими свойствами. В большинстве случаях, его также можно поменять на: D209L, 13009, 13007 или 13005. Из отечественных транзисторов в качестве альтернативы подойдёт любой из серии КТ872.

Во многом выбор аналога зависит о схемы и режимов, в которых он будет эксплуатироваться. Довольно часто полного соответствия параметров не требуется. Однако, перед началом ремонтных работ по замене рекомендуется повторно сравнить все основные характеристики обеих устройств и убедится в правильности подобранного решения.

Производители и datasheet

Загрузить datasheet на D304X в pdf-формате можно по ссылке. Его когда-то выпускала довольно известная во всем мире тайваньская корпорация по производству микроэлектроники Nell Semiconductor. В Китае аналогичные устройства делала компания Advanced Tehnology Electronics Co., LTD.

В настоящее время в продаже встречаются в основном клоны подобных устройств, с похожими параметрами, маркировкой и внешним видом. В основной своей массе они практически ни в чём не уступают оригинальным версиям, но брак все же иногда попадается.
