BF422, согласно техническим характеристикам от производителей, является высокочастотным кремниевым n-p-n транзистором, изготовленным с применением эпитаксиально-планарной технологии. В описании в datasheet указывается на его основные отличительные особенности: небольшая ёмкостью обратной связи, высокое напряжение пробоя (V(BR)CEO до 250 В), ток коллектора (IC до 50 мА). Устройство разработано для применения в выходных каскадах усиления видеосигнала B-класса, используемых в телевизорах и мониторах с электронно-лучевой трубкой.
Цоколевка

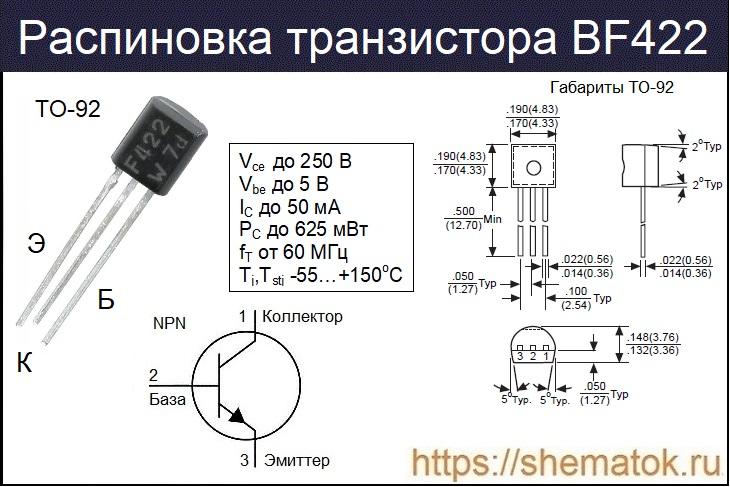

BF422 производится в небольшом, по габаритам, пластмассовом корпусе ТО-92 с тремя металлическими выводами. Они имеют следующее назначение (слева на право): эмиттер (Э), коллектор (К), база (Б). Фотография устройства, его габариты и распиновка показаны на изображении ниже.
До 1996 г. некоторые производители выпускали рассматриваемое изделие в корпусе ТО-226АА. По габаритам оно было немного больше ТО-92, а в настоящее время считается устаревшим.
Абсолютные характеристики BF422 (F422)
- ёмкость обратной связи с общим эмиттером (Cre) до 1.6 пФ;
- граничная частота коэффициента передачи тока (fT) до 300 МГц;
- напряжение между выводами: К-Э (Vce) и К-Б (Vcb) до 250 В, Э-Б (Vbe) до 5 В;
- ток коллектора постоянный (IC) до 50 мА, пиковый (ICM) до 100 мА;
- пиковый ток базы (Ibм) до 50 мА;
- рассеиваемая мощность на коллекторе (PC) до 625 мВт;
- температура: хранения (Tstj) и рабочая для кристалла (Tj) -55 … +150 oC.
Не допускается превышать абсолютные параметры. Работа на предельных режимах эксплуатации может привести к перегреву полупроводникового изделия, тепловому пробою и его порче. Для достижения стабильной работы, необходимо придерживается электрических (номинальных) характеристик представленных в datasheet.
Необходимо отметить, что у некоторых производителей в datasheet предельная мощность (Pd) достигает 830 мВт, а коллекторный ток (IC) достигает 500 мА. При этом у первых версий рассматриваемого транзистора IC не превышал 20 мА.
Маркировка
В настоящее время, при маркировке корпуса BF422 довольно часто используется сокращённое название транзистора — F422. При этом в стандартной схеме, определённой в 1983 году европейской ассоциацией электронных производителей компонентов (EECA), первый символ «B» в обозначении указывал на использование при производстве кремниевых технологий, следующая за ним буква «F» — на высокочастотное устройство. Цифры «422» определяют промышленный порядковый номер.
Производство на заказ печатных плат наивысшего качества можно заказать тут https://a-contract.ru.
Аналоги
Взамен устаревших BF422 можно использовать полные аналоги: 2SC1573, 2SC2375, 2SC983. В отдельных случаях, в качестве замены, модно использовать транзисторы: ZTX457, KSC2330Y, 2SC1473AQ, 2SC3468, 2SC2271E, 2SC2551, ECG399, BF459, BF458, BF420. Из отечественных устройств очень похож по параметрам КТ940А(Б).
Datasheet и производители
Одним из первых производителей BF422 является американская компания Micro Electronics. В последующем рассматриваемый транзистор производили: Motorola; Siemens Semconductor Group; KEC (Korea Electronics). В настоящее время выпускают: New Jersey Sem-Conductor Products; Micro_Commercal Components; TRANSYS Electroncs Limted; Dc Components; SHENZHEN KOO CHN ELECTRONCS; Foshan Blue Rocket Electroncs; General_Semconductor; Unisonc Technologes; ON_Semconductor; Contnental Device India Limted; NXP_Semconductors. Скачать их datasheet можно по соответствующей ссылке с наименованием организации.
