Характеристики транзистора BU406

В технической документации и основных характеристиках на BU406 указано, что он является высоковольтным планарным кремниевым транзистором с NPN-структурой. Относится к быстродействующим переключающим полупроводниковым устройствам. Первоначально был разработан для применения в выходных каскадах телевизоров с большими экранами, имеющих в составе электронно-лучевую трубку (ЭЛТ) со строчной горизонтальной развёрткой. Может использоваться и в других приложениях, например в усилителях мощности, высокочастотных преобразователях и импульсных блоках питания и др.

Цоколевка

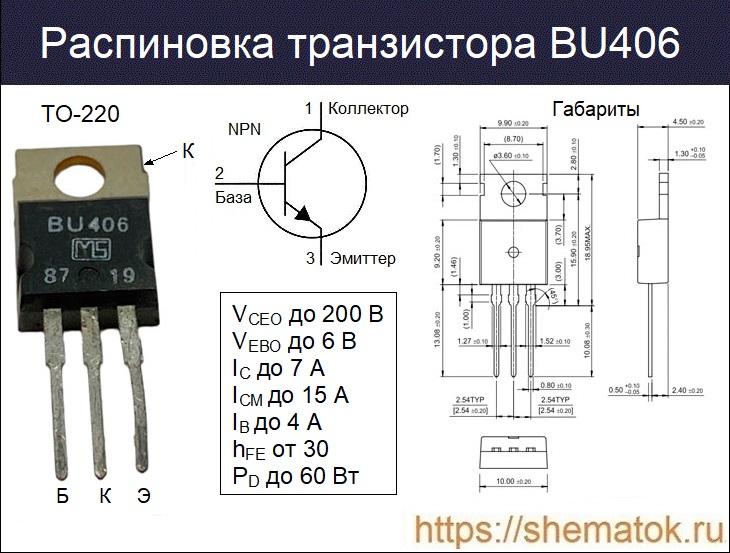

Основные производители выпускают BU406 в корпусе ТО-220 и его различных модификациях. При этом, порядок расположения металлических выводов для дырочного монтажа на плату (слева на право): база (Б), коллектор (К) и эмиттер (Б). На рисунке ниже можно ознакомиться с внешним видом устройства, назначением и размещением его контактов (распиновкой), основными параметрами и внешними габаритами.

Стоит отметить наличие физического соединения вывода коллектора (К) с металлической подложкой у рассматриваемого транзистора. Современные версии (символ «G» в конце маркировки) изготовлены с применением безсвинцовых технологий (Pb-free) и последних экологических норм принятых в Европейском союзе (RoHS).

Максимальные характеристики BU406

• предельное напряжение между выводами: К-Б V_CBO (U_КБmax) до 400 В, К-Э V_CЕO (U_КЭmax) до 200 В, Э-Б V_ЕВO (U_ЭБmax) до 6 В;
• ток коллектора: постоянный I_C (I_Кmax) до 7 А;
• пиковый повторяющийся ток коллектора: I_CM (I_КИmax) до 10 А, неповторяющийся (до 10 мс) до 15 А;
• ток базы I_B (I_Бmax) до 4 А;
• коэффициент усиления по постоянному току (h_FEmin) от 30;
• рассеиваемая мощность P_D (P_К) до 60 Вт (при T_C = +25˚C);
• температура: хранения (T_stg) -65 … +150°С, кристалла (T_j) до +150°С.

Не стоит допускать работу транзистора в повышенных режимах эксплуатации или превышение значений параметров указанных выше. Длительное функционирование устройства в экстремальных условиях негативно сказывается на его физических и электрических свойствах, сокращает сроки службы.

Располагая транзистор BU406 на схеме, желательно предварительно предусмотреть место установки его на радиатор. Дополнительное охлаждение снизит вероятность перегрева устройства в процессе эксплуатации. В корпусе изделия для этих целей, для крепления под винт, имеется соответствующее отверстие.

Аналоги

Подобрать подходящий аналог для BU406 в настоящее время не сложно, транзисторов с идентичными параметрами много. При замене рекомендуется обращать внимание на следующие устройства с очень похожими характеристиками: 2SC2335, 2SC3039. Также можно рассмотреть в качестве замены: 2SD1163, 2SD1163. При этом, следует учитывать эксплуатационные свойства последних.

Отечественными аналогами считается серия транзисторов КТ858.

Производители и datasheet

Производителями рассмотренного устройства являются следующие зарубежные компании:

• Inchange;
• Fairchld;
• Foshan Blue Rocket Electroncs;
• Contnental Devce India Limted (CDIL);
• New Jersey Sem-Conductor Products;
• SavantIC;
• Mospec;
• Boca;
• JILIN SINO-MICROELECTRONICS;
• Motorola.

В российских магазинах можно встретить продукцию:

• ON Semconductor;
• Unisonic Technologes Co;
• Multicomp.

Скачать datasheet на bu406 в PDF-формате можно по соответствующей ссылке с наименованием производителя.
