Характеристики транзистора 2SC2625

В статье подробно рассмотрены технические характеристики импортного транзистора 2SC2625 на русском языке. Показаны возможные аналоги и возможные варианты замены в случаи выхода из строя. Представлены основные производители и ссылки для скачивания datasheet.

Распиновка

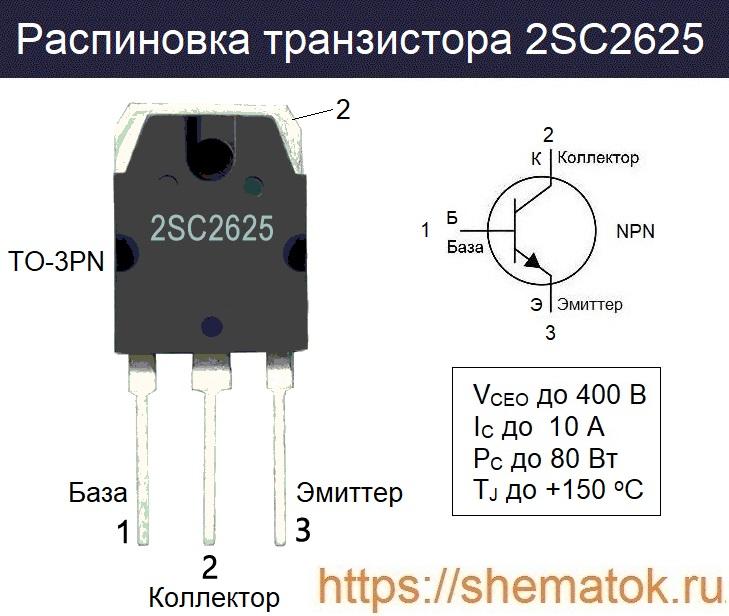

Знакомство с 2SC2625 начнём с распиновки. Если смотреть на маркировку, то три металлических вывода расположенные в нижней части корпуса будут иметь следующее назначение (слева на право): база (Б), коллектор (К), эмиттер (Э). Подробнее, внешний вид и основные физические свойства представлены на рисунке ниже.

Распиновка 2SC2625

Стоит отметить, что вывод «К» имеет физическое соединение с металлическим монтажным основанием корпуса.

Технические характеристики

2SC2625 в соответствии с техническим описанием считается силовым, высокочастотным биполярным транзистором. Производители отмечают его очень высокую надежность, при минимальном отклонении параметров во всех партиях. Несмотря на небольшие габариты, устройство выделяется способностью выдерживать довольно большие напряжения на эмиттерном переходе (до 400 В). Постоянный коллекторный ток на пике может достигать 10 А.

Абсолютные параметры

Абсолютные характеристики 2SC2625:

  • напряжение между выводами: К-Б (VCBO), К-Э (VCEO) до 400 В; Э-Б (VEBO) до 7 В;
  • напряжение пробоя между выводами К-Э (VCEO(SUS)) до 400 В;
  • предельный ток: коллектора (IC) до 10 А; базы (IC) до 3 А;
  • мощность рассеиваемая на коллекторе (PC) до 80 Вт;
  • нагрев перехода (TJ) до +150 oC; температура хранения (TSTG) от -50 до +150 oC.

С приведённым выше списком следует ознакамливаться вместе с тепловыми характеристиками. К сожалению, несмотря на одинаковую маркировку корпуса, у отдельных производителей они немного разнятся. В большинстве справочных данных термическое сопротивление переход-корпус (Rthj-c) не превышает 1.17 Сo/Вт. Вместе с тем, в некоторых datasheet данная величина значительно больше и доходит до 1.55 Сo/Вт.

Меры безопасности

Необходимо учитывать, что абсолютные параметры справедливы только для температуры окружающей среды (ТAMP) не превышающей +25 oC, о чём производители обычно указывают дополнительно в начале технического описания. В реальной жизни соблюсти такие условия эксплуатации невозможно, а использование транзистора в более жестких режимах зачастую приводит к ухудшению рабочих характеристик с последующим перегревом кристалла и выгоранием кремниевой структуры.

Для нивелирования случаев перегрева и в целях снижения температур работающего транзистор следует предварительно устанавливать его на радиатор. При этом, рекомендуется эксплуатировать устройство на пониженных параметрах, примерно на 20-30% от предельно возможных значений.

Электрические параметры

Наиболее стабильной работы 2SC2625 возможно добиться при соблюдении электрических характеристик и соответствующих режимах измерений. В datasheet они представлены в отельной таблице, непосредственно после абсолютных параметров. Все значения справедливы только при ТAMP = +25 oC, если не указано иных условий.

Аналоги

Аналоги для 2SC2625 ищут очень редко, так как он не считается дефицитным товаром. Вместе с тем, наряду с хорошей доступностью в продаже, подобрать для рассматриваемого транзистора качественную замену в настоящее время достаточно сложно. Поэтому не найдя оригинал, продавцы в магазинах радиотоваров рекомендуют близкие или более мощные по параметрам: BUW12A, KSE13007, 2SC4138, 2SC3320, 2SC3552, в том числе отечественный КТ8117А.

Производители

2SC2625 на российском рынке  широко представлен следующими китайскими компаниями: Inchange Semiconductor, MOSPEC, FUJI POWER. Скачать техническое описание некоторых производителей в pdf-формате можно по ссылкам 1, 2.
