В статье рассмотрен мощный биполярный транзистор с маркировкой D209L и его основные характеристики на русском языке. Практически во всех технических описаниях (datasheet) отмечены надёжность устройства, высокая скорость переключений и большое напряжение пробоя (до 400 В). Этот полупроводниковый триод имеет кремниевую NPN-структуру.
D209L применяется в различных переключающих схемах, ультразвуковых генераторах, высокочастотных инверторах, усилителях мощности и импульсных блоках питания. Довольно часто встречается в недорогих бытовых приборах, преимущественно китайского производства.
Цоколевка

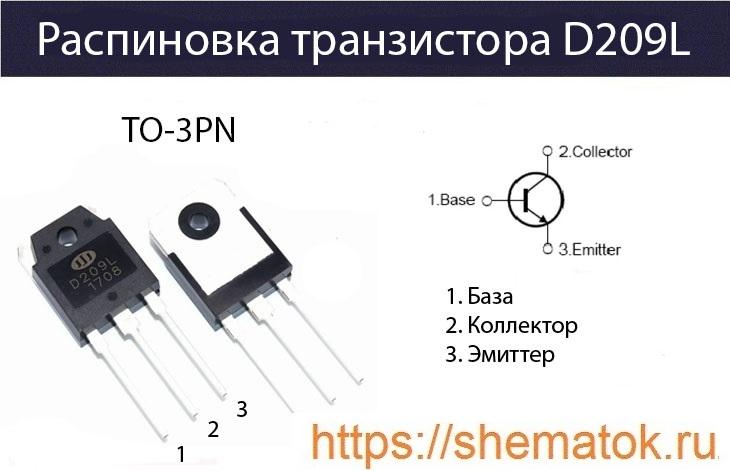

Внешний вид и распиновка D209L представлены на рисунке. На фотографии видно, что устройство изготавливается в усиленном пластмассовом корпусе ТО-3PN и его разнообразных модификациях. Слева на право расположены выводы: база (Б), коллектор (К), эмиттер (Э).
Технические характеристики
При первом знакомстве с datasheet на D209L становится ясно, что перед нами именно силовой транзистор с неплохим коэффициентом усиления по току (HFE от 8 до 40). Несмотря на небольшие габариты корпуса ТО-3P, он хорошо справляется с большими нагрузками, обеспечивая при этом высокую скорость переключений. Стоит отметить, что максимальные значения параметров указаны в datasheet для температуры окружающего среды (TA) не более +25ОС (если нет иных данных). К сожалению, в реальной жизни невозможно создать такие условия эксплуатации. Поэтому, в случае применения устройства в своих проектах, необходимо предусматривать запас по прочности в 20-30% от указанных ниже величин.
Максимальные значения параметров
Приведём максимальные значения эксплуатационных параметров для транзистора D209L (TA < +25ОС):
- напряжение между выводами : К-Б (VCBO) до 700 В; К-Э (VCEO) до 400 В; Э-Б (VEBO) до 9 В;
- ток коллектора (IC) до 12 А;
- рассеиваемая мощность (PC) до 100 Вт;
- температуры: кристалла (TJ) до +150 ОС; хранения (Tstg) от -55 до +150 ОС.
Не рекомендуется превышать указанные значения характеристик. При длительном функционировании на предельно допустимых режимах транзистор проработает недолго и быстро выйдет из строя. Для снижения вероятности перегрева и повышения стабильности в работе его необходимо установить на радиатор.
Электрические параметры
Ниже представленные электрические параметры транзистора (на русском). В столбце «режимы измерений» указаны условия получения заявленных производителем характеристик. Температура окружающей среды (TA) не превышает +25ОС (если нет иных данных).
Аналоги
В последнее время стало появляться много подделок D209L, однако подобрать ему аналог не составляет особых проблем. Поэтому при первой возможности данный транзистор стараются заменить на более качественную альтернативу. Идентичными по параметрам считаются: MJE13009, ST13009L, 2SC3320, 2SC4242, 2SC2625. Из отечественных можно рекомендовать серию КТ872.
Производители
D209L производится следующими китайскими компаниями: Shenzhen Winsemi Microelectronics, Inchange Semiconductor, New Jersey Semi-Conductor Products. Его очень сложно найти на прилавках отечественных магазинов радиотоваров, но довольно часто встречается в продаже на интернет-площадках, например Алиэкспресc, eBay и др. Скачать datasheet на устройство возможно кликнув по наименованию производителя.
Несмотря на то, что D209L является «силовым» транзистором, в основном предназначенным для использования в инверторах импульсных БП, я с успехом его применила в автомобильном усилителе ЗЧ
LX-4.100 вместо сгоревшего 2SD718
