По своим техническим характеристикам BC546 является небольшим по габаритам, кремниевым маломощным, малошумящим транзистором. Несмотря на небольшие размеры, он поддерживает довольно высокое напряжения (VCE до 65 В), ток коллектора (IC) может достигать 100 мА. Одной из главных его особенностей является хороший коэффициент HFE до 800. Применяется преимущественно в схемах коммутации и усиления.
Цоколевка

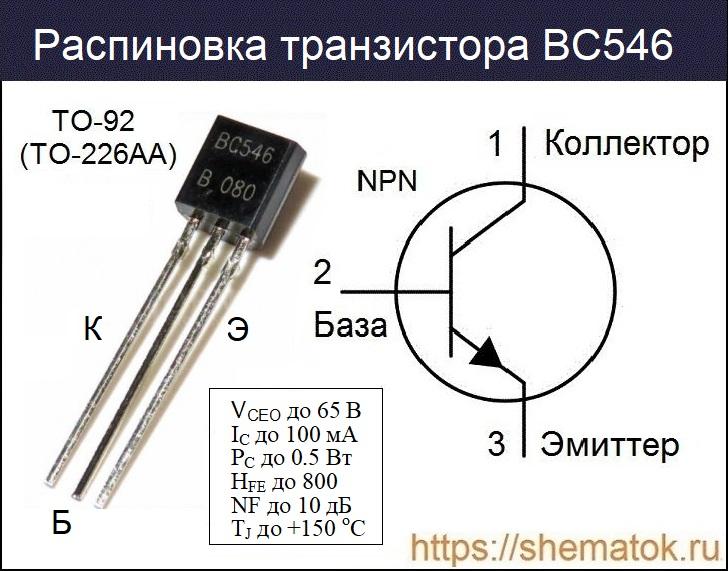

У BC546 в корпусе ТО-92 стандартная цоколевка: слева – коллектор (К), посередине – база (Б), справа – эмиттер (Э). При этом некоторые производители выпускают данный транзистор и в устаревшей упаковке ТО-18. Более подробно, внешний вид, основные параметры и распиновка показаны на изображении ниже.
Абсолютные характеристики BC546 (ТО-92)
- напряжение между выводами: К-Э (VCEO) до 65 В, К-Б (VCBO) до 80 В, Э-Б (VCBO) до 6 В;
- ток: коллектора (IС) до 100 мА;
- рассеиваемая мощность (PC) до 500 мВт;
- коэффициент усиления по току (HFE) до 800;
- коэффициент шума (NF) до 10 дБ;
- температура: кристалла (TJ) до +150 oC, при хранении (TSTG) -65 до +150 oC.
Вышеуказанные параметры справедливы для температуры окружающей среды (TA) не более +25oC. Превышение абсолютных значений при эксплуатации может привести к выходу устройству из строя. Не желательно нагружать изделие до указанных величин. Длительное использование в максимальных режимах разрушает кремниевую структуру транзистора и не способствует его стабильной работе.
Электрические параметры
При эксплуатации устройства все производители рекомендуют придерживаться номинальных значений параметров (далее – электрических). Они характерны только для температуры внешней среды (ТА) не более +25oС. Режимы измерения, минимальные, типовые и максимальные величины выведены в отдельном столбце таблицы.
| Параметры | Условное обозначение | Режимы измерений | Мин. | Тип. | Макс. | Ед.изм. |
|---|---|---|---|---|---|---|
| Обратный ток коллектора | ICBO | VCB=30 В, IE=0 А | 15 | нА | ||
| Коэфф. усиления по току | HFE | VCE=5 В, IC=2 мА | 110 | 800 | ||
| Напряжение насыщения К-Э | VCE(sat) | IC=100 мА, IC=5 мА | 250 | 600 | мВ | |
| Напряжение насыщения Б-Э | VBE(sat) | IC=100 мА, IC=5 мА | 900 | мВ | ||
| Напряжение включения Б-Э | VBE(ON) | VCE=5 В, IC=10 мА | 720 | мВ | ||
| Частота перехода | fT | VCE=5 В, IC=10 мА, f=100 МГц | 100 | 300 | МГц | |
| Выходная ёмкость | COB | VCB=10 В, IE=0 мА, f=1 МГц | 3.5 | 6.0 | пФ | |
| Входная ёмкость | CIB | VEB=0.5 В, IC=0 мА, f=1 МГц | 9.0 | пФ | ||
| Коэфф. шума | NF | VCE=5 В, IE=0 мкА, f=1 МГц, RG = 2 кОм | 2 | 10 | дБ |
Стоит отметить, что частота перехода fT у разных производителей (согласно datasheet) варьирует в диапазоне от 100 до 300 МГЦ. С ростом температуры напряжение VBE(sat) падает ориентировано на 1.7 мВ/К, а VBE может понижаться на 1.7 мВ/К.
Коэффициент HFE
Транзистор BC546 обладает отличными усиливающими свойствами. Для определения его коэффициента усиления по току (HFE) возможно использовать обычный мультиметр. Однако, в большинстве случаев, HFE можно узнать по группе, которая указывается производителем на корпусе изделия при маркировке: A (110~220), B (200~450), С (420~800).
Комлементарная пара
BC546 является универсальным устройством для многих электронных приложений в том числе его используют в некоторых ИБП. Виду хорошего коэффициента усиления, специально для него была разработаны транзисторы с похожими параметрами, но противоположной структурой — PNP. В datasheet в качестве комплементарной пары обычно указываются BC556…558.
Аналоги
Для довольно распространенного BC546 сложно подобрать полный аналог. Обычно вместо него ставят немного слабее по параметрам BC547 или BC550, в редких случаях BC548, BC549. Также в качестве замены можно рекомендовать устройства в SMD-корпусе BC846(SOT-23) и BC846W(SOT-323). Хорошей альтернативой считаются отечественные транзисторы: КТ3117Б, КТ3102Б и КТ503Б.
Производители и datasheet
Скачать datasheet на оригинальный BC546, выпущенный Philips, можно по соответствующей ссылке с названием производителя. В настоящее его продолжают выпускать такие известные компании как Vishay и ON Semiconductor (в том числе используя бренд Fairchild). Менее распространены: CDIL, NXP, Micro Electronics.
