13005 (MJE13005), согласно техническим характеристикам, является мощным (до 75 Вт), кремниевым транзистором с n-p-n структурой. Был разработан компанией Motorola для применения в высокочастотных силовых коммутационных схемах (до 400 В, 4 А), при этом особое внимание уделялось возможности работы с индуктивной нагрузкой. Используется преимущественно в целях управления электрическими приводами, схемами отклонения, реле и соленоидами.
Цоколевка

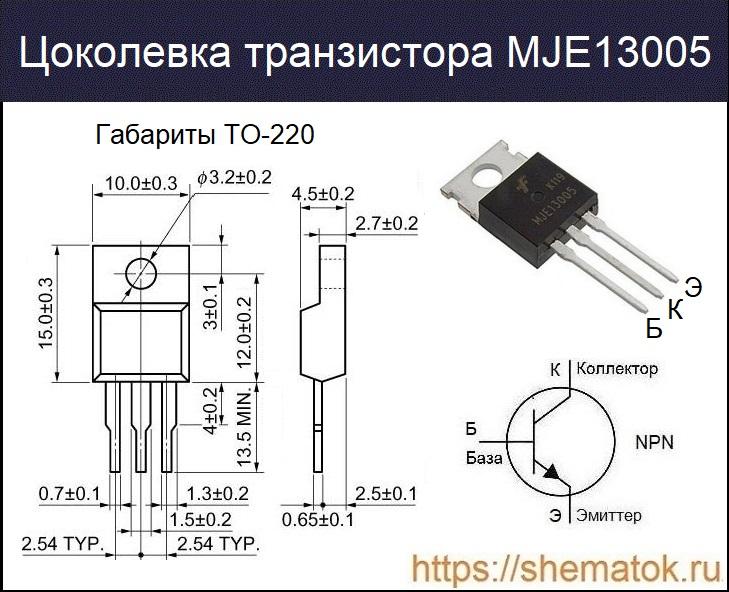

MJE13005 выпускается в огнеупорном пластиковом корпусе ТО-220 и его различных модификациях (в зависимости от компании-производителя). Три вывода устройства имеют назначение (слева на право): база (Б), коллектор (К), эмиттер (Э). Вид спереди, габариты и цоколевка 13005 приведены на изображении.
Технические характеристики MJE13005
- напряжение: К-Б (VCBO)до 700 В; К-Э (VCЕO)= 400 В; Э-Б (VEBO) = 9 В;
- рассеиваемая мощность (РD): до 2 Вт (при ТА=+25 ОС), до 75 Вт (при ТС=+25 ОС);
- ток базы (IВ) до 0,75 А; в импульсном режиме (IВM) до 2 А;
- ток эмиттера (IE) до 8 А; в импульсном режиме (IEM) до 12 А;
- коллекторный ток: (IC) до 4 А; в импульсном режиме (ICМ) до 8 А;
- температура кристалла (Tj) и хранениия (Tstg) от -65 до +150ОС.
Превышение вышеуказанных характеристик, при эксплуатации устройства, недопустимо. Не рекомендуется постоянная работа данного транзистора при параметрах близких к предельным значениям.
Электрические
Ниже представлены основные электрические (номинальные) параметры MJE13005, с учётом температуры внешней окружающей среды (ТА) до +25oC. В них отражены идеальные режимы эксплуатации, при которых транзистор может работать предельно долго. Условия измерений показаны отдельно.
| Наименование | Условия измерения | Обозначение | Min | Typ | Max | Вел.изм. |
|---|---|---|---|---|---|---|
| Напряжение пробоя К-Э, при разомкнутой цепи Б | IC = 10 мA, IB = 0 В | VCEO(sus) | 400 | — | — | В |
| Ток отсечки коллектора | VCВ=700 В, VBE(off)=1.5 В | ICEV | — | — | 1 | мА |
| Ток отсечки эмиттера | VEB=9 В, IC=0 | IEBO | — | — | 1 | мА |
| Напряжение насыщения К-Э | IC= 1 A, IB = 0.2 A | VCE(sat) | — | — | 0.5 | В |
| Напряжение насыщения Б-Э | IC= 1 A, IB = 0.2 A | VBE(sat) | — | — | 1.2 | В |
| Граничная частота коэффициента передачи тока | IC= 0.5 A, VCE=10 В, f = 0.1 МГц | fT | 4 | — | — | МГц |
| Ёмкость выходная | IE= 0, VCB=10 В, f = 0.1 МГц | COB | — | 65 | — | пФ |
При измерении вышеуказанных параметров используется схема проверки с импульсным током с шириной импульсов 300 мс и рабочим циклом 2%.
Аналоги
У MJE13005 существует аналог. При необходимости его можно заменить на транзисторы с практически идентичными электрическими свойствами: KSE13009, MJE13007, MJE13009, 2SC3795, FJP13009, FJP13007. В любом случае, перед заменой стоит предварительно ознакомиться с параметрами.
Российским аналогом считается КТ8121А.
Производители и Datasheet
В настоящее время MJE13005, вместо компании Motorola, производят почти все известные бренды. К ним относятся: KEC(Korea Electroncs); First Silcon; Micro Commercal Components; Shenzhen SI Semconductors; Fairchild; Mospec; Dc Components; Savantc; Wing Shng Computer Components; Unsonic Technologes; Inchange; ONSemconductor; Contnental Device India Limted и др. Скачать datasheet от MJE13005 можно по ссылке.
