Характеристики транзистора d13007k

Транзистор d13007k  относится к биполярным n-p-n (с обратной проводимостью). Он имеет следующею улучшенную спецификацию:

  • Меньший ток утечки;
  • Более высокий уровень усиления;
  • Более жесткий диапазон времени хранения;
  • Возможность использовать высокое напряжение;
  • Низкий разброс динамических параметров;
  • Высокая надежность RoHS;
  • Очень высокая скорость переключения;
  • Сохраняет свои характеристики при максимальных разрешенных температурах.

Практическое применение

Транзистор d13007k часто используют в следующих сферах:

  • Электроника;
  • В трансформаторах для галогенных ламп;
  • В качестве переключателя в различных источников питания.
  • Переключения регулятора и управления двигателем.
  • Энергосберегающие лампы;
  • Высокочастотное силовое преобразование;
  • В обычных усилителях мощности.

Теперь рассмотрим технические характеристики транзистора d13007k (международная маркировка 3DD13007K), все измерения проводились при температуре 25 ℃:

ПараметрУсловное обозначениеЗначениеЕдиница измерения
Напряжение коллектора-эмиттера(VBE=0)Vces700V
Напряжение коллектора-эмиттера(IB=0)Vceo400V
Напряжение эмиттер-базаVebo9V
Ток коллектора (DC)Ic8A
Ток коллектора (pulse)Icp16A
Базовый ток (DC)Ib4A
Базовый ток (pulse)Ibp8A
Полное рассеивание (ТО-220)Pc80W
Температура соединенияTj 150
Температура храненияTstg -55 ~+150

Электрические характеристики:

Электрические параметры d13007k

Цоколевка и аналоги d13007k

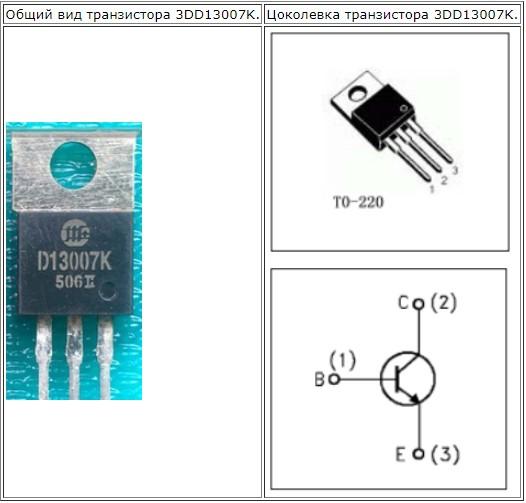

Ниже на рисунке слева показан общий вид, справа его распиновка по контактам. Обозначения:

  • Международное: C — коллектор, B — база, E — эмиттер;
  • Российское: К — коллектор, Б — база, Э — эмиттер.

Цоколевка 3DD13007K

Данный вид транзистора имеем множество аналогов которые схожи с ним по характеристикам, остается подобрать нужный и использовать:

Аналоги D13007K

Еще больше информации можно получить в DataSheet от транзистора d13007k.
