Характеристики диода КД522Б

В технических характеристиках указано, что кремниевые диоды КД522Б разработаны специально для работы в импульсных схемах. Они довольно часто используются для выпрямления небольших токов (до 100 мА) в цепях вторичных источников питания, где величина номинального прямого напряжения не превышает 1.1 В. На практике данные устройства отмечаются высокой скоростью быстродействия и способны работать на частоте вплоть до 100 МГц.

Маркировка и цоколевка

У КД522Б классическая маркировка, которая представляет собой три черных полосы нанесенные производителем на металлостеклянном корпусе (КД-2, КД-3) устройства. Две из них узкие и одна широкая. Последняя расположена рядом с выводом анода (положительный электрод).

Распиновка КД522Б

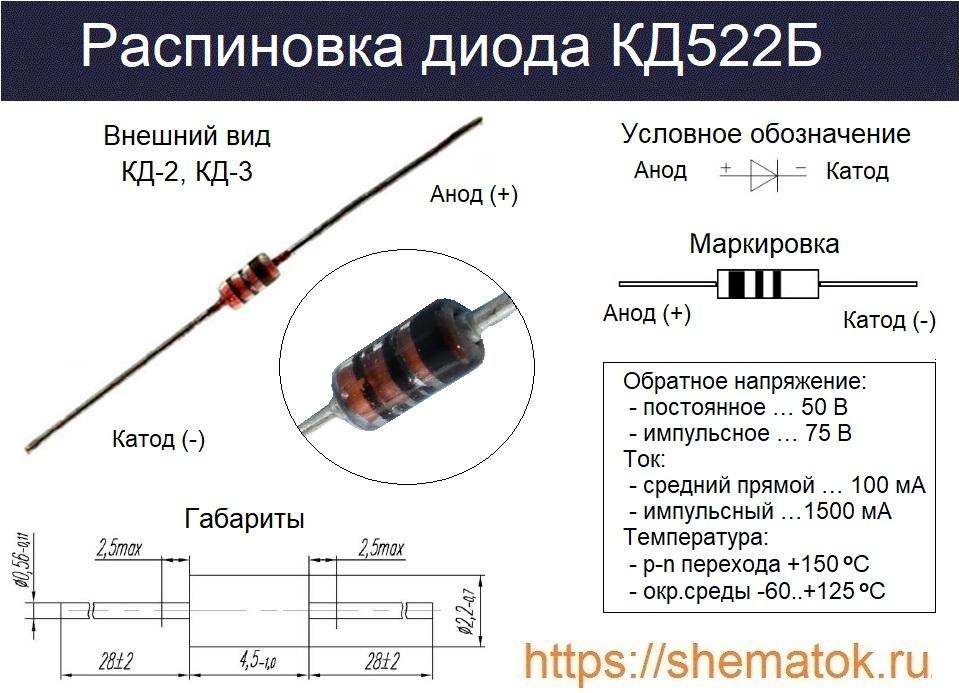

Масса рассматриваемого импульсного диода не превышает 0.15 г. Климатическое исполнении – УХЛ. Выполнен по эпитаксильно-планарной технологии. Последние версии изделий соответствуют российским требованиям ТУ дP3.362.029-01. На рисунке представлен его внешний вид, распиновка и габариты.

Технические характеристики

Основные параметры КД522Б представлены в техническом описании (datasheet) максимальными и электрическими значениями характеристик. Они протестированы на заводе при выпуске продукции, при температуре окружающей среды (ТА) 25oС. Все величины измерений указаны для идеальных условий эксплуатации и не учитывают другие возможные негативные факторы. Поэтому, в случае принятия решения об использовании устройства, желательно предусматривать 30% запас от приведенных ниже данных.

Предельные эксплуатационные данные

Предельные характеристики КД522Б:

  • обратное напряжение: постоянное (Uобр.пр.) — до 50 В; импульсное (Uобр.и.) (при Q=> 10) — до 75 В (при tи <= 2 мкс) или до 60 В (tи <= 10 мкс);
  • средний прямой ток (Iпр.) до 100 мА (при ТА <= +50oС), до 50 мА (при ТА =+ 85oС и более);
  • импульсный прямой ток  (Iпр.и..) до 1500 мА (при tи <= 10 мкс, ТА от -60 до +50oС);
  • температура кристалла (ТК) и окружающей среды (ТА) до +125 oС.

Необходимо помнить, что представленные выше максимальные (абсолютные) значения параметров довольно оптимистичны. Устройство очень быстро выйдет из строя при работе в таких режимах эксплуатации. Даже кратковременное их превышение может привести к его порче.

Электрические параметры

На картинке ниже представлены электрические параметры КД522Д. Они характеризуют нормальные режимы работы устройства, при которых будет работать без сбоев, долго и стабильно. Как видно, некоторые величины измерены для номинального тока при прямом включении (Iпр.) до 100 мА.

Электрические параметры КД522Б

Аналоги

У КД522Б существует полный аналог 1N4148, более совершенный по современным меркам зарубежный импульсный диод. Cледует учитывать, что у него другая маркировка. Идентичным по параметрам является российский 2Д522Б от ОАО «Цветотрон». Похожие по характеристикам устройства в корпусе SOD-80: LL4148, LS4148. В случае подбора подходящей замены, можно рекомендовать отечественный КД521А.

Производители

Серия КД522 разработана в далёком 1988 году совместными усилиями двух советских предприятий ПО «Интеграл» и НПО «Сапфир». В 90-х рассматриваемое изделие было одним из самых массовых. Объёмы его производства приближались к двум миллиардам штук в год. В настоящее время КД522Б выпускают ограниченными партиями следующими российскими компаниями: АО «Орбита» п.Ялга, ФГУП «Саранский завод точных приборов», ОАО «Цветотрон» г.Брест. Скачать техописание на изделие можно по ссылке с наименованием предприятия.
