Характеристик диода FR157

Согласно техническим характеристикам, диод FR157 обладает низкой утечкой и падением напряжением (при подключении в прямом направлении). Высокая надёжность, скорость переключений и способность выдерживать большие токи являются его несомненными преимуществами. Это небольшое кремниевое устройство довольно часто используют в импульсных блоках питания, в схемах выпрямления и стабилизации.

Цоколевка

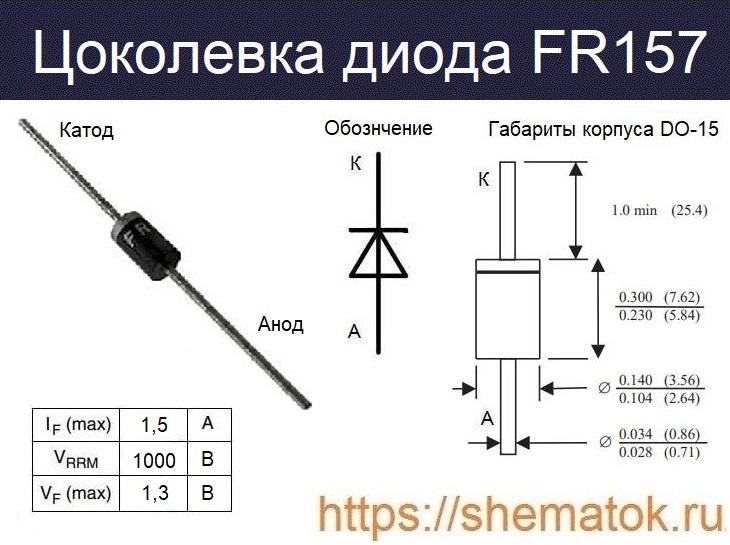

Диод FR157 обладает пластиковой огнеупорной упаковкой DO-15. Металлические выводы изготовлены с применением американского военного стандарта испытаний MIL-STD-202E, методом 208. Вес изделия не более 0.38 г. Катодная сторона отмечена на корпусе серой полосой. Внешний вид, габариты и распиновка устройства представлены на рисунке.

Технические характеристики

Технические характеристики на FR157 представлены для резистивной и индуктивной нагрузок. Производители отмечают в datasheet их справедливость только при выполнении условий нахождения устройства в окружающей среде при температуре (ТА) не превышающей +25oС (если не указано иного). Рассмотрим основные параметры диода более подробно.

Технические характеристики FR157 (при ТА =+25oС):

  • напряжение: постоянное запирающее (VDC)  до 1000 В; пробоя (VRRM) до 1000 В; среднеквадратичное (VRMS) до 700 В;
  • ток: прямой средневыпрямленный (IF) до 1.5 А;
  • постоянный обратный ток: до 5.0 мкА (TJ =+25oС), при полной нагрузке при длине провода 0.375x(9.5мм) до 100 мкА (TL=55°C);
  • импульсный до 60 А (по методу JEDEC);
  • падение напряжения при прямом включении (VF) до 1.3 В;
  • рабочая температура кристалла и хранения (TJ, TSTG) — 65 … +150oС;
  • типовая ёмкость перехода (Сj) до 40 пФ.

Вышеуказанные параметры представлены для следующих условий измерений: IF = 0.5 А, IR=1.0 А, IRR=0.25 А при работе на частоте 1 МГц и VDC= 4,0 В. Превышение данных значений недопустимо, зачастую приводит к разрушению кремниевой структуры и выходу устройства из строя. При использовании ёмкостной нагрузки производители рекомендуют использовать токи на 20% ниже от максимально допустимых величин.

Аналоги

Современными аналогами FR157 считаются следующие импортные диоды: 1N5399GP, GPP20M-E3/54, RGP15M-E3/54 и RL207-TP. В большинстве случаях может подойти более слабый по параметрам FR156. В России как альтернативу можно рекомендовать КД258Д.

Производители

FR157 продолжают выпускать многие зарубежные компании, в основном китайского происхождения. Это связано с тем, что указанный диод до настоящего времени широко применялся электронной промышленностью, но сейчас уже морально устарел. Ему на смену пришли более совершенные аналоги, приведенные в настоящей статье, отвечающие последним требованиям экологических стандартов и норм производства. Приведем список наиболее известных производителей:

Скачать datasheet в pdf-формате некоторых компаний можно по соответствующей ссылке с наименованием.
