Характеристики импульсного диода 1N4148

В статье рассмотрены основные технические характеристики диода 1N4148 взятые из datasheet (их можно скачать в конце статьи). Он является высокочастотным, кремниевый, импульсным и мало мощным радиокомпонентом. Один из самых распространённых устройств данного класса. Завоевал свою популярность благодаря неплохим техническим параметрами, при довольно низкой стоимости. Постепенно пришёл на смену устаревшему 1N914, у которого токи утечки был выше. Изготавливается по эпитаксиально-планарной технологии.

Цоколевка

Внешне диод 1n4148 похож на стабилитрон, однако маркировка у них все же другая. Иногда начинающие радиолюбители путают их. Вместе с тем, если внимательней посмотреть на изделие, то можно увидеть на нём цифро-буквенное обозначение, вроде «41 48». Так их отличают от стабилитронов, на корпусе у которых обычно указывается напряжение стабилизации. Например: «5,0V», «9,2V» и др.

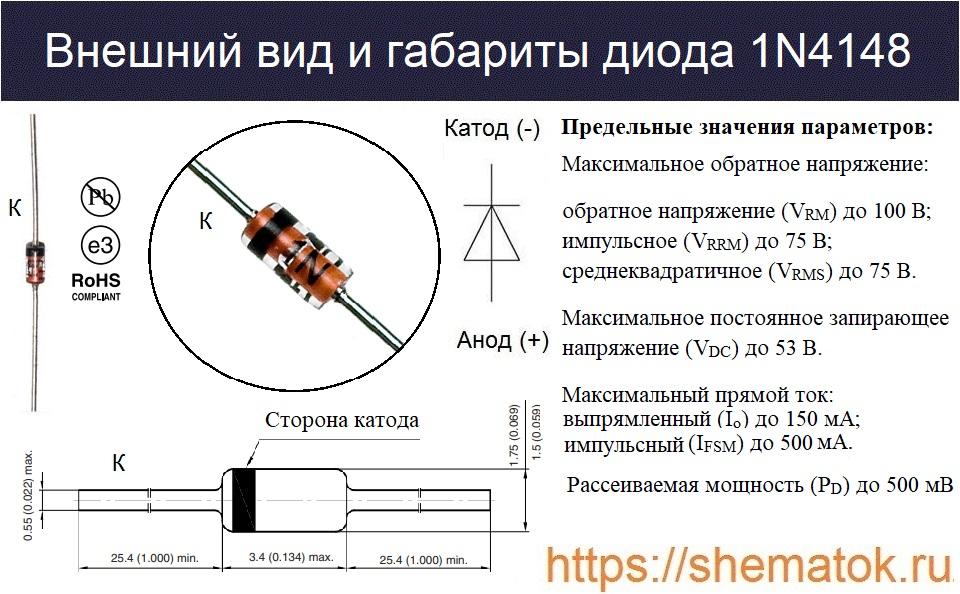

Выпускается устройство преимущественно в металлостеклянном корпусе DO-35. Катодный вывод отмечен темной полосой. Вес изделия не превышает 0,13 г. Внешний вид и габариты представлены на картинке.

Внешеий вид диода 1n4148

1N4148 также встречается в SMD корпусах для поверхностного монтажа 1N4148W (SOD-123), 1N4148WS (SOD-323), 1N4148WT (SOD-523). Такие изделия обычно имеют маркировку «Т4».

Характеристики диода 1N4148

  • Максимальное обратное напряжение: (VRM) до 100 В; импульсное (VRRM) до 75 В; среднеквадратичное (VRMS) до 75 В.
  • Максимальное постоянное запирающее напряжение (VDC) до 53 В.
  • Максимальный прямой ток: выпрямленный (Io) до 150 мА; импульсный в течении 10 мкс (IFSM) до 500 мА;
  • Рассеиваемая мощность (PD) до 500 мВ.
  • Температура: кристалла (TJ) от -65 до + 175 oС; хранения (Tstg) -65 до + 175 oС;
  • Время обратного восстановления (max): 0,004 мкс;
  • Ёмкость Сд, 4 пФ;
  • Вид корпуса — DO-35.

Для ёмкостной нагрузки величина тока должна быть на 20% меньше от предельных значений.

Стоит обратить ваше внимание на то, что характеристики этого диода у разных производителей могут немного отличается. Даже в техописании (datasheet), несмотря на то, что маркировка устройств одинаковая, информация о параметрах разнится, а отдельные свойства изделий вообще не указываются. Это связанно с особенностями производства и стремлением компаний улучшить качество своей продукции, а также снизить затраты и угодить потребителю.

При этом современный рынок диктует дополнительные правила, например к экономии и экологии. Поэтому большинство современных кремниевых диодов, в том числе рассматриваемый, не имеет вредных веществ и соответствует европейскому стандарту RoHS, не содержит сплавов свинца.

Электрические характеристики

Если судить по предельным значениям параметров, то можно отметить высокую стойкость рассматриваемого диода к работе при низких и высоких температурах окружающей среды, некоторые из производителей указывают диапазон от – 65 до + 200 oС. Не многие, даже современные устройства, могут похвастаться возможностью функционирования в таких условиях. Несмотря на это, желательно придерживаться номинальных величин. В таблице ниже представлены электрические характеристики устройства из datasheet компании Vishay, измеренные в лабораторных условиях.

Электрические параметры 1N4148

Если внимательно посмотреть в даташит, то можно обнаружить, что зарубежные производители не указывают в них граничную частоту эксплуатации диодов. Но если судить по обратному времени восстановления (trr), например в 4 нс, в то она не превышает 25 МГц. На практике он может работать при значениях чуть более 100 МГц.

Аналоги

Подобрать аналог диоду 1N4148 не сложно. В настоящее время таковыми считаются: 1N4150, 1N4454, 1N456A, 1N483, 1N914, 1N914A, 1N914B, MMSD4148, USM14, 1SS387, 1SS380. Похожими по функционалу являются: 1N6640, 1SS133, BAS34, BAS34, BAW27, CLL914, DL4148, FDLL4148, LL4148, LS4148, MMSD914, MMSD914, PMLL4148, 1SS355, MCL4148.

У 1N4148 имеется даже отечественный аналог, с идентичными параметрами — КД522Б. К ним также можно отнести и КД521А.

Производители

Цена 1N4148 невысокая, в российских магазинах его возможно купить всего за 1 рубль. Производством занимаются многие компании, наиболее известные из них: Vishay, NXP Semiconductors, ON Semiconductors. Менее знакомые широкому потребителю, но встречающиеся на прилавках радиотоваров: Yangzhou yangjie electronic, MIC Group Rectifiers, Diotec Semiconductor, Kingtronics International, Comchip Technology. Скачать их datasheet можно, если кликнуть по ссылке с названием.

Скачать datasheet на 1n4148, в котором характеристики представлены на русском языке можно по ссылке.
