Характеристики диода RL207

Согласно техническим характеристикам, RL207 представляет собой выпрямительный кремниевый диод общего назначения. Он является самым мощным устройством в серии RL20Х, способен выдерживать напряжение до 1000 В и ток до 2 А. Несомненными его достоинствами являются высокая надежность и низкая стоимость.

Цоколевка

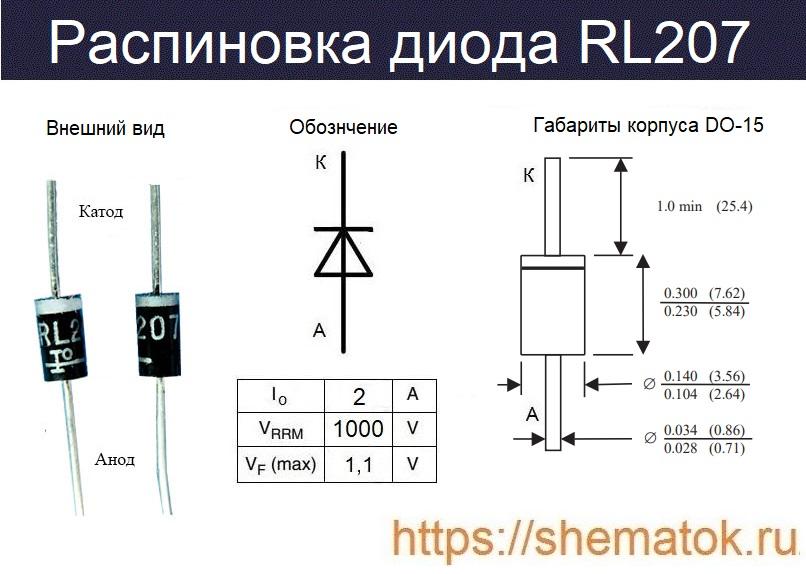

RL207 оснащён чёрным пластиковым корпусом DO-15. Вес упаковки не превышает 0.38 г. Вывод катода обозначен кольцом серого или белого цвета. Внешний вид, габариты и распиновка представлены на рисунке.

Распиновка RL207

Корпус диода является огнестойким по стандарту UL94V-0. Два металлических вывода обладают специфическим покрытием MIL-STD-202E. Монтаж и пайка на плату допустима в любых положениях.

Технические характеристики

Рассмотрим основные максимальные (абсолютные) параметры технические характеристики диода RL207. Именно они определяют предельные возможности применения устройства в схеме. Производители указывают их в своих datasheet исходя из температуры внешней среды до +25oC.

Абсолютные значения

Характеристики диода RL207:

  • напряжения: постоянное запирающее (VDC)  до 1000 В; пиковое импульсное обратное (VRRM) до 1000 В; среднеквадратичное (VRMS) до 700 В;
  • токи: импульсный до 70 А (по JEDEC); средневыпрямленный прямой (Io) до 2.0 А; обратный до 5.0 мкА (TJ до +25oС), до 200 мкА (TJ до +100 oС);
  • падение напряжения при прямом включении (VF) до 1.1 В;
  • рабочая температура кристалла при функционировании и хранении (T J, T STG) — 65 … +175ОС;
  • сопротивление тепловое (R OJA) до 40ОС/Вт.

Производители не рекомендуют превышать абсолютные параметры. В большинстве случаев, даже при кратковременном всплеске данных значений, устройство может выйти из строя, либо работать нестабильно. Представленные выше величины получены по результатам измерений при функционировании с частотой 1.0 МГц, при VRRM = 4.0 В.

В случае использования диода с ёмкостной нагрузкой, ток не должен быть меньше на 20% от предельно допустимых значений максимальных параметров.

Аналоги

Наиболее близкими аналогами RL207 можно назвать следующие зарубежные диоды: FR207, HER308. У них немного меньше рабочие температуры, но в остальном они очень похожи на рассматриваемый. Отечественных полупроводниковых устройств с идентичными параметрами не существует. Вместе с тем, в некоторых случаях его все же можно заменить на российский КД243Ж.

Производители

Перечислим наиболее крупные зарубежные компаний, занимающихся выпуском рассматриваемого диода: HY ELECTRONIC; Rugao Dachang; Chongqing Pingwei Enterprise; Microdiode Electronics (Jiangsu); Formosa MS; Shunye Enterprise; Galaxy Semi-Conductor Holdings Limited и др. В российских магазинах можно приобрести продукцию следующих фирм: Dc Components; MIC; Micro Commercial Components (MCC). Скачать datasheet на RL207 можно по соответствующей ссылке с наименованием производителя.
