Характеристики выпрямительного диода M7 (SMD)

Согласно техническим характеристикам электронное устройство с маркировкой М7 представляет собой выпрямительный диод в smd-корпусе. Относится к маломощной серии 1n400x предназначенной для работы в цепях с постоянным током до 1 А. Основу конструкции изделия составляет кремниевых PN-переход. Новые версии удовлетворяют европейскому экостандарту «RoHS» и огнестойкости по правилам UL94-V0.

С параметрами на smd диод M7 можно ознакомится в технической документации (Datasheet) на 1n4007 или SM4007, так как последние является его полными копиями в другом корпусе.

Цоколевка

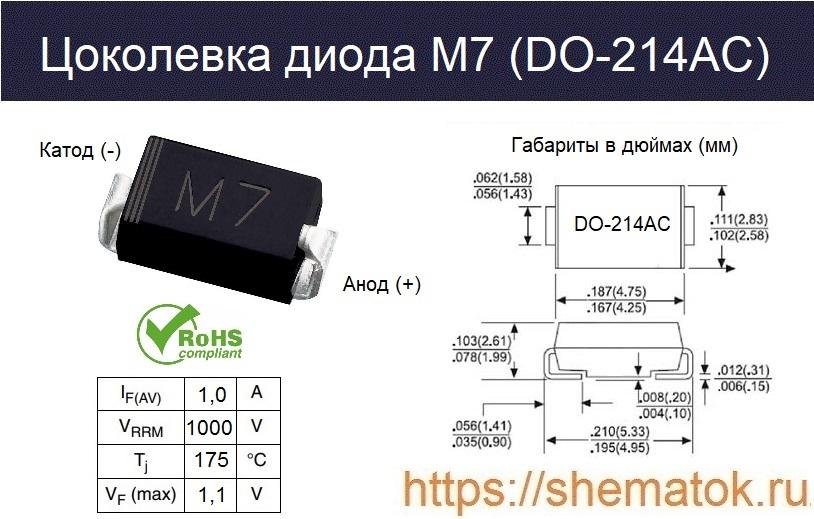

M7 чаще всего встречается в литой пластиковой упаковке DO-214AC c 2-мя аксиальными контактами. Вывод катода помечен на корпусе светлыми линиями. Внешний вид, габариты и цоколевка одного из таких изделий показаны на рисунке.

Цоколевка SMD M7 (DO-214AC)

Характеристики

Рассмотрим основные технические характеристики M7. Производители подразделяют их на предельно возможные (абсолютные) и электрические. Все значения приведены для условий внешней среды при ТА=+25oC, при этом ток для ёмкостной нагрузки должен быть ниже на 20%.

Абсолютные

Абсолютные характеристики диода M7 (при ТА=+25oC):

  • токи:
    • пиковый импульсный (IFSM)  до 30 А;
    • прямой (IO)  до 1.0 А (при ТА=+55oC);
  • напряжения:
    • пиковое импульсное обратное (VRRM) до 1000 В;
    • среднеквадротичное (VRMS) до 700 В; обратное постоянное (VDC) до 1000 В;
  • интервал температур (TJ) от -65 до +175oC

В случае превышения указанных предельно допустимых значений параметров рассматриваемое устройство может выйти из строя. Время пайки каждого вывода не должно превышать 10 секунд при температуре не выше +260 oC.

Электрические

Все производители подчёркивают в своих datasheet способность M7 выдерживать большие импульсные перегрузки, невысокую стоимость и очень маленькие токи утечки. Ещё одной особенностью данного диода является невысокое падение напряжение на PN-переходе (до 1.1 В) при условии, что прямой ток не будет превышать 1 A. Величина типовой ёмкости (до 15 пФ) способствует применению в высокочастотных цепях. В таблице ниже представлен полный перечень характеристик устройства включая электрические на русском. Необходимо учитывать, что приведённые значения справедливы, когда температура внешней среды (TA)  не превышает +25oC (если нет иных условий).

Электрические параметры M7 в SMD-корпусе

Аналоги

У M7 есть полный аналог диод S1M в корпусе SMA/DO-214AC компании Fairchild Semiconductor. Последний существенно дешевле оригинала. В случае отсутствия жёстких требований к габаритам, в качестве замены можно использовать идентичные по электрическим параметрам устройства для дырочного монтажа на плату: MPG06M, 1N4007, SM4007. Функционально похожими являются: 1N4249GP, 1N3957, 1N4249.

Чем ещё можно заменить М7 ? Например, в России также существуют его отечественные функциональные аналоги: КД209Г, КД243Ж. К сожалению, последние не выпускаются в SMD-корпусе.

Производители

Диод M7 считается достаточно распространённым устройством. Выпускается многими зарубежными компаниями в больших количествах. Его производят под брэндами: Vishay, NXP Semiconductors, ONSemiconductor, Diode Semiconductor Korea, Tiger Electronic. В российских магазинах в последнее время все чаще встречается продукция китайских фирм: Comchip Technology; Daya Electric Group; DC Components.

Для более подробного знакомства с параметрами диода M7 можно скачать datasheet (на русском языке) китайского производителя электроники Yangjie Technology.
