Согласно характеристикам, 1N4005 рассчитан на напряжение в прямом направлении (Vf) до 1.1 В, при средневыпрямленном токе (Io) в 1.0 А. Этот миниатюрный двухэлектродный полупроводниковый прибор используется, в основном, в качестве выпрямителя в различных электрических цепях с переменным напряжением на частоте до 60 кГц. Считается средним по параметрам в диодной серии 1N400x.
В 1965 г. серия 1N400x позиционировалась в спецификации Motorola в качестве альтернативы морально устаревшим 1n26xx. Впервые эти устройства были зарегистрированы JEDEC ещё в 1963 г. Несмотря на своё давнее происхождение, они до сих пор применяются в разнообразных электронных схемах.

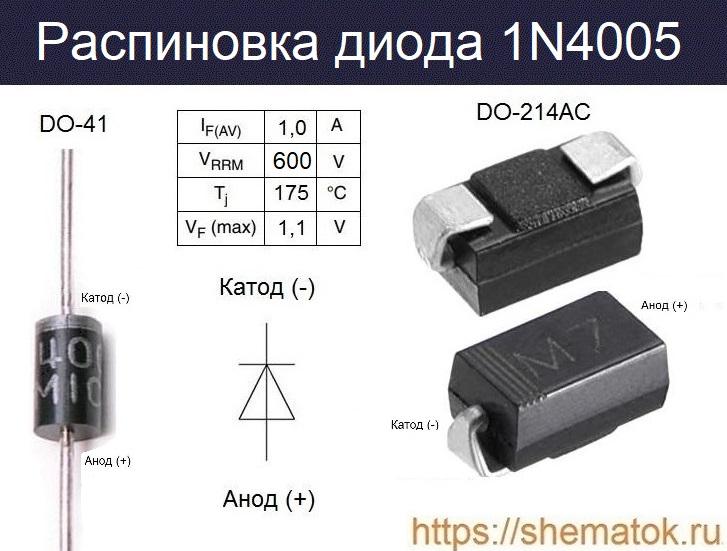

Распиновка
Диод 1N4005 широко представлен в продаже в осевом стеклянном, либо пластмассовом корпусе DO-41. У некоторых производителей он встречаются в конструктивно похожих, но немного больших по размеру DO-204L и SOD66. Вывод катода можно отличить от анодного по характерной сероватой полоске на упаковке устройства.
Для поверхностного монтажа на плату устройство производится в упаковке DO-214AC.
1n4005, по характеристикам, относится к одноамперным, выпрямительным кремниевым диодам средней мощности, так как прямой ток (IO) не превышает 1 А. В целях увеличения возможностей по величине обратного напряжения, допускается последовательное соединение нескольких устройств. Максимальные параметры, представленные ниже, определены производителем с учётом использования в схемах в качестве однополупериодного выпрямителя с активной нагрузкой, то есть без сглаживания пульсаций с помощью конденсатора.
Абсолютные характеристики 1N4005
- максимальный импульсный ток при номинальной нагрузке (IFSM) до 30 А;
- допустимый средневыпрямленный ток (IO) до 1.0 А, при f = 60 Гц, ТА=75oC;
- пиковое обратное напряжение: повторяющееся (VRRM), рабочее (VRWM), запирающее постоянного тока (VR) до 600 В;
- пиковое обратное напряжение неповторяющееся (VRSM) до 720 В;
- диапазон температур при эксплуатации и хранения (TJ, TSTG) от -65 до +175 oC.
Даже кратковременная работа устройства в максимальных режимах эксплуатации может привести к нежелательным последствиям. Превышение величин абсолютных значений чаще всего ведёт к резкому уменьшению сроков службы или пробою p-n-перехода.
Электрические параметры
В таблице основных электрических параметров 1N4005, которая присутствует практически во всех datasheet, приведены данные для определённых условий испытаний. При этом, производители могут не указывать информацию для других возможных режимов функционирования. Температура окружающей среды (ТА), при испытаниях, обычно не превышает +25oC.
| Наименование | Обозн. | Условия испытаний | Типовое значение | Максимальное значение |
| Постоянное прямое падение напряжения | VF | IO=1А,TJ=+25oC | 0.93 В | 1.1 В |
| Максимальное среднее прямое падение напряжения за полный цикл | VF(AV) | TA=+75oC | — | 0.8 В |
| Максимальный обратный ток, при максимальном допустимом обратном напряжении и температуре окружающей среды | IR | TJ=+25oC (TJ=+100oC) | 0.05 мкА (10 мкА) | 1.0 мкА (50 мкА) |
| Максимальный средний обратный ток за полный цикл | IR(AV) | TA=+75oC | — | 30 мкА |
| Предельная ёмкость перехода | Сt | VR=4.0 В, f=1.0 МГц | 8 пФ | 15 пФ |
Аналог
В связи с широкой распространённостью 1N4005, подбирать для него аналог нет особого смысла. Его можно найти в любом магазине радиотоваров по достаточно демократичной цене. За одну штуку просят зачастую не более 10 рублей.
Вместе с тем, в настоящее время существуют более современные аналоги, вроде EM 513, EM 516, EM 518. Более дорогими и редкими, но также подходящими в качестве замены считаются 1N5397 и 1N5406. По электрическим параметрам также подходят диоды в MELF-корпусе: SM4005, SM5406.
Российскими аналогами считаются КД243Д, КД258Д.
Производители
К сожалению, оригинальный диод 1n4005 от компании Motorola найти в продаже сейчас достаточно сложно. Последняя уже давно прекратила его производство. В настоящее время полные копии данного устройства, с соответствующей маркировкой, выпускают в основном китайские производители: TAIWAN Semiconductor, Yangzhou Yangjie Electronic Technology. Также, довольно широко распространена продукция: Vishay, Onsemi, Diotec. Скачать их datasheet можно по соответствующим ссылкам с названием фирмы-изготовителя.
