Максимальное пиковое обратное напряжение у 1N4002, согласно техническим характеристикам, не превышает 100 В. Эта сверхминиатюрная, по своим габаритам, радиодеталь является очень популярным в использовании выпрямительным диодом, способным выдерживать довольно большие импульсные токи до 30 А. При этом, оно является одним из самых слабых в серии 1N400x.
Рассматриваемый полупроводниковый прибор появился в документации компании Motorola в 1965 году и предлагался в качестве замены устаревшим, на тот момент, 1N2609. В 1963 г. впервые информация о нём была указана в стандарте JEDEC. Его основное назначение – выпрямление переменного тока. Также может использоваться для защиты схем с индуктивной нагрузкой.

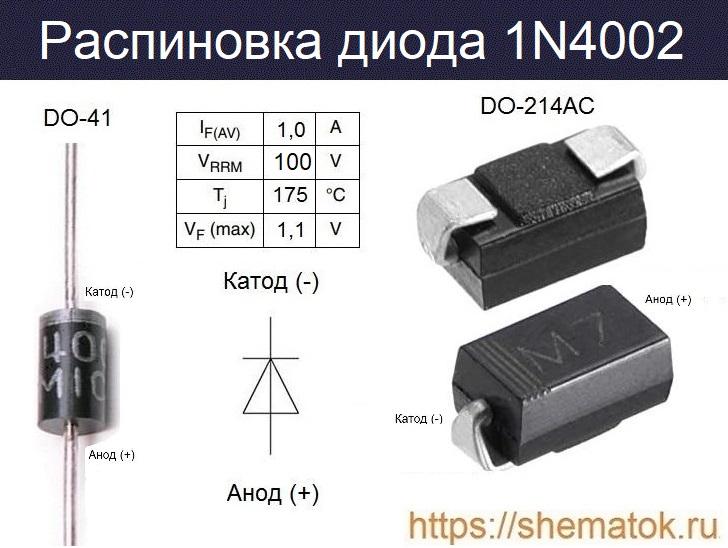

Распиновка
1N4002 встречаются преимущественно в пластиковых или стеклянных корпусах DO-41 (аналог DO-204L и SOD66) с двумя осевыми выводами (электродами), рассчитанный на высокие токи и напряжения. Такая упаковка немного больше по размеру, чем для обычных сигнальных диодов DO-35. Устройство предназначено для монтажа на плату в сквозные отверстия.
Этот маломощный диод также выпускается в корпусе DO-214AC, которая является самой маленькой из упаковок в серии DO-214xx.
Характеристики
По техническим характеристиках 1n4002 можно отнести к выпрямительным диодам. Чаще всего его применяют в качестве выпрямителя переменного тока в оборудовании различного назначения, в том числе в преобразователях напряжения, блоках питания и др. Рассмотрим основные параметры устройства поподробней.
Максимальные характеристики 1N4002:
- Предельный прямой средневыпрямленный ток (I O) до 1.0 А;
- Обратное импульсное напряжение (VRRM) до 100 В;
- Температура p-n-перехода (TJ) — 65 …+175ОС;
- Максимальное RMS напряжение (VRMS) — 70 В;
- Максимальное мгновенное прямое напряжение @1.0A (VF) -1.0 В;
- Максимальное блокирующее напряжение постоянного тока (VDC) — 100 В.
Повышенные нагрузки (больше максимальных величин) негативно влияют на работоспособность устройства и могут вывести его из строя. При этом, незначительное кратковременное превышение любого одного из вышеперечисленных ограничений вряд ли повлияет на надёжность и дальнейшую эксплуатацию. Для нормальной эксплуатации необходимо предусмотреть 30% запас по параметрам и соответствующее охлаждение.
Приведём значения номинальных электрических параметров рассматриваемого выпрямительного диода, для определённых условий измерения. Несмотря на повсеместное использование в высокочастотных цепях, в datasheet такая возможность не регламентируется. Несомненными преимуществами устройства являются способность к высоким перегрузкам и довольно низкое падение напряжение на переходе (VF до 1.1), при IO до 1 А.
Типичная ёмкость p-n-перехода (СJ) не более 15 пФ (при подаче VR=4.0 В и f=1.0 МГц), у некоторых современных производителей не превышает 8 пФ. Небольшой ток утечки (до 5 мкА) может вырасти вместе с повышением температуры окружающей среды (+75OC) до величины в 50 мкА.
Аналоги
В настоящее время достаточно тяжело подобрать качественный полный аналог для 1N4002. При этом, поиск подходящей замены зачастую не имеет смысла из-за широкой доступности последнего в продаже от разных производителей. Практически в любом магазине радиодеталей он продаётся по цене не более 5-6 рублей за штуку.
В некоторых случаях, в качестве альтернативы, рекомендуют ставить более современные EM513, EM518. Однако, зачастую они в два раза дороже. Поэтому любое устройство из серии 1N400xx, за исключением более слабого 1N4001, будет предпочтительней.
Если размер корпуса не имеет значение, то в качестве замены могут подойти выпрямительные диоды из серии 1N540x. Отечественными функциональными аналогами считаются КД243, КД258.
Производители и Datasheet
Известно, что в настоящее время Motorola больше не выпускает 1n4002. Его более известными производителями сейчас являются: Vishay Siliconix, Onsemi, Diotec. В российских магазинах довольно часто встречается продукция китайских брендов: TAIWAN Semiconductor, Yangzhou Yangjie Electronic Technology. Скачать их datasheet на 1N4002 можно по соответствующей ссылке с названием компании.
