Характеристики транзистора TIP35C (TIP35)

По своим техническим характеристикам транзистор TIP35C является силовым (до 125 Вт) и биполярный, способным пропускать постоянный ток коллектора до 25 А. Используется преимущественно в выходных каскадах усилителей и переключающих схемах. Кремниевый, изготавливается по планарной технологии. Имеет NPN-структуру.

Первые прототипы этого полупроводникового триода появились в начале 1970-х благодаря американской компании Texas Instruments. В 90-е зарубежная промышленность массово ставила их в выходных каскадах интегральных усилителей.

Цоколевка

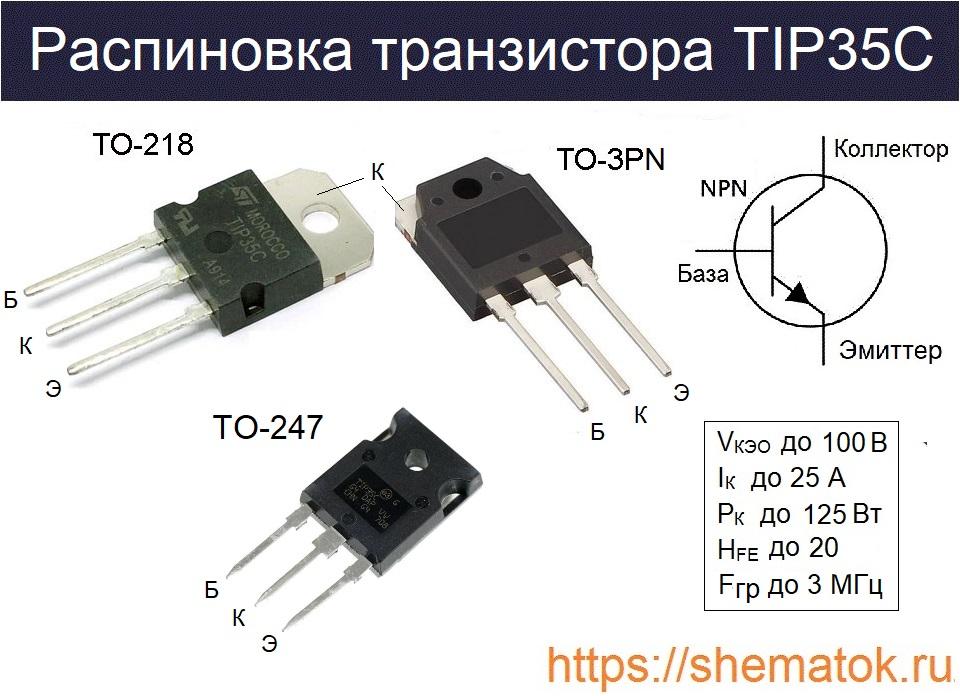

Классический TIP35 выпускался в пластиковом корпусе TO-218. TIP35C сейчас производят в более современных TO-247 и ТО-3PN. Расположение выводов у всех типов упаковок одинаковое (слева на право): база (Б), коллектор (К), эмиттер (Э). Вывод коллектора физически соединён с металлической подложкой.tip35c цоколевка

Технические характеристики

Обратите внимание на букву «С» в конце маркировки данного транзистора. Устройство без неё значительно уступает по параметрам. Так, стандартные TIP35 рассчитаны на максимальное напряжение коллектор-эмиттер до 40 В, а TIP35C выдерживают до 100 В. У некоторых китайских производителей данные величины могут достигать по даташит 80 и 140 В соответственно.

По остальным параметрам устройства одинаковые, но найти в продаже TIP35 в настоящее время достаточно проблематично. Транзисторы TIP35А и TIP35B, относящиеся к этой же серии, тоже уже не продаются. Им на смену пришли более совершенствованные и мощные TIP35CW (STM) и TIP35CG (ON Semiconductor), собранные с применением безсвинцовых технологий и современных стандартов.

Максимальные параметры

Рассмотрим максимальные значения параметров TIP35C:

  • допустимые величины напряжения: К-Б (VCBO) до 100 В; К-Э (VCEO) до 100 В; Э-Б (VEBO) до 5 В;
  • ток коллектора: постоянный (IС) до 25 А; импульсный (ICP) до 40 А;
  • ток базы (IB) до 5 А;
  • рассеиваемая мощность (PD) до 125 Вт (при TC = 25 оC);
  • температура кристалла TJ от – 65 до +150 о

Превышение максимальных значений параметров при эксплуатации не рекомендуется.

Электрические параметры

В некоторых datasheet на TIP35С, в таблицах электрических характеристик, приводятся значения для включённого (On) и выключенного (Off) состояния. Они указываются производителями для случаев применения устройства в переключающих схемах. Отдельно представлены значения параметров для работы в режиме усиления.Электрические параметры tip35

Для переключающих схем большое значение имеет напряжение насыщения коллектор-эмиттер (VCE SAT). Этот параметр считается у TIP35С достаточно низким и составляет при IС до 15 А не более 1.8 В. С ростом тока IС до 25 А он увеличивается до 4 В. Однако в настоящее время, у более современных транзисторов со схожими характеристиками, данных показатель уже меньше 1 В.

Комплиментарная пара

Комплиментарной парой для TIP35C является TIP36C.

Возможные аналоги

Полными аналогом TIP35C можно назвать такие транзисторы: 2SD1046, 2SD1049, BD249, BD249C, ECG392, EP2189. Они идентичны по электрическим и функциональным характеристикам. Расположение выводов на корпусе также совпадает. К сожалению найти их в продаже будет сложнее, чем купить оригинал.

Отечественными функциональными аналогами TIP35C можно назвать серии транзисторов КТ818, КТ819. В большинстве случаев их можно рассмотреть в качестве замены, но с большой натяжкой. При этом стоит учесть другой корпус и распиновку.

Производители

В настоящее время производство TIP35 налажено у следующих зарубежных компаний: Multicomp, KEC, STMicroelectronics, Power Innovations, Inchange Semiconductor, Unisonic Technologies. Многие радиолюбители до сих пор восхищаются качеством этих транзисторов от компании Motorola (правопреемник On Semiconductor). Именно их устанавливали в 90-х в выходных каскадах английского усилителя Creek Audio 5050 и 6060 (Великобритания), очень популярного в те времена у любителей музыки.

Скачать datasheet на TIP35C в формате pdf можно кликнув по ссылке с наименованием компании-изготовителя.
