Транзистор КТ818



Технические характеристики серии транзисторов КТ818, можно определить по группе, обозначенной на корпусе. Она указана в конце маркировки буквами от А до Г (АМ-АГ). Немаловажное значение при этом имеют виды корпуса, которые будут рассмотрены ниже. Вся серия относится к низкочастотным биполярным полупроводниковым триодам большой мощности, имеющим p-n-p-структуру.

Эти устройства производятся с применением эпитаксиально-планарной технологии. Из-за неплохих выходных параметров и невысокой стоимости они были широко распространены в советское время в различных бытовых приборах: выходных каскадах УНЧ, стабилизаторах напряжения, а также различных схемах в качестве силового ключа.

Цоколевка

Распиновка КТ818 зависит от его исполнения. Как говорилось ранее, эти транзисторы бывают двух видов: пластиковой упаковке КТ-28 (аналог импортного ТО220) и металлостеклянной КТ-9(ТО3). Обозначение типа приводится на корпусе. Таким устройство впервые появилось еще во времена СССР и с тех пор никак не изменилось. В техническом описании обычно указаны оба варианта.

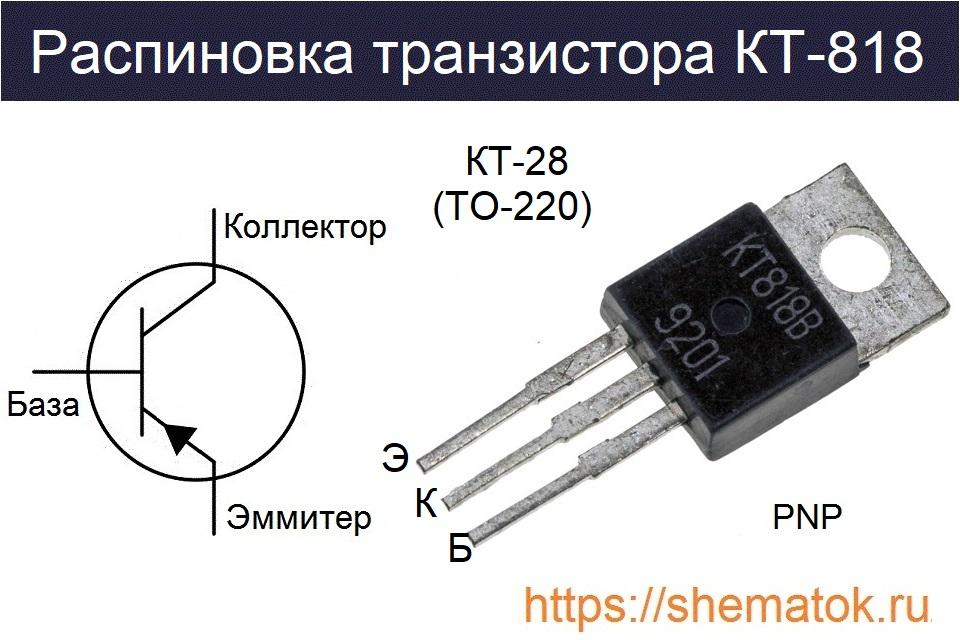

КТ818 распиновка

Внимательно рассмотрим цоколевку у КТ-28. Если смотреть на обозначение транзистора, то слева будет эмиттер (Э), в центре коллектор (К), а справа база (Б).

В металлостеклянном корпусе КТ818 практически перестали выпускать. Связано это с их моральным устареванием и непригодностью применения при создании новой техники. Старое оборудование, в котором они использовались ранее, уже сильно уступает современным техническим новинкам по своим параметрам. В тоже время их можно использовать в учебных целях и ремонта оборудования советских времен.

На рисунке ниже указано расположение выводов для КТ818(КТ-9). Если перевернуть транзистор и посмотреть на него, то вывод Б будет слева, а Э справа. Корпус устройства – это контакт К.

Металлический корпус КТ-9 у КТ818БМ

Технические характеристики

Серия кремниевых биполярных транзисторов КТ818, в зависимости от групповой принадлежности, обладает такими максимальными эксплуатационными параметрами:

  • напряжение между выводами: К-Э – 40…90 В; К-Б – 40…90 В; Э-Б – 5 В;
  • ток коллектора:  постоянный до 10 А; импульсный до 15 А;
  • ток базы: постоянный до 3 А; импульсный до 5 А;
  • рассеиваемая мощность с использование радиатора от 60 до 100  Вт, без него  1,5-3 Вт;
  • температура перехода от +125 до +150 oC;
  • диапазон рабочих температур от -45 до +100 oC;

В техописаний транзистора, по современным меркам, данных не так много. В некоторых версиях документации отсутствует даже информация о статическом коэффициенте передачи по току H21Э – в графе стоит прочерк. Многие значения тестирования вообще не указываются. Это связано моральным устареванием серии и нежеланием современных производителей заниматься её совершенствованием, а так же разрабатывать на неё новую документацию. Электрические параметры приводятся с указанием дополнительных условий их измерения, с учетом температуры окружающей среды до +25 oC.

Электрические параметры серии КТ818

Комплементарная пара

КТ819 являются комплементарными транзисторами с n-p-n-структурой, по отношению к семейству КТ818.

Аналоги

Отечественным аналогом для серии КТ818 считается КТ816. Также рассмотрим в качестве возможных вариантов для его замены импортные транзисторы. Распределим их по группам:

для устройств в корпусе КТ-28 (ТО220):

  • А- 2N6111, BD292, 2N6132;
  • Б- 2N6132, 2SB754, BD202, BD294, BD534, BD664, BD706, BD950, BDT92, BDV92, TIP42;
  • В- 2N5194, 2N6109, 2N6133, 2SB1019, 2SB553, BD204, BD296, BD536,BDT94, BDW94, КТ816В;
  • Г-2N5195, 2N6107, 2N6134, 2SB1016, 2SB1018, BD538, BD710, BD954, BDT96,   BDV96;

для устройств в корпусе КТ-9(ТО3):

  • АМ – аналогов нет;
  • БМ -2N6469, BDW22, BDW52, BDX92, 2N6246;
  • ГМ- 2N6247, 2N6248, 2SB558, BDW22B, BDW22C, BDW52B, BDW52C, BDX18, BDX96;
  • ВМ — 2N6246, BDW22A, BDW52A, BDX94.

Маркировка

Ознакамливаясь со свойствами необходимо знать, что они так же имеют и другую, отличную от привычной маркировку. В свое время, для того чтобы выполнить условия ОСТ 11.336.919-81, производители применяли наименование 2Т818. Таким образом обозначали устройства, выпускавшиеся для нужд армии. Они имели лучшие характеристики по отношению версии КТ. При их изготовлении использовались более дорогие материалы. Для того, чтобы избежать путаницы у конечного потребителя, в новых версиях даташит приводятся оба варианта обозначений.

Производители

На российский рынок старичёк КТ818 продолжает поступать благодаря минскому предприятию «Интеграл». Сейчас такие устройства уже являются раритетом и их производство продолжает неумолимо сокращаться. Небольшие партии также изготавливаются отечественным заводом «Кремний» в г.Брянск. Рекомендуем скачать техническое описание советских времен, содержащее более полные данные.
