Транзистор КТ819Г (ГМ)

Транзистор КТ819Г согласно техническим характеристикам — это силовое биполярное низкочастотное устройство c n-p-n-структурой. Является самым мощным полупроводниковый кремниевый триодом в своей серии. Был разработан еще в советское время, специально для применения в схемах усиления, преимущественно в выходных каскадах. Например, в небезызвестных усилителях тех лет: «Одиссей-У-010», «Вега-10У-120С» и др. Также он повсеместно использовался в разнообразных источниках питания и стабилизаторах напряжения.

Более полную информацию о всей серии этих транзисторов можно прочитать в статье про КТ819.

Распиновка

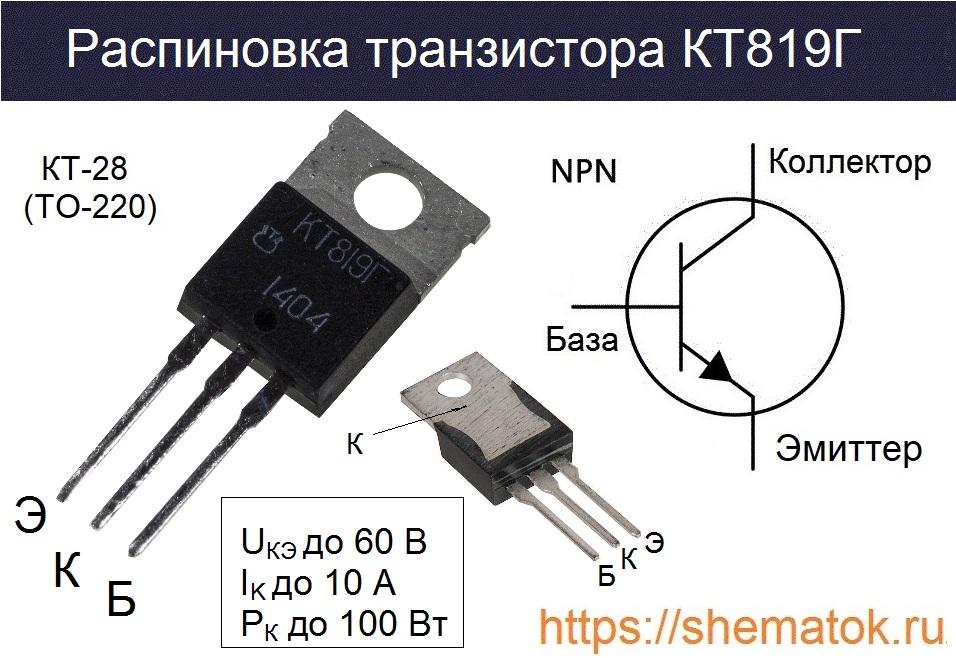

Цоколевка КТ819Г зависит от его конструктивного исполнения. Он изготавливаются в следующих корпусах: пластиковый КТ-28(ТО-220) и металлостеклянном КТ-9 (ТО-3). Оба типа имеют три металлических вывода с назначением: эмиттер (Э), коллектор (К), база (Б).кт819г цоколевка

У пластмассовых КТ-28, ТО-220 и новых ТО-218 гибкие выводы имеют следующее расположение (слева на право) – Э.К.Б. Средний контакт «К» в подобных упаковках всегда имеет физическое соединение с корпусом.

Более мощный КТ819ГМ в металлостеклянной упаковке КТ-9 (ТО-3) отличается от своих пластмассовых «собратьев» не только внешним видом, но и другими параметрами, которые будут рассмотрены далее. Он имеет дополнительную букву «М» в конце маркировки. Вместо трех «ног» у него всего две, со стеклянными изоляторами: база (Б) и эмиттер (Э). Коллекторным выводом (К) служит весь корпус.кт819гм расположение выводов

Технические характеристики

КТ819Г(ГМ) самые мощные транзисторы в серии. У них наибольшая, по сравнению с другими, максимальная мощность рассеивания до 60 Вт (до 100 Вт) и величина пропускаемого напряжения (до 100 В). Вместе с тем самый низкий коэффициент усиления по току (H21Э) до 12.

Максимальные параметры

Приведем предельные эксплуатационные параметры КТ819Г подробней (в скобках данные для КТ819ГМ, если значения не совпадают):

  • постоянное напряжение между: К-Б до 60В (до 100В); К-Б до 5В;
  • коллекторный ток: до 10А (до 15А); импульсный до 15А (до 20А);
  • базовый ток: до 3А; импульсный до 5А;
  • мощность рассеиваемая на коллекторе: до 100Вт (с радиатором); до 2Вт (без теплоотвода);
  • температуры: кристалла до +125 oC; окружающей среды -45 до +100 oC.

Существуют обновленные версии транзистора с маркировкой КТ819Г1. Они идентичны по своим параметрам с КТ819ГМ, поэтому в последних даташит даже указываются в одной строке. Вместе с тем группа «Г1» имеет новый корпус ТО-218 и более высокую допустимую температуру p-n-перехода (до +100 oC).

Как видно из представленных данных, максимальная рассеваемая мощность PК устройства заметно снижается если не использовать радиатор. Так, для КТ819Г при температуре окружающей среды более  +25 °C она уменьшается на 0.6 Вт/°С (1 Вт/°С) с теплоотводом и на 0,015 Вт/°С (0,02 Вт/°С) без него.

Электрические параметры

Как известно, предельно допустимые значения не стоит превышать, в таких случаях с большой вероятностью выйдет из строя. Поэтому, в техописаниях кроме них приведены номинальные величины при которых допускается нормальная работа устройства. Они указываются в разделе – электрических характеристик.

Приведем значения электрических параметров КТ819Г(ГМ,Г1). Они представлены в даташит с учётом температуры вокруг изделия не более +25oC. В графе «режимы измерения» указаны условия, при которых они были получены.Электрические параметры КТ819Г(ГМ)

Комплементарная пара

Комплементарной парой является отечественный транзистор c p-n-p-структурой КТ818Г(ГМ).

Аналоги

Чаще всего аналог КТ819Г ищут из-за выхода их из строя, в выходных каскадах старых советских усилителей, в которых он работает вместе с КТ818Г. Иногда такое происходит сразу в нескольких каналах. Обычно безуспешно перебрав большое количество таких транзисторов в поисках равного по коэффициенту усиления H21Э, останавливаются на импортных устройствах (в скобках комплементарные пары): MJ15023(MJ15022), 2SC5200 (2SA1943), TIP41(TIP42). В остальных случаях замену, в зависимости от схемы и решаемых задач, можно подобрать из любых похожих по характеристикам. Например, из зарубежных: TIP41C, 2N3055, 2N6292, BD711, MJ3001, BD243. Из отечественных: КТ834, КТ841, КТ847, КТ729А.

Производители

Основным российским производителем транзистора КТ819Г, на протяжении всех постсоветских лет, остается АО «ГРУППА КРЕМНИЙ ЭЛ» г. Брянск. Конкуренцию ему составляет продукция ОАО «ИНТЕГРАЛ», г.Минск Республика Беларусь. Кликнув по названию компании Вы можете посмотреть и скачать её datasheet.
