Транзистор КТ814: характеристики и аналоги

Технические характеристики биполярных транзисторов КТ814 позволяют использовать их в разнообразных схемах. В основном в усилителях звуковой частоты, преобразователях, а также в качестве силовых ключей. В советский период они были очень популярны и широко распространены, особенно в середине 80-х и начале 90-х годов. Производство было налажено на Брянском заводе полупроводников, а в последующем и на белорусском предприятии «Транзистор», которое выпускает его по настоящее время.

Возможно это один из самых массовых и востребованных полупроводниковых триод для своего времени. Производится по эпитаксиально-планарной технологии. Имеет кремниевую PNP-структуру.

Распиновка

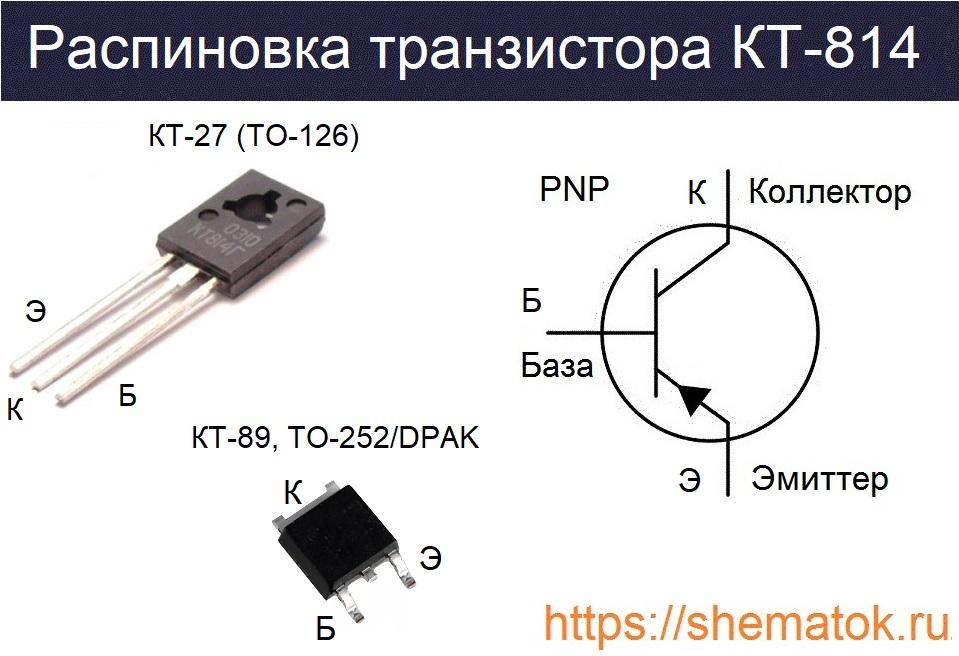

Цоколевка кремниевых транзисторов КТ814 зависит от корпуса, в котором он расположен. Чаще всего данную серию производят в стандартных пластиковых упаковках ТО-126 (российский аналог — КТ-27). Устройство имеет три гибких вывода, расположенных в следующем порядке (слева направо): эмиттер (Э), коллектор (К), база (б). Внешний вид, размеры и распиновка представлены на рисунке.

кт814 цоколевка

На белорусском «Интеграл» в настоящее время выпускают КТ814 (в пластмассой упаковке КТ-89, ТО-252/DPAK) для SMD-монтажа на плату.

Технические характеристики

Для своих габаритов, серия КТ814 имеет неплохие характеристики, позволяющие уверено справляется с достаточно высокими напряжениями в пределах от 25 до 80 В и коллекторным постоянными током до 1.5 А (импульсным до 3 А). Для подчёркивания предельно допустимых значений эксплуатационных параметров, производитель проводит отбраковку изделий пред выпуском. В ходе неё каждому транзистору присваивается группа от «А» до «Г» (у белорусского предприятия «Интеграл»: А9, Б9, В9, Г9), которая в последующем присутствует в его маркировке.

Максимальные значения параметров

Рассмотрим максимальные значения эксплуатационных параметров КТ814, в зависимости от группы. Таким образом они представлены в техническом описании (datasheet) на изделие. Данные приведены с учётом требований к температуре окружающей среды (ТА) – не более +25 oС.

Максимальные значения для серии КТ814 по группам (при ТА до +25 oС):

  • напряжение между выводами: К-Э (UКЭ max) при RЭБ до 100 Ом: КТ814А (А9) до 25 В; КТ814Б (Б9) до 40 В; КТ814В (В9) до 60 В; КТ814Г (Г9) до 80 В. Б-Э (UКб max) до 5 В;
  • токи постоянные: коллекторный (I К max) до 1.5 А; импульсный через коллектор (I КИ max) до 3.0 А; для базы (I Б max) до 0.5 А;
  • мощность рассеиваемая (Pк max) до 1.0 Вт; до 10 Вт (при использовании радиатора);
  • предельная температура кристалла до +150 oC;
  • интервал рабочих температур от -60 до +125 oC.

Не допускается эксплуатация при более высоких значениях характеристик, так как полупроводниковое устройство может выйти из строя.

Электрические значения параметров

Электрические (номинальные) значения параметров показаны ниже в табличном виде. Режимы измерения представлены в отдельном столбце. Все величины указаны с учётом температуры внешней среды до +25 oС.

Электрические параметры КТ-814

Комплиментарная пара

Для работы в дифференциальных каскадах усиления специально для КТ814 была разработана комплементарная пара КТ815. По значениям параметров данный транзистор очень похож на рассматриваемый, однако имеет противоположную NPN-структуру кристалла. Информация об этом представлена во всех datasheet.

Аналоги

В 80-90-е годы подобрать для КТ814 аналог, тем более зарубежный, было достаточно сложно. В настоящее время с этим проблем нет. В старой советской технике его благополучно меняют на следующие виды транзисторов:

  • КТ814А(А9): TIP30;
  • КТ814Б(Б9): BD136, MJE710;
  • КТ814В(В9): BD138, MJE711;
  • КТ814Г(Г9): BD140.

Об возможности такой замены даже указано в datasheet некоторых производителей.

Применение в УНЧ

Как уже писалось ранее, одним из вариантов применения рассматриваемого советского транзистора является усиление сигналов низкой частоты. Используя небольшое количество обвязки и его комплементарную пару КТ815 можно собрать простой маломощный стереоусилитель АБ-класса.

Производители

В настоящее время производство транзистора продолжается на двух российских предприятиях. Это акционерное общество «НПП Завод Искра», которое находится в г. Ульяновске и входит в холдинг «Концерн Алмаз – Антей». А также акционерное общество «Кремний», расположенное в г. Брянск. В белоруссии его выпускают в г.Минск, АО «Интеграл».

Полное техническое описание (datasheet) на КТ814 можно скачать по ссылкам 1,2. Данные на устройство из отраслевого каталога здесь.
