В статье рассмотрены основные технические характеристики серии кремниевых биполярных транзисторов КТ645 (группа А,Б). В 90-х такие маломощные (до 0.5 Вт) полупроводниковые триоды повсеместно использовались в слаботочных цепях до 0.3 А, с напряжением до 50 В. В те времена они составляли достойную конкуренцию своим зарубежными прототипами BС547 и BC238.
Цоколевка

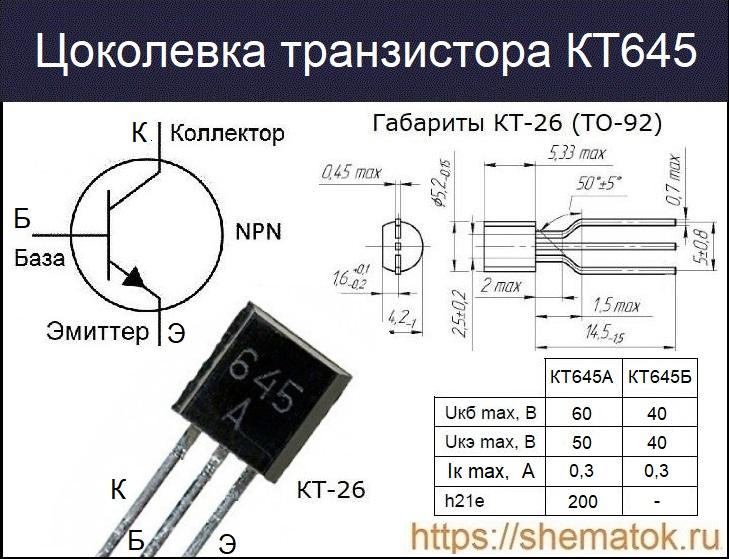

Цоколевка КТ645 представлена на первой странице технической документации (Datasheet) от производителя. Данная серия оснащена огнеупорным пластиковым корпусом КТ-26 (зарубежный ТО-92) с тремя гибкими металлическими выводами под пайку. Функциональное назначение последних (слева на право): коллектор (К), база (Б), эмиттер (Э).
Характеристики
Для определения характеристик КТ645, необходимо внимательно изучить его маркировку. Как уже отмечалось выше, в данной серии существует всего два основных типа устройств. В зависимости от статического коэффициента усиления по току (h21Е), определяемому при производстве, их распределяют по группам А и Б. Ниже приведены максимальные параметры для наиболее мощного КТ645А.
Максимальные характеристики КТ645:
- предельное напряжение: К-Б (UКБmax) до 60 В, К-Э (UКЭmax) до 50 В, Э-Б (UЭБmax) до 5 В;
- ток коллектора: (IKmax) до 0.3 А; импульсный (IKИmax) до 0.6 А (при tи<10 мс, Q>5);
- рассеиваемая мощность: (PKmax) до 0.5 Вт, (PKИmax) до 1.0 Вт;
- статический коэффициент передачи тока (h21Е): до 200;
- температура кристалла: (TК) до +150oC.
Превышение значений вышеуказанных параметров недопустимо и может привести к выходу устройства из строя.
Электрические параметры
В таблице ниже показаны типовые электрические параметры всей серии (минимальные и максимальные). Режимы измерений, при которых тестировалось полупроводниковое устройство перед выпуском, можно посмотреть в отдельном столбце. Данные взяты из datasheet белорусского производителя АО «Интеграл» г.Минск.
| Параметр, (ед.изм.) | Условное обозн. | Режимы измерений | Мин. | Макс. |
| Ёмкость перехода на коллекторе, (пФ) | Ск | UКБ=10В, f =10МГц | 5 | |
| Время рассасывания, (нс) (для КТ645А) | tpac | Iб1=Iб2=15мА, IК=150мА | 50 | |
| Граничная частота, (МГц) | fгр | UКБ=10В, IК=50мА | 250 | |
| Обратный коллекторный ток, (мкА) | Iобр. | UКБ от 40 до 60 В, IЭ=0 | 10 | |
| Коэффициент передачи по току (для КТ645А) | h21Е | UКБ=2.0 В, IЭ=150мА | 20 | 200 |
| Постоянная времени цепи обратной связи на высокой частоте, (пс) | ƮК | IЭ=5мА, UКБ=5В, f=5МГц | 120 | |
| Напряжение насыщения Б-Э, (В) | UБЭнас | IБ=15мА, IК=150мА | 1.2 |
Маркировка
В советское время, примерно до 1986 г., отечественные предприятия применяли цветовую маркировку КТ645. Серебристая метка на лицевой части корпуса указывала на принадлежность к рассматриваемой серии устройств. По точке в верхней части можно было узнать принадлежность к группе усиления по току.
В последующем, в более поздние годы маркировка транзисторов поменялась. На их корпусе на заводах начали наносить цифро-буквенное обозначение. Пример показан на изображении ниже.
Аналоги
Самым известным и недорогим зарубежным аналогом КТ645, а также его прототипом считается BC547(A,B,С). По основным параметрам он ни в чём не уступает рассматриваемому. В качестве хорошей альтернативы можно указать BC550.
Близкими по функциональным и электрическим характеристикам можно назвать: BC548, BC549, 2N2222. Также, в некоторых случаях и с учётом вариантов использования в электронной схеме, в качестве замены иногда рекомендуют устанавливать: 2N4401, 2N3904, bc639, 2N3055, BC337, 2SC5200, 2N2369.
У отечественных производителей также имеется достоянная альтернатива. Так, некоторые радиолюбители в качестве замены ставят КТ646 (в корпусе КТ-27) и КТ660.
Объективную и качественную оценку состояния электрооборудования может провести электролаборатория Электролаб имеющая аттестацию в классе напряжения до 220 кВ.
Производители и Datasheet
В настоящее время большая часть КТ645 производится на белорусском предприятии АО «Интеграл». Следующим, довольно известным изготовителем рассмотренной серии, является предприятие АО «ГРУППА КРЕМНИЙ ЭЛ». Продукты указанных компаний доступны на прилавках российских магазинов радиотоваров. Скачать datasheet возможно по cсылкам 1, 2.
