Характеристики транзистора 2N2222

Из указанных в datasheet характеристик транзистора 2N2222 известно, что он представляет собой маломощный биполярный кремниевый транзистор общего назначения. В 60-х годах это был очень известный полупроводниковый триод, выделяющийся среди других довольно высокой энергоэффективностью и способностью работать на высоких скоростях. В настоящее время используется преимущественно в схемах переключения, линейных источниках постоянного тока и для усиления сигналов низкой частоты. Изготавливается по эпитаксиально-планарной технологии. Кристалл выполнен из кремния и имеет структуру NPN.

Цоколевка

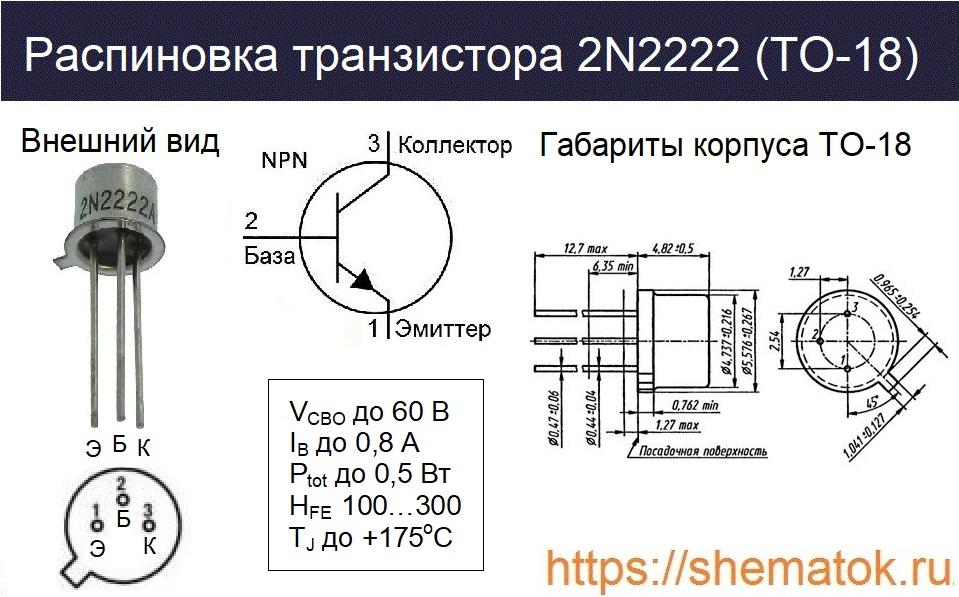

Распиновка 2N2222 в ТО-18 представлена на рисунке ниже. Расположение выводов следующее (по часовой стрелке от небольшого выступа): эмиттер (Э), база (Б), коллектор (К). Необходимо учитывать, что вывод «К» физически соединён с металлическим корпусом.

2n2222 распиновка

Технические характеристики

Рассмотрим более подробно транзистор 2N2222, его технические характеристики и особенности. Они справедливы при температуре окружающей среды (ТА) не более +25оС. В datasheet указано, что устройство предназначено для работы с высокой скоростью переключений и обеспечивает эффективное усиление в широком диапазоне частот.

Максимальные параметры

2n2222 имеет следующие максимально допустимые эксплуатационные параметры (при ТА < +25оС):

  • предельное напряжение между выводами: К-Б (VCBO) до 60 В (при IE=0); К-Э (VCEO) до 30 В (при IB=0); Э-Б (VEBO) до 5 В (при IB=0);
  • пиковый ток коллектор (IB) до 0,8 А;
  • рассеиваемая мощность (Ptot) до 500 мВт (при ТСase <+25оС); 1,2 Вт (с теплоотводом);
  • температура хранения (TSTG) -65 … +200оС;
  • температура кристалла (TJ) до +175оС.

Превышение максимальных параметров при эксплуатации не допускается и может привести к выходу устройства из строя.

Новые устройства изготавливаются с использованием безсвинцовых технологий (Lead Free) и соответствуют европейскому стандарту RoHS. У некоторых из них рабочая температура кристалла (TJ), согласно datasheet, может достигать +200 оС.

Электрические параметры

Электрические характеристики 2N2222 (на русском языке) сведены в единую таблицу, которая представлена ниже. Их величины, как и для максимальных указаны для температуры (ТА) не более +25 оС. В отдельном столбце выведены условия измерений.

Электрические параметры 2N2222

Коэффициент усиления

Коэффициент усиления по току (HFE) рассматриваемого триода, как и у большинства подобных электронных компонентов из 60-х, сильно разнится и находится в диапазоне от 100 до 300. Даже у устройств одного производителя значения параметра HFE могут быть разные. Обычно их HFE выясняют предварительно, зачастую с помощью мультиметра и непосредственно перед использованием в проекте.

Комплементарная пара

Комплементарной парой считается 2N2907(ТО-18). Можно сказать, что последний имеет «зеркальные» характеристики, по отношению к рассматриваемому и отличается только PNP-структурой. Внешне они очень похожи между собой и довольно часто встречаются вместе в схемах дифференциальных каскадов усиления.

Аналоги

Самый известный отечественный аналог 2N2222 в России и стран СНГ – это КТ3117Б в корпусе ТО-92. Иногда, в случае отсутствия подходящей замены, его можно поменять на советские КТ315 или КТ3102. Среди зарубежных, близкими по характеристикам, считаются: С9013, BC107B, BC109.

История создания

Разработчиком 2N2222 в корпусе ТО-18 считается американская компания Motorola. Её сотрудник (Джек Хайничен) изобрёл кольцевую структуру (annular) при производстве полупроводниковых триодов, позволившую увеличить напряжение p-n-перехода до 100 В. Ряд изделий, изготовленных по новой технологии, в том числе и рассматриваемый транзистор, впервые были продемонстрированы конференции «Института инженеров радиотехники» (IRE) в марте 1962 г. в г.Нью-Йорк.

С 1965 г. его стали производить в пластиковом корпусе ТО-92. У компании Motorola он имел маркировку PN2222, а затем PN2222A. Последний завоевал большую популярность, как среди любителей электроники, так и её производителей. В те времена для зарубежной промышленности он был таким же известным, как например, в Советском союзе КТ315.

В последующем, вместе с внедрением технологий поверхностного монтажа (SMD), появились 2N2222 в корпусах SOT-23, SOT-223. К таким транзисторам можно отнести: MMBT2222(Motorola), PMBT2222(Philips), FMMT2222(Zetex) и др. Их производством в настоящее время занимаются и другие компании.

Более поздние модификации рассматриваемого транзистора имеют маркировку 2N2222ADCSM. Они производятся в герметичном керамическом корпусе LCC (для поверхностного монтажа на плату) английской компанией Semelab.

Производители

По статистике, в мире насчитывается более миллиарда очень похожих по характеристикам транзисторов с цифрами «2222» в обозначении, особенно в корпусе ТО-92. Они встречаются в различных вариантах исполнения и модификаций. Постоянно появляются более новые образцы, которые совершенствуются и модернизируются производителями. При этом, спрос на такие устройства до сих пор остаётся стабильно высоким.

Многие современные транзисторы, у которых в маркировке присутствуют цифры «2222», являются более совершенствованными 2N2222. В настоящее время их выпуск налажен у следующих производителей полупроводниковых компонентов: NXP Semiconductors, Multicomp, Continental Device India Limited, Semtech Electronics, Inchange Semiconductor Company Limited, Micro Commercial Components (MCC), New Jersey Semi-Conductor Products, Siemens Semiconductor, ON Semiconductor, Foshan Blue Rocket Electronics, STMicroelectronics. Выгрузить datasheet в формате pdf возможно по ссылке с названием компании.
