Изучая характеристики BC548, стоит обращать внимание на практически полную схожесть параметров всей серии BC54x. Основным и главным отличием в ней устройств между собой является только максимальное напряжение, на которое они рассчитаны. У рассматриваемого транзистора значения VКЭmax и VКБmax, в соответствии с техническим описанием (datasheet), не превышают 30 В. При этом, постоянный ток (IК) не должен быть более 100 мА.
Рассматриваемое устройство относится к высокочастотным (300 МГц) биполярным транзисторам средней мощности (до 500 мВт). Является кремниевым (Si), выполнено по эпитаксиальной технологии, имеет NPN-структуру. Обладает хорошими усиливающими свойствами (hFE до 800). Чаще всего используется в электронном оборудовании, произведенном для стран Азии и Европы.
Распиновка

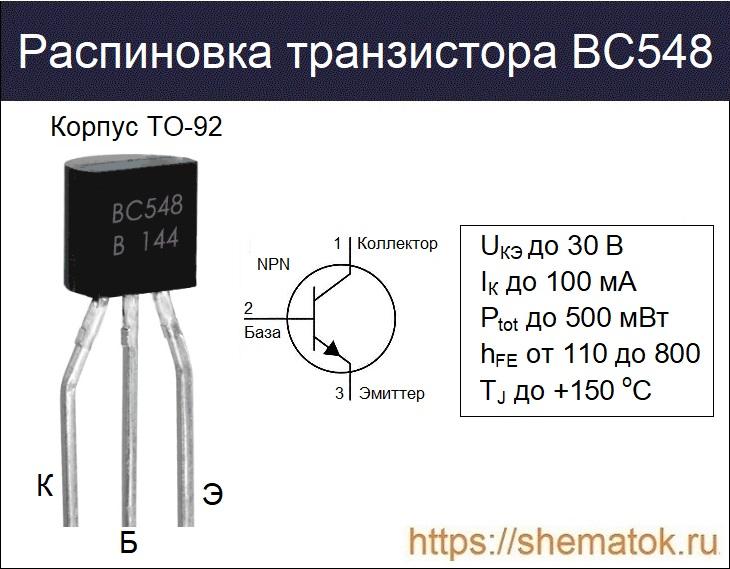

Современные (в пластиковых упаковках ТО-92, SOT-54, ТО-226) транзисторы BC548 имеют следующую распиновку (слева на право): коллектор (К), база (Б), эмиттер (Э). Она характерна для всей серии устройств BC54x. Внешний вид, условное обозначение и основные параметры представлены на изображении ниже.
Предшественники BC548 создавались в металлическом корпусе ТО-18 на заводах компаний Philips и Mullard (примерно c 1963 г.). Первые версии появились в продаже в 1966 г. и имели маркировку BC108. Со временем, вместе с совершенствованием параметров и технологий, их наименование в спецификации у производителей постепенно менялось. Современное обозначение «BC54x» стали применять одновременно с производством данной серии устройств в пластиковых упаковках ТО-92 (ТО-226) и SOT-54.
В datasheet некоторых производителей указывается на особенность изготовления корпуса изделия с применением экологических норм и безсвинцовых технологий (Pb-free).
Максимальные характеристики транзистора BC548
- напряжение: Э-Б (UЭБО) до 5 В, К-Э (UКЭО) и К-Б (UКБО) до 30 В;
- коллекторный ток: постоянный (IК) до 100 мА, импульсный (IКИ) до 200 мА;
- рассеиваемая мощность (Ptot) до 500 мВт;
- коэффициент усиления по току (hFE) от 110 до 800;
- температура: p-n-перехода (TJ) до +150 oC, хранения (TSTG) -65 … +150 oC.
Необходимо учитывать, что одновременное превышение двух и более из вышеуказанных значений параметров может привести к порче и выходу изделия из строя. Коэффициент усиления по току (hFE) зависит от группы, к которой относится транзистор: А (110~220), B (200~450), С (400~800).
У некоторых производителей в спецификации могут быть указаны немного другие величины. Например, у Fairchild Semiconductor в datasheet 1997 г. (Rev B, 547ABC) показан максимальный поддерживаемый ток коллектора (IК) 500 мА (возможно опечатка). В другой технической документации указанной компании (примерно с 2022 г.) IК снижен до 100 мА.
Комплементарная пара
В связи с высоким коэффициентом усиления по току, малошумностью и хорошим высокочастотным свойствам BC548 можно использовать в схемах усиления звуковой частоты. В качестве комплиментарной пары в дифференциальных каскадах с ним используют BC558, который имеет PNP-структуру.
Аналоги
Подобрать аналог для BC548 в настоящее время не сложно. Для начала стоит рассмотреть возможность его замены на любой другой из транзисторов из серии BC54x. Как уже отмечалось ранее, различия могут быть только в значении максимального напряжения пробоя.
Неплохой альтернативой рассматриваемому транзистору является более современные BC550. Также могут подойти в качестве замены: 2N2222, 2N3055, 2N3904, 2N4401, BC337, BC639, 2SC5200, 2N2369.
Из российских аналогов BC548 можно рекомендовать практически идентичный по параметрам КТ3102.
Datasheet и производители
Разработчиком и первым производителем BC548 является нидерландская Philips. В настоящее время их выпускают продолжают выпускать: ON Semiconductor, Fairchild, CDIL, Vishay Siliconix, Diodec, KEC, Taiwan. Скачать datasheet можно по соответствующей ссылке с наименованием компании.
