Характеристики транзистора КТ503

Полупроводниковое изделие с маркировкой КТ503, по техническим характеристикам, является низкочастотным маломощным n-p-n транзистором. Относится к серии устройств, отличающихся между собой некоторыми параметрами в зависимости от классификации. В основном максимальным коэффициентом усиления по току h21Э (от 40 до 240), напряжением между выводами коллектор и эмиттер (от 40 до 100 В).

Цоколевка

Цоколевка транзисторов серии КТ503, независимо от группы (типа) к которой он относится, одинаковая. Слева находится металлическая ножка коллектора (К), справа эмиттера (Э), посередине базы (Б). Устройство изготавливается в зарубежной пластиковой упаковке ТО-92 (советский аналог КТ-26) согласно технических условий аА0.336.183 ТУ/02. Вес изделия не превышает 0.3 г.

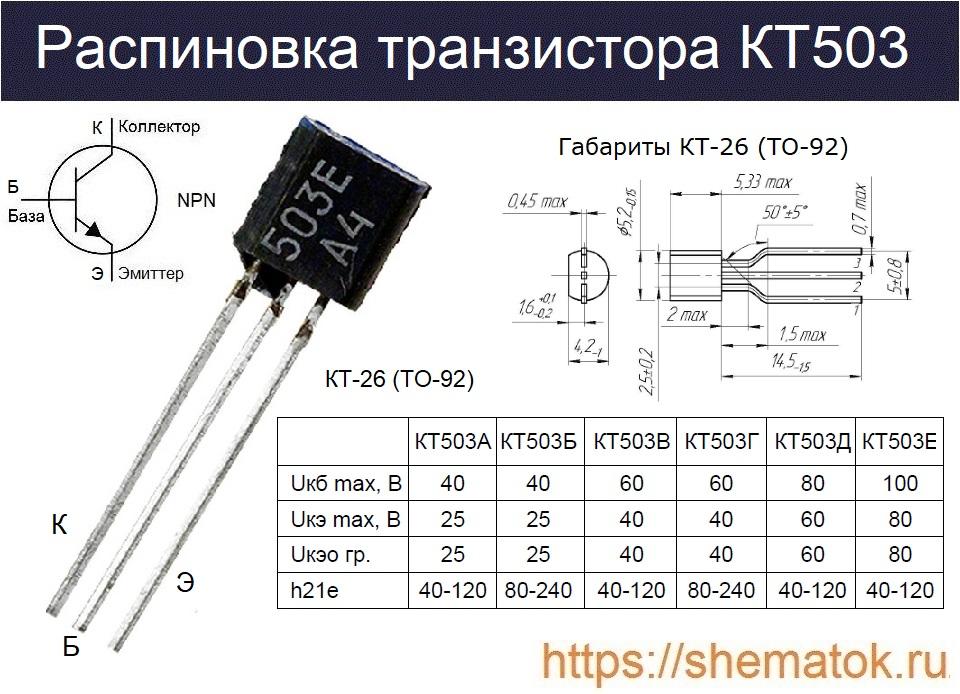

Цоколевка КТ503

Технические характеристики

Рассмотрим технические характеристики отечественной серии транзисторов КТ503. Превышения указанных ниже значений не допускается, так как кремниевая структура в результате перегрева разрушается, и устройство в конечном итоге выходит из строя. Все параметры представлены с учётом температуры перехода (ТП) не более +25oC.

Абсолютные характеристики КТ503:

  • максимальное напряжение К-Э (UКЭ0 max) при заданном токе К (IК до 0.15 А или IК имп. до 0.35 А) и нулевом токе Б (IБ = 0 А):
    • КТ503А(Б) до 40 В;
    • КТ503В(Г) до 60 В;
    • КТ503Д до 80 В;
    • КТ503Е до 100 В.
  • напряжение Б-Э (UЭБ0 max) до 5 В (при IК max = 0 А);
  • ток коллектора (IК) до 0.15 А; импульсный (IК имп) до 0.35 А;
  • ток базы (IБ) до 0.1 А;
  • рассеиваемая мощность (PK) до 0,35 Вт (с теплоотводом и без него);
  • температура перехода (ТП) до 398 К (до +125oC).

Маркировка

В советское время до 1986 г. маркировка на корпусе КТ503 была цветная. Белая точка (круг) на квадратной части корпуса КТ-26 указывала принадлежность транзистора к рассматриваемой серии. Группу (от А до Е), к которой устройство было отнесено при производстве, можно определить по цвету краски на торце упаковки.

С 1986 г. до 2000 г. на аналогичных устройства наносилась кодово-символьная маркировка, для типизации по прежнему использовался белы круг. Год, месяц и группа имели соответствующий код на корпусе. Расшифровка такого обозначения показана в таблице ниже.

Маркировка КТ503

Кроме вышеуказанных вариантов, после 2000 г., на корпус наносилась буквенно-цифровое обозначение. Однако, в связи со снижением производства такая маркировка встречаются крайне редко.

Комплиментарная пара

Комплементарной парой для КТ503 является серия КТ502, которая имеет p-n-p-структуру кристалла. В советское время оба транзистора широко использовались во входных каскадах усиления сигнала низкой частоты. Не удивительно, что маркировка и классификация по группам у них схожа.

Аналоги

Довольно часто для замены КТ503 ищут подходящий аналог. Для начала стоит отметить прототип для создания данного транзистора. Таковым является зарубежный полупроводниковый триод KSC815 от Fairchild, модифицированная версия которого до сих пор производится на заводах компании ON Semiconductor. Он замечательно подходит в качестве замены КТ503А(Б). Ниже рассмотрены альтернатива и для других групп.

Аналоги для транзисторов, входящего в серию КТ503:

  • КТ503А: 2N4123, MPS2711, BC337;
  • КТ503Б: 2N4124, BC635;
  • КТ503Г: BC637;
  • КТ503Д: BC546A.
  • КТ503Е: 2SC2240GR, BC639.

Перед принятием решения о замене рекомендуется повторно изучить схему, в которой будет использоваться устройство.

Производители

Обновлённые версии КТ503 производится отечественной промышленностью до настоящего времени на заводах АО «ГРУППА КРЕМНИЙ ЭЛ» г. Брянск. Конкуренцию ему составляет белорусский завод ОАО «Интеграл» г. Минск. Скачать datasheet на транзистор можно по ссылке.
