Характеристики транзистора A733 (2SA733)

В статье рассмотрен транзистор с маркировкой A733 и его основные технические характеристики. Благодаря своей высокочастотности, большому коэффициенту (HFE) до 600 и неплохой линейности параметров, он стал достаточно популярным устройством у многих радиолюбителей. Основное назначение – приложения для усиления звука.

Полная маркировка — «2SA733». Однако на пластиковом корпусе ТО-92, в котором размещено устройство, она не помещается. Поэтому производители указывают сокращённое наименование, в котором не учитываются первые символы «2S». На SMD-транзисторы данного типа нанесено обозначение «CS».

Цоколевка

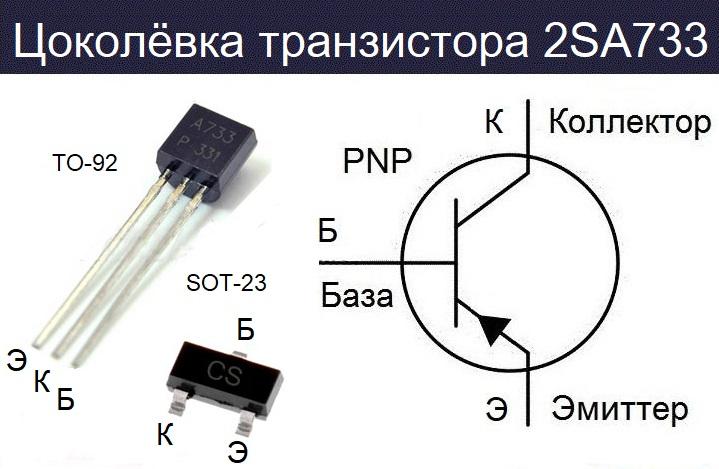

Внешний вид и цоколевка 2SA733 представлены на рисунке. Устройство производится в пластиковых корпусах трёх типов: ТО-92, SOT-23, SOT-323. Распиновка следующая (слева на право): эмиттер (Э), коллектор (К) и база (Б).

Распиновка A733

Стоит учитывать, что иногда встречается A733 в корпусе ТО-92 у которого в обозначении присутствует символ «Y». В технической документации такой транзистор представлен с маркировкой «KSA733Y» и имеет другую цоколевку. Несмотря на внешнюю схожесть, вывод базы у него находится посередине, а коллектора – справа.

Технические характеристики

A733 является биполярным кремниевым транзистором средней мощности с PNP-структурой кристалла. Выпускается по эпитаксиально-планарной технологии. При производстве последних версий применяются современные безсвинцовые технологии (Lead(PB)-Free), о чём в технических описаниях (datasheet) указывается дополнительно. Рассмотрим основные параметры, учитывая при этом, что некоторые из них напрямую зависят от типа корпуса.

Максимальные (абсолютные)

Транзистор A733 имеет следующие максимальные эксплуатационные характеристики (при ТА=+25 oС):

  • напряжение между выводами: К-Б (VCBO) до — 60 В; К-Э (VCEO) до -50 В; Э-Б (VEBO) до -5 В;
  • токи: коллектора (IC) до -150 мА; базы (IB) до -50 мА;
  • мощность рассеваемая на коллекторе (РС): до 250 мВт (SOT-23, SOT-323); до 1 Вт (ТО-92);
  • температура при хранении (Tstg) от -40 до +150°С;
  • нагрев кристалла (Tj) до +125°С.

При изучении указанных выше предельных параметров стоит обратить внимание на знак «-» у некоторых из них. Таким образом производители обозначают обратное напряжение на переходе у транзисторов имеющих PNP-структуру. Превышение максимальных значений недопустимо и может привести к выходу устройства из строя.

Электрические параметры

В таблице ниже представлены типовые электрические (номинальные) значения параметров A733 (на русском языке). Все данные справедливы для температуры окружающей среды (ТА) не более +25oС и указаны  с учётом режимов измерений, указанных в отдельном столбце.

Электрические параметры 2sa733 на русском

Коэффициент усиления по току HFE

Коэффициенту усиления по току (H) A733 разнится и зависит от производителя. Например, у компаний: Tiger Electronic, Unisonic Technologies, Weitron Technology, Shenzhen Luguang Electronic Technology, Jiangsu Changjiang Electronics Technology HFE имеет следующие значения, в зависимости от группы: R (90 … 180); Q (135 … 270); P (200 … 400); K (300 …600).

Компании SeCoS Halbleitertechnologie, Dc Components, Daya Electric Group делят транзисторы только на две группы по HFE: L (120 … 220); H (220 … 475).

Комплементарная пара

Возможно, что свою известность A733 приобрел из-за транзистора С945. Последний, в большинстве datasheet, указан в качестве комплементарной пары и тоже очень популярен у радиолюбителей. Эти транзисторы способны работать совместно в дифференциальных каскадах усиления.

Аналоги

Аналогами у A733 считаются следующие импортные транзисторы: 2SA1015, 2SA933, 2SA984, 2SC945, BC557, BC558. Из отечественных устройств можно рекомендовать КТ3107. В случае замены необходимо обратить внимание на цоколевку, у некоторых из перечисленных устройств она другая.

Производители

В настоящее время A733 производят многие зарубежные компании. В российских магазинах можно встретить продукцию NEC и Jiangsu Changjiang Electronics Technology (JCET). На интернет-ресурсах продаются устройства преимущественно китайских производителей: Unisonic Technologies, Daya Electric Group, Dc Components, Tiger Electronic, Weitron Technology, SeCoS Halbleitertechnologie, Guangdong Kexin Industrial, Shenzhen Luguang Electronic Technology, Galaxy Semi-Conductor Holdings. Скачайте datasheet на A733 по ссылке с наименованием изготовителя.
