Транзистор BC557

Как видно из характеристик транзистора ВС557 он часто используются в выходных каскадах высококачественных Hi-Fi усилителей, каскадах магнитофонов и в телевизионных приемниках. Он также может применяться в импульсных и переключающих схемах, например, в управлении усилителями. Имеет высокий коэффициент усиления и низкое напряжение насыщения.

Распиновка

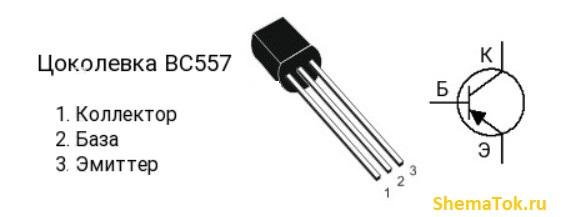

Цоколевка кремниевого p-n-p транзистора ВС557 производят в пластмассовом корпусе ТО-92 с гибкими выводами.

Распиновка dc557

Все производители данного прибора придерживаются такого расположения контактов: первый слева вывод – коллектор, второй – база, третий – эмиттер.

Характеристики

Приведем основные предельно допустимые характеристики транзистора ВС557 при температуре окружающей среды 25оС:

  • Максимальное напряжение коллектор-база Uкб max = — 50 В;
  • Предельно допустимое напряжение коллектор-эмиттер Uкэ max = -45 В;
  • Наибольшее возможное напряжение эмиттер-база Uэб max = -5 В;
  • Максимальный постоянный ток коллектора Iк max = -100 мА;
  • Наибольший допустимый ток коллектора Iк пик = -200 мА;
  • Рассеиваемая мощность коллектора (максимальная) Рк max = 0,5 Вт;
  • Температура хранения (рабочая) Tstg = -65 … 150 оС;
  • Максимальная температура перехода Tj = 150 оС.

В следующей таблице написаны основные электрические значения устройства.

Электрические параметры bc557

В документации производителя присутствует такой параметр как «тепловое сопротивление кристалл-окружающая среда»

Тепловые значение 557

Данное число показывает, насколько градусов увеличится температура кристалла, при увеличении рассеиваемой мощности.

Все транзисторы ВС557 по статическому коэффициенту передачи тока (hfe) делятся на три группы А, В и С.

  1. Для ВС557А – hfe = от 110 до 200;
  2. Для ВС557В – hfe = от 200 до 450;
  3. Для ВС557С – hfe = от 420 до 800;

На следующем рисунке приведен график зависимости коэффициента усиления транзистора при включении его по схеме с общим эмиттером hfe от тока коллектора.

График транзистора бс557

На графике по оси абсцисс отложены значения тока коллектора в логарифмическом масштабе. По оси ординат отложены значения hfe.

Аналоги

Транзистор BC557 можно заменить следующими аналогами:

  • BC556;
  • BC560;
  • 2N6015;
  • 2SA1015;
  • 2SA733;
  • BC307.

Существуют также транзисторы, которые близки по своим параметрам, но отличаются корпусом: BCY98B, 2PB709AS, 2PB709Q, 2SA1589, 2SA1591, 2PB709S, 2SA1590, 2PB709R, 2SA1654

Отечественный аналог ВС 557 является КТ361Д, однако он имеет другой корпус.

Комплиментарная пара, которую рекомендуют производители, это – BC547. Также можно использовать BC546 и BC550.

Производители

Все DataSheet от указных производителей ВС557 можно скачать здесь. Производители: Diotec Semiconductor, SeCoS Halbleitertechnologie GmbH, Rectron Semiconductor, Unisonic Technologies, Fairchild Semiconductor, Continental Device India Limited, Olitech Electronics, Foshan Blue Rocket Electronics, First Silicon, Semtech Corporation, Boca Semiconductor Corporation, KEC(Korea Electronics), Micro Electronics, ON Semiconductor, NXP Semiconductors, Dc Components, SEMTECH ELECTRONICS, Tiger Electronic, SHENZHEN YONGERJIA INDUSTRY, Micro Commercial Components, Jiangsu Changjiang Electronics Technology, SHENZHEN KOO CHIN ELECTRONICS, Siemens Semiconductor Group, General Semiconductor.
