Транзистор КТ315

Характеристики транзистора КТ315 – сделали его самым популярным и самый известным во времена СССР, изготовлялся в пластиковом корпусе по эпитаксиально-планарной технологии. По своему устройству является кремниевым, биполярным, NPN-транзистором, малой мощности и высокой частоты. Начал выпускаться в далеком 1967 г., а в уже 1968 г. на его основе стали производить первые электронные приборы.

Внешний вид КТ315 в корпусе КТ-13

С ростом современных технологий популярность этого транзистора начала резко таять. Однако на многих форумах молодые радиолюбители продолжают спорить со старожилами о качестве данного устройства и возможности его применения. Сравнения ведутся зачастую с современными зарубежными решениями. На наш взгляд такое сравнение некорректно. Несомненно, современные аналоги обгоняют кт315 по своим свойствам и параметрам. Однако стоит признать, что для своего времени он был действительно прорывным и технически совершенным.

Распиновка

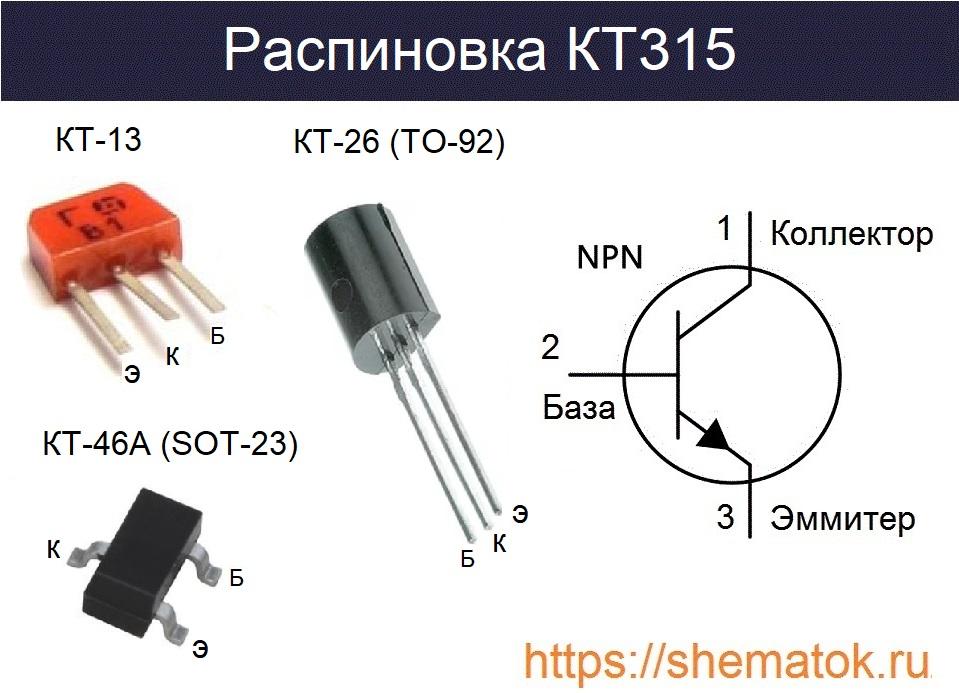

В советское и перестроечное время производился в корпусе КТ-13, который никогда не использовался зарубежными производителями. Притом, что КТ315 рабочая лошадка советской радиопромышленности. В наши дни, его продолжают выпускать в корпусе КТ-26 (TO-92) и КТ-46А (SOT-23), а так же в ограниченных количествах в КТ-13. Посмотрите внимательней на фотографии цоколевки КТ315 в разных корпусах и на буквы обозначающие назначение его электродов. кт315 цоколевка

Несмотря на внешние различия транзисторов, их распиновка совпадает. Так, если смотреть на маркировку любого из них, то электроды слева на право будут всегда иметь следующее назначение: эмиттер (Э), коллектор (К) и база (Б), соответственно. Исходя из этого, становится понятной аббревиатура из трех букв «ЭКБ», которая встречается на технических форумах.

Характеристики

Технические свойства этого биполярника на удивление хороши, даже по сегодняшним меркам. К сожалению, в даташит современного производителя КТ315, представлена только основная информация. В них не найти графиков, отражающих поведение устройство в различных условиях эксплуатации, которыми наполнены современные технические описания на другие подобные устройства от зарубежных производителей.

Максимальные характеристики

Максимальные значения допустимых электрических режимов эксплуатации КТ315 до сих пор впечатляют начинающих радиолюбителей. Например, максимальный ток коллектора может достигать уровня в 100 мА, а рабочая частота у некоторых экземпляров превышает заявленные 250 МГц. Его более дорогие современники из серии КТ2xx/3xx, даже имея металлический корпус, не могли похвастаться такими показателями. КТ315 был долгое время своеобразным техническим лидером, пока ему на смену не пришёл усовершенствованный КТ3102. Рассмотрим максимально допустимые электрические режимы эксплуатации КТ315, в корпусе ТО-92, белорусского ОАО «Интеграл». В конце обозначения таких приборов присутствует цифра «1».

Максимальные характеристики КТ315

Основные электрические параметры

Будьте внимательны, несмотря на свои достаточно хорошие характеристики, КТ315 не может конкурировать с современными устройствами по некоторым параметрам. Так у современной серии КТ315, как и 50 лет назад, относительно небольшой диапазон рабочих температур от — 45 до + 100°C. А коэффициент шума (КШ) достигает 40 Дб, что уже много для современного устройства, предназначенного для усиления в низкочастотных трактах.

Параметры электрические у КТ315

Классификация

Кроме основных параметров, в техническом описании можно найти распределение устройств по группам. Таблица классификации дает представление о параметрах всей серии КТ315. Используя её можно подобрать нужное устройство, путем сравнения основных характеристик всей серии.

Различные серии КТ315 (КД-26)

Комплементарная пара

У КТ315 имеется комплементарная пара – КТ361. Эти устройства довольно часто применялись вместе, особенно в бестрансформаторных двухтактных схемах. Совместное применение данной пары безусловно вошло в историю российской электроники.

Историческая справка

Созданию первого транзистора по планарной технологии способствовали знания и опыт, полученные СССР при разработке интегральных микросхем. Их разработка в 60-е годы велась в НИИ «Пульсар», НИИ-35 и различных опытно-конструкторских бюро на предприятиях советской промышленности. В 1962 году в НИИ «Пульсар» перешли на планарную кремневую технологию, которая в последующем дала жизнь КТ315.

В 1962 году, под руководством инженера Осокина Ю.Н., были созданы первые советские германиевые микросхемы Р12–2 (Рижский завод полупроводниковых приборов). Эти микросхемы были своеобразным ответом СССР на первые подобные устройства появившиеся в США у компании Texas Instruments.

Небольшой временной период от разработки до серийного выпуска этого устройства, позволяет судить о высоком уровне развития электронной промышленности СССР в те времена. Судите сами, на сколько быстро и оперативно это было сделано. В 1966 г. министр энергетической промышленности Шокин А.И. узнал о появлении в США технологии промышленного изготовления транзисторов по планарной технологии. Уже в 1967 г. Фрязинский завод полупроводниковых приборов так же начинает выпускать первый в СССР высокочастотник в пластиковом корпусе, по аналогичной технологии – КТ315.

В 1968 г. начался выпуск первого электронного калькулятора — «Электроника-68», в котором насчитывалось около 400 транзисторов данного вида. А к 1973 он стал основой для разработки более 20 подобных полупроводниковых устройств. Примерно до начала 90-х годов КТ315 оснащалась почти вся отечественная электроника, так как, несмотря на свою дешевизну, он получился весьма надежным и технологичным. В настоящее время, в мире насчитывается более 7 миллиардов этих транзисторов. Они были выпущены не только в нашей стране, но и за рубежом по государственной лицензии от СССР.

Аналоги

Зарубежные аналоги КТ315, с похожими параметрами являются: BC547, 2SC9014, 2N3904, PN2222. Российской заменой можно считать усовершенствованный КТ3102 (ТО-92), но он имеет другую цоколевку. Зарубежных аналогов в корпусе КТ-13 в настоящее время не существует. Для министерства обороны СССР выпускались идентичные устройства в метало-стеклянных корпусах с маркировкой 2Т312, 2Т316.

Маркировка

По маркировке кт315 можно точно понять, что перед нами именно он, рассмотрим его в корпусе КТ13. Он имеет цифробуквенное обозначение и может отличается от своих собратьев цветом. Чаще всего встречается в оранжевом исполнении. В правом верхнем углу корпуса размещен знак завода-изготовителя, а в левом группа коэффициента усиления. Под условными обозначениями группы и предприятия-изготовителя указана дата выпуска. Вот их фотографии во всем цветовом разнообразии.Фотографии различных КТ315

Устройства в таком исполнении до 1986 года имели золоченные контакты. После 1986 года количество содержания драгметаллов в них значительно снизилось. А в современных устройствах его практически нет. Усовершенствованный KT315 выпускается в корпусах для дырочного КТ-26 (TO-92) и поверхностного монтажа КТ-46А (SOT-23). На фотографии пример такого устройства — КТ315Г1 (TO-92).

Вид транзистора КТ315 в новом корпусе

Цифра «1», в конце указывает на современный КТ315(TO-92), а предпоследняя буква «Г» на группу, к которой относится транзистор из этой серии. На основе значений параметров в  группе, можно определить его основное назначение. Например, КТ315Н1 использовался ранее в цветных телевизорах, а KT315P и КТ315Р1 применялись в видеомагнитофонах «Электроника ВМ».

Схема мультивибратора

Этот транзистор до сих пор применяется в учебных целях в различных радиолюбительских кружках. В сети интернет представлено множество схем, собранных на его основе. Наиболее популярная у начинающих радиолюбителей схема мультивибратора на кт315.

Проверка мультиметром

С помощью мультиметра можно проверить кт315, да и собственно любой полупроводниковый триод в два этапа. На первом этапе надо посмотреть состояние p-n переходов между базой и другими выводами. Как известно, p-n переходы у транзистора представляют собой два диода. Для их проверки надо установить на мультиметре режим измерения для диодов.

Далее приложите положительный щуп «+» мультиметра к базе, а отрицательны «-» на любой из электродов. Если переходы рабочие, то падение напряжения на них должно быть в пределах 500-700 милливольт. При подключения тестера по другому, когда отрицательный щуп  установлен на базе,  на экране мультиметра должна отображается единица. Единица указывает на бесконечно большое сопротивление перехода. Если эти условия не выполняются, то транзистор не проходит первый этап проверки и считается не исправным.

Падение напряжения на переходе база-эммитер должно быть больше  чем на базе-коллектор. Обычно так определяют его контакты.

На втором этапе проверяется проводимость между выводами коллектора и эммитера. Щупы прикладываются разными способами между этими электродами, при этом на мультиметре должна отображаться единица. Если это не так –полупроводниковый прибор не исправен.

Нестандартное применение

А вот пример нестандартного применения нашего героя. На одном из технических форумов выложена интересная поделка из радиодеталей. Таким изящным образом радиолюбители продлевают жизнь давно вышедшим из строя, но дорогим сердцу радиодеталям.

Самодельная игрушка из радиодеталей

Производители

В настоящее время производство данного транзистора значительно снизилось. Многие предприятия больше его не выпускают, в связи растущим применением в электронике более современных решений. Небольшими партиями транзистор КТ315 иногда впускается в корпусе КТ-13 компанией СКБ «Элькор» в Республике Кабардино-Балкария г. Нальчик. Белорусский конкурент ОАО «Интеграл» (холдинг завод «Транзистор») производит его в корпусе ТО-92. Скачать полную версию datasheet на этот прибор в формате pdf можно по ссылке.
