Характеристики диода Шоттки SR360

Диод Шоттки SR360 по своим техническим характеристикам подходит для использования в импульсных блоках питания и выпрямителях. Небольшое по размерам устройство выдерживает предельно допустимый средневыпрямленный ток вплоть до 3 А и обратное напряжение до 60 В. В техописании (datasheet) производители акцентируют внимание на: низкий уровень внутренних шумов изделия при переключениях, невысокое сопротивление при прямом включении, высокую надёжность и перегрузочную способность.

Цоколевка

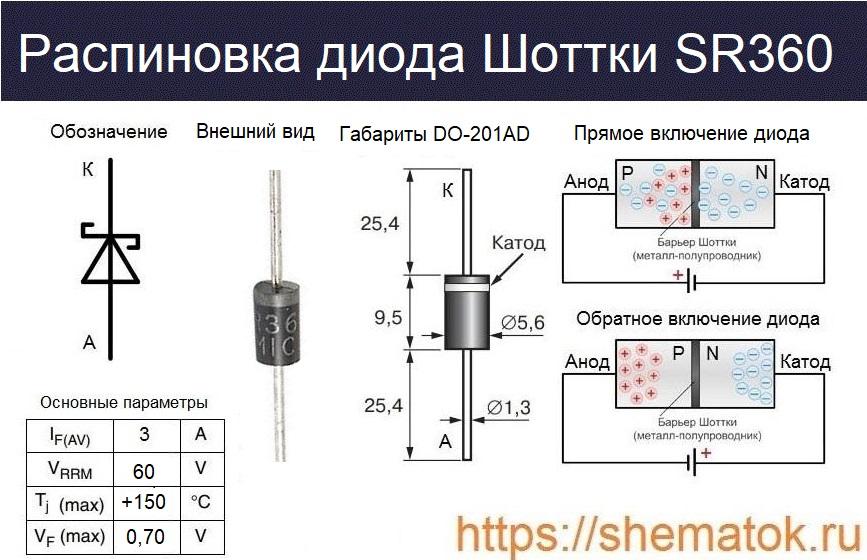

SR360 оснащён современным пластиковым корпусом DO-201AD. Более старые версии диода имеют пластмассовую упаковку DO-27. Внешний вид устройства, его габариты и распиновка приведены на рисунке ниже.

Распиновка SR360

Обновлённые изделия в корпусе DO-201AD изготовлены согласно требований по воспламеняемости 94 V-0. Выводы выполнены по стандарту MIL-STD-202 методом 208 и подготовлены под пайку с температурой до +250oС (до 10 сек.) Монтаж на плату возможно проводить в любом положении.

Технические характеристики

Для рассматриваемого диода дополнительно указано, что проведения измерений был использован однофазный источник переменного тока  (полуволна) с частотой 60 Гц и температура окружающей среды до +25oС.

Максимальные характеристики диода SR360:

  • напряжение: предельное обратное (V RRM) до 60 В; среднеквадратическое (V RMS) до 42 В; запирающее (V DC) до 60 В;
  • ток: прямой выпрямленный (IO) до 3.0 А; импульсный до 80А (в течении 8.3 мсек. согласно JEDEC);
  • падение напряжения на переходе (V F): до 0.70 В (при IO до 3.0 А);
  • ёмкость перехода (C j) до 250 пФ (при F до 1.0 МГц, VDC до 60 В);
  • температуры кристалла (T J) и хранения (Tstg): от -65 до +150oС.

В связи с отсутствием классического кремниевого PN-перехода, устройство обладает высоким быстродействием и почти не перегревается при работе на высоких частотах с предельно допустимыми токами. Однако, при превышении указанных выше значений может достаточно быстро выйти из строя. Для ёмкостных нагрузок производители рекомендуют снижать прямой ток на 20 %.

Аналоги

В настоящее время для SR360 не составит труда найти аналог, в последнее время у него появилось множество альтернатив. Самым известным считается уже немного устаревший, но довольно популярный у радиолюбителей 1N5822. У обоих устройств даже корпуса одинаковые. Если придирчиво сравнить эти диоды между собой, то конечно можно обнаружить некоторые различия. Например, у последнего падение напряжение на переходе при прямом включении меньше (VF до 0.525 В). Обратный ток (IR) наоборот значительно больше и достигает 2 мА. Однако в рабочем состоянии, при достижении температуры окружающей среды (ТА) от +100 oС,  у обоих устройств значения IR выравнивается и находятся в интервале от 20 до 30 мА (в зависимости от производителя).

В случае необходимости подбора замены для  SR360, кроме указанного выше 1N5822, можно рекомендовать следующие диоды: 31DQ06, MBR360, SB360, SD360, SR306. По своим параметрам они незначительно отличатся от рассматриваемого. Отечественных аналогов не существует.

Производители

Современные диоды Шоттки SR360 изготавливают многие зарубежные компаний, в основном китайского происхождения. Например, их производством занимаются: Guangdong Juxing Electronics Technology; Shunye Enterprise; HY ELECTRONIC; Shanghai Leiditech Electronic; Won-Top Electronics; Comchip Technology; SeCoS Halbleitertechnologie; Shenzhen Ping Sheng Electronics; Shenzhen Luguang Electronic Technology; First Components International; DC Components. Скачать datasheet можно по ссылкам с наименованием изготовителя, в том числе на русском языке тут.
