Характеристики диода 1N5822

Полупроводниковое устройство 1N5822 представляет собой обыкновенный диод Шоттки, его основные характеристики (на русском языке) будут рассмотрены в данной статье. Он разработан для применения в высокочастотных импульсных схемах и рассчитан на работу с небольшими источниками питания (до 40 В) со средневыпрямленным током до 3 А. Довольно часто встречается в устаревших ИБП в цепи выпрямителя или стабилизатора напряжения, а также в качестве компонентов защиты от холостого хода и смены полярности.

Многие, особенно начинающие радиолюбители, неправильно именуют диод 1N5822, называя его «in5822». Данная ошибка, скорее всего, связана с маркировкой устройства, в самом начале которой на черном фоне пластикового корпуса отчетливо видны символы «IN».

Цоколевка

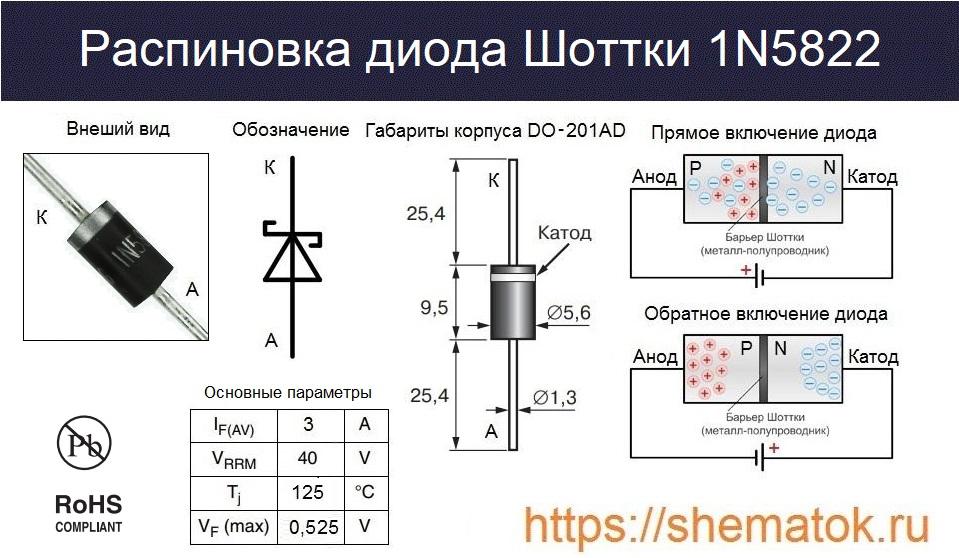

1N5822 изготавливается большинством производителей в литом пластмассовом корпусе DO-27 (современный аналог DO-201AD), который соответствует огнеупорному классу защиты UL 94V-0. Имеет два гибких осевых вывода, подготовленных под пайку по американскому стандарту MIL-STD (обычно не ниже MIL-STD-202). Катодная сторона отмечена специальной меткой серого цвета. Вес устройства не превышает 1.1-1.2 г. Внешний вид и габариты представлены на рисунке.

Распиновка 1n5822

Последние версии рассматриваемого устройства почти все компании-изготовители стараются подгонять под требования экологических норм европейской директивы RoHS и стандартов безсвинцовых технологий Pb-Free. Более подробную информацию об этом можно узнать из технического описания на выбранное изделие от производителя (datasheet).

Технические характеристики

При ознакомлении с техническими характеристиками 1n5822 с барьером Шоттки в первую очередь необходимо обратить внимание на требования к электропитанию, которое не должно превышать допустимые 40 В. Надо учитывать, что у рассматриваемого изделия относительно небольшое падение напряжения при прямом включении (от 525 до 600 мВ) и предельном токе до 3 А. При этом, благодаря отсутствию p-n-перехода оно обладает достаточно высоким быстродействием, поэтому слабо подвержено перегреву на высоких частотах, особенно при работе с большими токами. В сравнении с обычными диодами, при одинаковых температурных режимах, менее требовательно к дополнительным мерам охлаждения (установке радиатора и т.п.)

Максимальные значения параметров

Вместе с положительными качествами 1N5822 нужно отметить и отрицательные. Например, даже при кратковременном превышении пикового обратного напряжения (VRRM свыше 40 В) устройство неминуемо выходит из строя. К негативным факторам можно отнести нагрев изделия, особенно при повышении температуры окружающей среды (ТА). В этом случае почти мгновенно вырастают токи утечки и если их значения превысят допустимые пределы (IR от 0.5 до 2.0 мА) – может произойти тепловой пробой.

Рассмотрим максимально допустимые параметры диода 1N5822 более подробно (при ТА = +25oС):

  • напряжения: пиковое обратное (VRRM) до 40 В; среднеквадротическое (VRMS) до 28 В; запирающее (VRRM) до 40 В;
  • токи: прямой выпрямленный (IO) до 3 А; импульсный до 80 А (в течении 8.3 мсек. по методу Jedec);
  • падение напряжения (VF): до 0.525 В (при IO до 3 А); до 0.950 В (при IO до 9 А);
  • ёмкость перехода (Cj) до 200 пФ;
  • тепловое сопротивление (RθJA) до 40 oС/Вт;
  • ток утечки (IR): до 0,2 мА (при ТА до +25oС); до 10 мА (при ТА = +125oС);
  • температуры кристалла (TJ) и хранения (Tstg): от -65 до +125 oС.

Указанные значения справедливы для напряжения полуволны с частотой 60Гц. Для ёмкостных нагрузок необходимо снижать ток на 20 процентов.

Аналоги

У 1N5822 существует достаточно качественный современный аналог. Им является более мощный диод 31DQ04 в корпусе С-16 от компании Vishay (IO до 3 А). У последний немного другой рабочий диапазон температур (ТА от +25 до + 150 oС). Вместе с этим у него немного большее VF до 0.57 В (при IO до 3 А). Возможно, в качестве замены подойдут: SB340; MBR340P. Последние почти полностью идентичны по своим параметрам с рассматриваемым.

Производители

Скачать datasheet 1N5822 (на русском языке в формате pdf) можно здесь. В настоящее время рассмотренный диод выпускают почти все известные зарубежные компании занимающиеся микроэлектроникой. Посмотреть техническую документацию также возможно по ссылкам с наименованием производителя: ON Semiconductor, ST Microelectronics, DC Components, Vishay, Diodes Incorporated; Micro Commercial Components; Won-Top Electronics.
