Характеристики диода FR207

Несмотря на небольшие габариты, диод FR207 имеет высокие характеристики по максимальному обратному напряжению (1000 В) и прямому пропускаемому току (2А). Вместе с тем, у него наихудшее время восстановления (до 500 нсек) по сравнению с собратьями из линейки FR201-206. Он применяется обычно в платах мощных импульсных источников питания, схемах стабилизации и выпрямления. Производители в своих datasheet отмечают его стойкость к перегрузками и хорошую надежность в работе.

Цоколевка

FR207 выпускается в корпусе DO-201AD (обновлённый DO-27), который имеет два аксиальных гибких вывода. Со стороны катода (К) имеется сероватая полоска. Вес изделия 1,18-1,19 г.

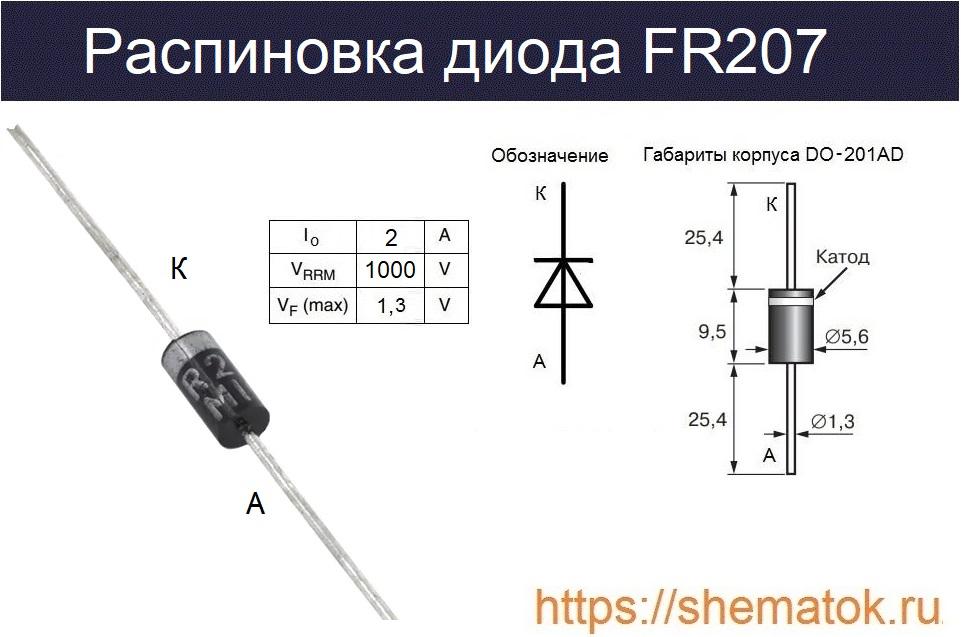

Распиновка FR207

Технические характеристики

FR207, как указано в datasheet, относят к быстро восстанавливающимся (на английском языке — fast recovery). Максимальная частота переменного напряжения, при номинальном токе (2А), на которой он способен стабильно работать и не перегревается, составляет 50 Гц, а у последних версий диода может доходить до 60 Гц. В случае ёмкостной нагрузки ток необходимо снизить на 20%. Ниже рассмотрим его наиболее важные технические параметры и особенности.

Максимальные параметры

Предельно допустимые эксплуатационные значения для диода FR207 (при условии температуры окружающей среды (TJ) не более +25ОС):

  • напряжение: пиковое импульсное обратное (VRRM) – до 1000 В; постоянное запирающее (VDC) – до 1000 В; среднеквадратичное (VRMS) – до 700 В;
  • температура окружающей среды: при работе (TJ) -65…+150 ОС; при хранении (TSTG) -65…+150 ОС;
  • токи: средний прямой выпрямленный (IO) – до 2 А; импульсный – до 70 А (8,3 сек. по методике JEDEC); обратный – до 5 мкА (при TJ до +25ОС), до 200 мкА (при TJ до +100ОС);
  • падение напряжения на открытом диоде (VF) – до 1,3 В;
  • типовое время рассасывания (TRR) – до 500 нсек;
  • тепловое сопротивление (ROJA) – 40 ОС/Ват.

Стоит отметить, что указанные выше характеристики подставлены по итогам измерений проведённых производителем при работе устройства на частоте 1 МГц, при VDC=4,0 В. Величина TRR определялась при следующих условиях: IO=0,5 А, IR=1А, ток обратного восстановления (IRR) — 0,25 А.

Параметры на графиках

Значения указанных выше параметров зависят от условий, в которых работает изделие. Некоторые из них лучше отражают графики, приведённые в техническом описании. Например, ёмкость перехода у FR207 заметно снижается при повышении обратного напряжения.

Зависимость параметров FR207 от напряжения и температуры

На рисунке выше, представлен график характеризующий линейное снижение среднего пропускаемого тока, при нагреве изделия более, чем на +75 ОС в бытовой электросети с частотой 60 Гц. При превышении порога в +150 ОС устройство работать не будет.

Аналоги

Диод FR207 возможно заменить на аналоги, имеющие схожие характеристики или незначительно отличающиеся. В некоторых случаях используют устройства с более низким обратным напряжением, например: FR206, BY299, или более мощные FR307. Там где не важна скорость восстановления, можно поменять на 1N4007 (TRR = 1500 нсек) или на российский КД243Ж.

Производители

Диод FR207 производят много иностранных компаний и продают по достаточно демократичным ценам (от 5 руб. за 1 шт.) Наиболее известными из них являются: MIC GROUP RECTIFIERS, Microdiode Electronics, Taiwan Semiconductor, Shenzhen Yixinwei Technology, Dc Components, Yangzhou yangjie electronic, Kingtronics International Company, Rectron Semiconductor. Datasheet от fr207 на русском языке возможно скачать по следующей ссылке.
