Согласно техническим характеристикам, 1N5399 является кремниевым диодом общего применения. Чаще всего используется в выпрямителях блоков питания. Он может использоваться в качестве варикапа, так как имеет небольшую ёмкость. Может выдерживать большой ток в прямом направлении при маленьком напряжения на нём. Также выделяется небольшим током утечки.

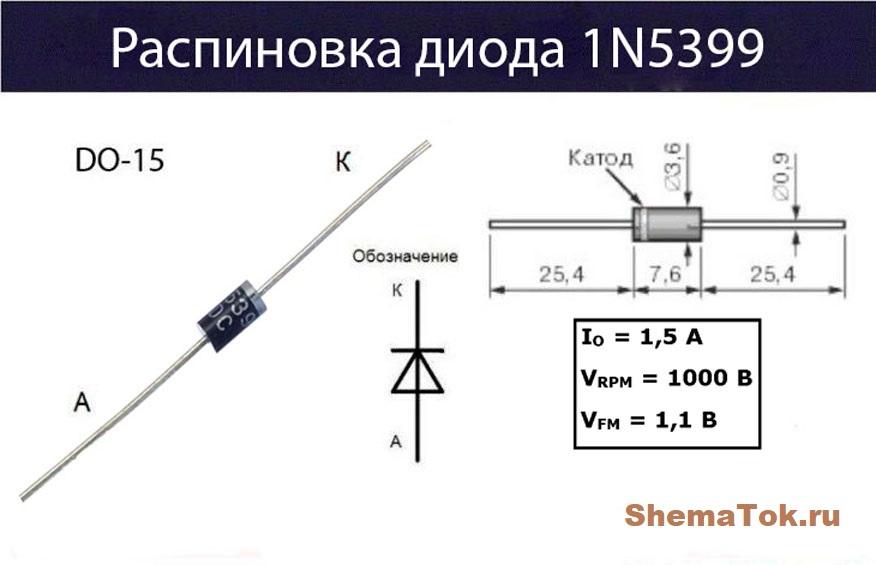

Цоколевка
Изготовлен в корпусе DO-15 из негорючего пластика. Возле катодного вывода нанесена маркировочная полоса.
Если вам нужны услуги и требуется гидроабразивная резка в СПб то рекомендуем промышленную компанию «ПРОМЭКС». Качество проверенное временим, компания работает с 2002 года и зарекомендовала себя как профессионал своего дела.
Технические характеристики
Чаще всего производители в сначала приводят максимально допустимые характеристики. Это связано с тем, что они показывают предельные возможности диода. Стандартная температура при измерении равна 25°С. Для 1N5399 они равны:
- обратное напряжение (импульсное) VRRM = 1000 В;
- средний ток, измеренный при температуре 75ОС IF(AV) = 1,5 А;
- максимальный импульсный ток IFSM = 50 А;
- максимальная мощность PD = 4,8 Вт;
- термическое сопротивление кристалл – окружающая среды RθJA = 26 ОС/Вт;
- диапазон температур кристалла TJ = -55 … +150ОС;
- диапазон рабочих температур TSTG = -55 … +150ОС.
После максимально допустимых параметров производители указывают электрические характеристики транзистора. Тестирование проводится при той же температуре окружающей среды, что и при измерении максимальных значений. Остальные параметры, при которых проводилось тестирование, представлены в отдельной колонке, которая называется «Режимы тестирования»
| Электрические характеристики диода 1N5399 (при Т = +25 оC) | ||||
| Параметры | Режимы тестирования | Обозн. | Значение | Ед. изм |
| Прямое напряжение | IF = 3 А | VF | 1,4 | В |
| Обратный ток | TJ = 25°C | IR | 5 | мкА |
| TJ = 100°C | 300 | мкА | ||
| Ёмкость перехода | VR= 4.0 В, f = 1.0мГц | CJ | 25 | пФ |
Одной из важных свойств 1N5399 является зависимость тока от напряжения при открытом диоде. Из графика видно, что увеличении тока напряжения растёт сначала очень быстро, а потом скорость постепенно уменьшается. Когда разность потенциалов достигает величины 0,8 В зависимость становится очень близкой к линейной.
Как уже говорилось 1N5399 имеет ёмкость и может использоваться в качестве варистора. Поэтому полезно рассмотреть график зависимости ёмкости от приложенного к диоду обратного напряжения. Как видно из рисунка он имеет форму немного вогнутой линии и с увеличением разности потенциалов постепенно уменьшается.
Интересно также посмотреть, как изменяется максимальная величина выпрямленного прямого тока от температуры окружающей среды. Как мы видим из графика, до 55ОС его величина постоянна и равна 3 А. После этого, начинает снижаться и при 150 ОС становиться равной 0 А. На рисунке ниже представлена кривая снижения номинального прямого тока в зависимости от температуры.
Аналоги
Перечислим зарубежные аналоги диод 1N5399, характеристики которых наиболее точно совпадают:
- 1N4249;
- V03J;
- GP15M.
Существует также отечественный диод, на который можно заменить рассматриваемый, это КД258Д.
Производители
Перечислим самых крупных производителей 1N5399:
- Kingtronics International Company;
- HY ELECTRONIC;
- Diodes Incorporated;
- Won-Top Electronics;
- Fairchild Semiconductor;
- Diotec Semiconductor;
- Yangzhou yangjie electronic;
- Chongqing Pingwei Enterprise;
- Rugao Dachang Electronics;
- Gulf Semiconductor.
