Транзистор TIP127



Согласно своим характеристикам, транзистор TIP127 относится к мощным кремниевым p-n-p изделиям. Он является составным, биполярным, выполненным по схеме Дарлингтона. Может использоваться в схемах управления, где не важна высокая скорость переключения, но требуется большая мощность. Также применяется в системах управления импульсным двигателем и в усилителях общего использования.

Распиновка

Цоколевка у TIP127 следующая. Большинство фирм производителей изготавливают данный транзистор в корпусе ТО-220 с жесткими выводами. Материал корпуса пластмасса. Первый вывод слева, если смотреть со стороны маркировки является базой, второй коллектором, третий эмиттером. Коллектором также является металлическое основание.

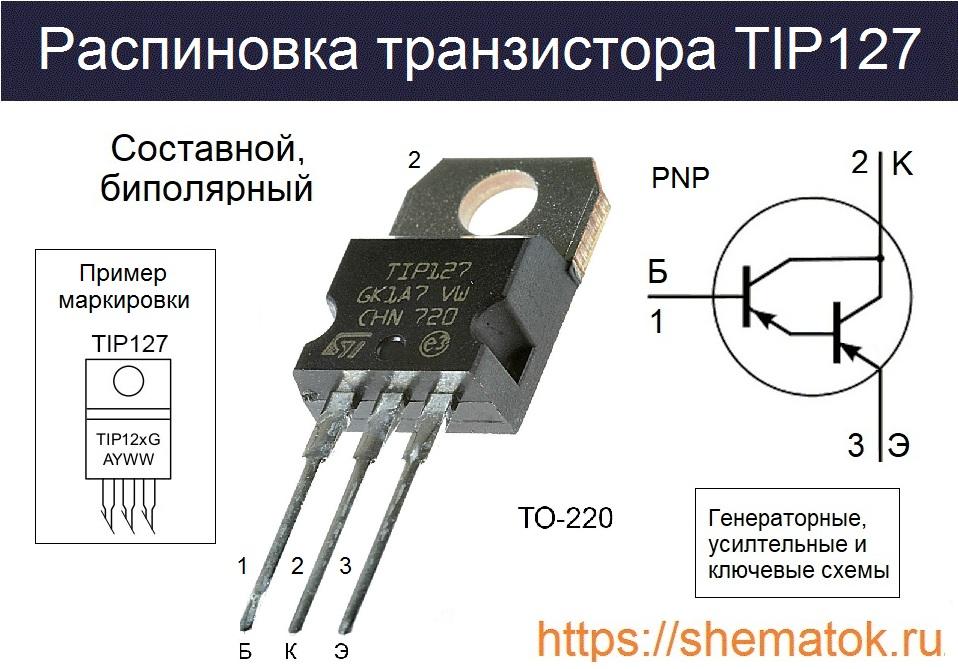

TIP127 цоколевка



Но есть и исключения из правил. Так, компания Unisonic Technologies выпускает данный прибор в другом пластовом корпусе ТО-126. Первая ножка рассматриваемого устройства – эмиттер, вторая – коллектор, третья – база.

Маркировка

На лицевой стороне корпуса транзистора наносится маркировка. На ней расположены такие сведения:

  • название устройства (TIP127);
  • буква G означает, что прибор не содержит свинца;
  • А – место сборки;
  • год выпуска;
  • рабочая неделя.

Технические характеристики

Максимальные значения параметров транзистора TIP127 компании-производители обычно указывают в самом начале технической документации. Они измеряются при температуре +25ОС. Рабочие значения должны быть меньше предельно допустимых на 20%. Рассмотрим их подробнее:

  • Максимальное напряжение между коллектором и базой VCBO (Uкб max) = — 100 В;
  • Предельно допустимое напряжение коллектор-эмиттер VCEO (Uкэ max) = -100 В;
  • Наибольшее возможное напряжение между эмиттером и базой VEBO (Uэб max) = -5 В;
  • Максимально допустимый постоянный ток коллектора IC (Iк max) = -5 А;
  • Наибольший допустимый кратковременный ток коллектора ICP (Iк пик ) = -8 А;
  • Предельно допустимый постоянный ток базы IВ (IБ max)
  • Максимальная рассеиваемая мощность коллектора РСк max) = 65 Вт;
  • Диапазон рабочих температур Tstg = -65 … 150 оС;
  • Максимальная температура перехода Tj = 150 оС.

Электрические характеристики

В таблице электрических параметров имеется специальный столбец, в котором приведены значения, при которых производитель тестировал устройства. Измерение производится при той же температуре, что и при определении максимальных параметров.

Электрические параметры tip127 TO-220

Тепловые параметры

Тепловые характеристики полупроводниковых элементов имеют большое значение. Особенно в конструкциях, где транзистор должен рассеивать значительную мощность. Для подобных схем правильный выбор радиатора имеет решающее значение. Его применение позволяет добиться наилучших результатов в производительности и сгладить негативное влияние от нагрева. Тепловые значения у TIP127 TO-220

Необходимо помнит, что без охлаждения, вместе с увеличением температуры, рассеиваемая мощность устройства резко падает. Практически все производители наглядно представляют эти изменения в даташит в виде графиков.

Аналоги

Транзистор TIP127 имеет много зарубежных аналогов. Приведем устройства, которые имеют такой же корпус, расположение выводов, электрические и функциональные характеристики: 2N6035, 2N6040, 2N6041, 2N6042, 2SB673, 2SB791, ECG26, TIP125, TIP126. На данные приборы можно менять без внесения изменений в электрическую схему.

Существуют похожие транзисторы, которыми можно заменить рассматриваемый, но некоторые электрические параметры могут отличаться: 2SB1024, 2SB676, BD332, BD334, BDT60B, BDW24C, BDW64C, KSB601, KTB1423, NSP702, TIP627.

Имеется также отечественный аналог TIP127 — КТ8115А.

Рекомендуемая комплементарная пара – TIP122.

Производители

Занимаются производством рассматриваемого транзистора такие зарубежные фирмы: STMicroelectronics, Fairchild Semiconductor, Unisonic Technologies, Foshan Blue Rocket Electronics, ON Semiconductor, Foshan Blue Rocket Electronics, Continental Device India Limited, TRANSYS Electronics Limited, JILIN SINO-MICROELECTRONICS, Savantic, Tiger Electronic, TAITRON Components Incorporated, Central Semiconductor, Power Innovations, SHENZHEN KOO CHIN ELECTRONICS, TAI-SAW TECHNOLOGY, KEC(Korea Electronics), Wing Shing Computer Components, New Jersey Semi-Conductor Products, SemiHow, Motorola, Comset Semiconductor, Boca Semiconductor Corporation, Nanjing International Group, Weitron Technology, First Components International, Rectron Semiconductor, Mospec Semiconductor. Кликнув по ссылке, можно скачать datasheet tip127 компании-изготовителя.

На Российском рынке наиболее распространены транзисторы STMicroelectronics.
