Транзистор TIP122

Благодаря своим характеристикам транзистор tip122 возможно использовать в различных преобразователях напряжения, источниках питания, усилителях постоянного тока и коммутационных системах. Это мощный, кремниевый, составной биполярный n-p-n транзистор, изготовленный по эпитаксиально-планарной технологии с применяем схемы Дарлингтона. В связи с этим, он имеет высокий коэффициент усиления в сочетании с очень низким напряжением насыщения.

Распиновка

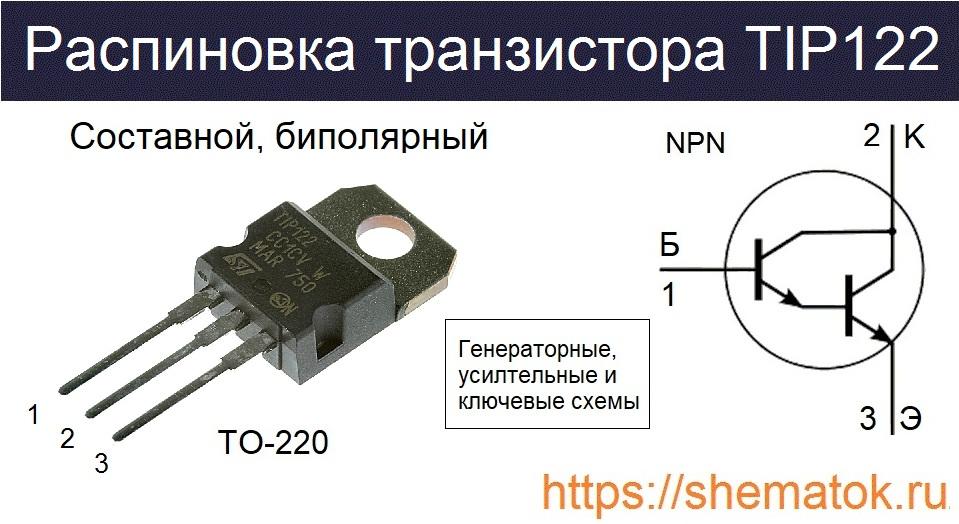

Цоколевка TIP122, если смотреть на транзистор со стороны маркировки, следующая: первая ножка слева — база, вторая — коллектор, третья — эмиттер. Выпускаются исключительно в пластмассовом корпусе TO-220 с жесткими выводами. Может встречается в полностью закрытом TO-220FP и более современном TO-220AB.Цоколевка tip122

Технические характеристики

Приведем технические характеристики на транзистор TIP122. Основными для данного устройства считаются:

  • Предельное напряжение между коллектором и эмиттером — 100 В;
  • Максимальное напряжение между коллектором и базой — 100 В;
  • Допустимое напряжение между эмиттером и базой — 5 В;
  • Рассеиваемая мощность до 65 Вт;
  •  Коэффициент усиления по току (hfe) от 1000;
  • Максимальный ток коллектора — 8 А;
  • Диапазон рабочих температур -65…+160 0С, у кристалла до 150 0С.

Электрические

При проектировании схем с транзистором TIP122 нужно учитывать, что прибор не должен работать в условиях, превышающих рекомендуемые производителем. Длительное воздействие напряжений, выше этих значений, может отрицательно сказаться на работоспособности устройства. Ниже, в таблице, приведены его электрические параметры для температуры 25 0С.

Электрические параметры TIP122

Обязательно обращайте внимание на температурные показатели.

Тепловые значения у TIP122

Аналоги и комплементарная пара

Российскими аналогами TIP122 можно назвать: КТ8147А, KT716A, KT8116B. У зарубежных производителей также множество похожих устройств: TIP121, TIP121, 2N6043, 2N6044, 2SD1196, 2SD633, 2SD970, D44D3, ECG261. Ближайшими по своим параметрам являются: KSD560(Fairchild), KTD1413 (KEC), NSP701 (National Semiconductor), RCA122 (Vishay), TIP622 (Texas Instruments), 2SC1883 (Sanyo), 2SD1414, 2SD686 (Toshiba), BDT61B (Power Inovation).

Перед заменой исходного транзистора на его аналог всегда нужно внимательно сравнивать все их показатели, и учитывать особенности электрической схемы и режимы работы.

Комплементарной парой для него будет PNP-транзистор TIP127.

Примеры использования

Вариантов применения транзистора TIP122 и его схем включения достаточно много, их просто невозможно уместить в одну статью. Поэтому рассмотрим только некоторые схемы с его участием. Первая — усилитель звуковой частоты на 12 Вт, вторая — автоматический регулятор скорости вращения вентилятора.

Усилитель низкой частоты

Данный усилитель сделан на микросхеме операционном усилителе TL081 и двух выходных транзисторах TIP122 и TIP127. При нагрузке 8 Ом рассматриваемый усилитель способен обеспечить выходную мощность 12 Вт. Напряжение питания данного прибора должно находиться в пределах от 12 до 18 вольт.

Схема простого УНЧ

Автоматический регулятор скорости вращения вентилятора

Рассматриваемый регулятор скорости вращения вентилятора можно использовать для предотвращения перегрева различной бытовой аппаратуры, например, компьютера. Его устанавливают в корпус охлаждаемого им устройства. Данная схема позволяет автоматически регулировать скорость вращения вентилятора, в зависимости от температуры воздуха.Схема регулируемой скорости охлаждения

Температурный датчик LM335 ориентирован на работу при  -40 до +1000 градусов цельсия. Напряжение на нем будет увеличиваться на 10 мВ вместе с ростом вокруг окружающей температуры. Напряжение с него подается на неинвертирующий вход операционного усилителя LM741. Со стабилитрона 1N4733 на инвертирующий вход микросхемы, через потенциометр, подается опорное напряжение 5.1 В.

В данной схеме потенциометр предназначен для регулирования порога срабатывания вентилятора. Транзистор находится в выходном каскаде усилителя и предназначен для непосредственного управления вентилятором.

Производители

DataSheet транзистора TIP122 можно посмотреть от следующих производителей: Motorola Inc, STMicroelectronics, KEC(Korea Electronics), Unisonic Technologies, Diotec Semiconductor, TRANSYS Electronics Limited, TAITRON Components Incorporated, Dc Components, SemiHow Co. Ltd, ON Semiconductor, Micro Commercial Components, Tiger Electronic Co. Ltd, Bourns Electronic Solutions, New Jersey Semi-Conductor Products, Inc, JILIN SINO-MICROELECTRONICS CO., LTD, Foshan Blue Rocket Electronics Co.,Ltd.
