Транзистор S9018

Согласно техническим характеристикам S9018 (он же SS9018) является сверхвысокочастотным биполярным кремниевым NPN-транзистором Samsung Semiconductor. Когда-то их выпускала только южно-корейская компания. Его современные аналоги, в настоящее время, делают другие производители. При этом первые символы в маркировке у них могут отличаться от оригинала, а цифры указывать именно на это устройство. Основное предназначение — AM/FМ-усилители, а также гетеродина в FM FM/VHF тюнерах.

Цоколевка

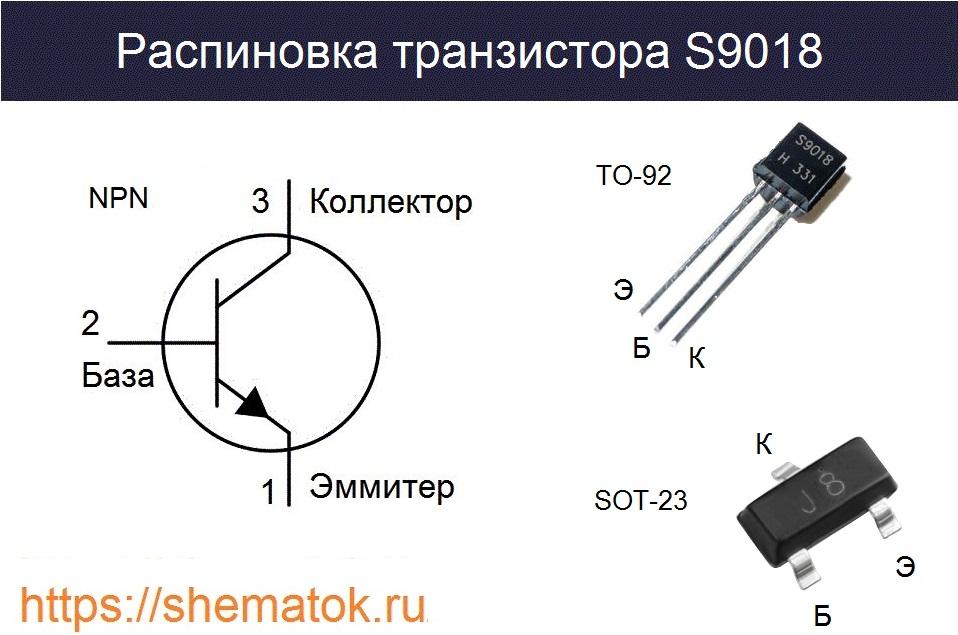

Транзисторы S9018 выпускают в пластиковой упаковке в двух вариантах: для поверхностного монтажа (SOT-23) и для дырочного монтажа (TO-92). Последние имеют следующую распиновку (если смотреть на корпусе, со стороны маркировки): левый вывод — эмиттер (Э), средний — база (Б), правый — коллектор (К).транзистор s9018 цоколевка

Изделия в SMD-корпусе SOT-23 маркируются символами «J8». Имеют распиновку — БКЭ. Коллектор сверху.

Технические характеристики

S9018 относятся к малошумящим (NC до 4,0 дБ) широкополосным транзисторам. Типовая граничная частота коэффициента передачи тока находится в районе 700-800 МГц. У современных версий она достигает уровня в 1100 МГц. Это одни из важнейших характеристик для данного устройства. Их обычно указывают в самом начале технического описания (datasheet).

Максимальные

Рассмотрим основные характеристики современного S9018 в корпусе ТО-92 от ON Semiconductor. Он наиболее распространен на прилавках российских магазинов радиотоваров. У других версий, в том числе и SMD-исполнении, параметры немного хуже и этот момент надо учитывать.

Максимально допустимые значения параметров у S8019 (при ТА до +25 oC):

  • допустимое напряжение: К-Б (VCBO) до30 В; К-Э (VCEO) до 15 В; Э-Б (VEBO)  до 5 В;
  • ток коллектора (IС max)до 50 мА;
  • рассеиваемая мощность (PC max) до 400 мВт;
  • температура: рабочая (Tstg) от – 55 до +150°C; p-n-перехода (Tj) до до +150°C.

Не допускается превышение указанных значений параметров, а также длительная работа устройства на предельных режимах эксплуатации. Для транзисторов в SMD-корпусе максимальная заявленная мощность, при этом, не превышает 200 мВт.

Электрические

Помимо приведенных выше параметров, при выборе устройства следует также обращать внимание на электрические характеристики. Ниже приведена таблица с их значениями, протестированными при температуре +25 ОС. Остальные условия, важные для проведения тестирования находятся к колонке «Режимы измерения».

Электрические параметры s9018

Классификация по HFE

S9018 классифицируется по коэффициенту усиления по току (HFE). Наиболее распространенной является группа «H» с HFE от 97 до 146. Она указывается в конце маркировки транзистора.

Классификация S9018 по Hfe

Некоторые компании, например Daya Electric Group, делят свои изделия на две группы по HFE: «L» от 70 до 150 и «Н» от 105 до 190.

Аналоги

Основные характеристики транзистора S9018 схожи с сериями КТ368, КТ6113 — ближайшие российские функциональные аналоги. Для большинства схем они подойдут в качестве замены. Однако стоит учитывать, что у отечественных другая распиновка (КБЭ) и большой разброс по HFE и меньшая заявленная рассеиваемая мощность.

Зарубежными полными аналогами являются: SS9018, С9018, 2SC9018, KTC9019. По сути, это полные копии рассматриваемого транзистора, но с другой маркировкой. В настоящее время их выпускают многие китайские компании.

Производители

Основным производителем s9018, продукция которого широко распространена в России, является американская корпорация ON Semiconductor. Подобные устройства встречаются в российских магазинах и от других фирм: Fairchild Semiconductor, Daya Electric Group, SeCoS Halbleitertechnologie, Sunmate Electronic, Shenzhen Luguang Electronic Technology. Их даташит можно скачать, кликнув по наименованию компании. А вот  datasheet на русском языке для SMD-версии.
