Транзистор S9012 (SS9012, C9012, 2SС9012)

По своим техническим характеристикам биполярный кремниевый транзистор S9012 (он же SS9012, C9012, 2sc9012), выделяется хорошей линейностью коэффициента передачи тока Hfe, высокой частотой и может выдерживать значительный коллекторный ток. Изготавливается по эпитаксальной технологии и имеет структуру p-n-p. Наиболее часто используется в предварительных каскадах усилителей. Его можно также встретить в выходных каскадах УНЧ небольшой мощности.

Роспиновка

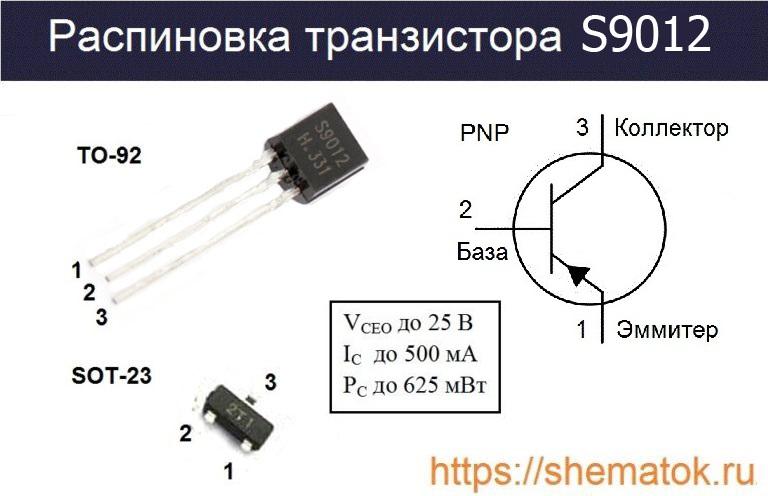

Производители выпускают цоколевку s9012 в двух корпусах SOT-23 (SMD) и в классическом пластиковом ТО-92. Маркируются транзисторы в корпусе для SMD монтажа обозначением 2T1. Ниже приведена схема рассматриваемого изделия этих типах упаковки. Здесь цифрой 1 обозначен эмиттер, 2 – база, 3 – коллектор.распиновка s9012

Технические характеристики

При проектировании нового электронного устройства в первую очередь следует обратить внимание на предельно допустимые характеристики используемых транзисторов. Если один или несколько значений превысят их, то прибор выйдет из строя. Поэтому надо чтобы рабочие значения параметров при эксплуатации были на 20 % меньше максимальных. Для S9012, согласно технической документации от разных производителей, они имеют такие величины:

  • наибольшее возможное напряжение между коллектором и базой VCBO (Uкб max) = -40 В;
  • предельно допустимое напряжение между коллектором и эмиттером VCEO (Uкэ max) = -25 В;
  • максимально возможное напряжение между эмиттером и базой VEBO (Uэб max) = -5 В;
  • предельно возможный постоянный ток коллектора IC (Iк max) = -500 мА;
  • максимально допустимая мощность, рассеиваемая на коллекторе РСк max) = 625 мВт;
  • наибольшая возможная температура на кристалле TС до +150ОС;
  • диапазон рабочих температур Tstg = -55 … 150ОС;

Выше приведены данные для изделий, выполненных в корпусе ТО-92. Устройства в SOT-23 имеют меньшую допустимую мощность рассеивания 300 мВт. Некоторые фирмы-производители в своей документации пишут разные значения для максимального напряжения коллектор-эмиттер VCEO (Uкэ max). Например у компании Nanjing International Group оно равно 30 В, а у фирмы Tiger Electronic – 20 В.

Электрические параметры

Рассмотрим электрические параметры S9012. Они не менее важны для инженера, занимающегося разработкой устройств на данном транзисторе. Их значения также тестировались в лаборатории при температуре +25ОС:Электрические параметры s9012

Классификация по hfe

Транзистор S9012 делится на несколько классов, в зависимости от коэффициента передачи тока hfe1 измеренного, при VCE (Uкэ) = 1В и IC (Iк) =50 мА. Большинство компаний подразделяют свои изделия на три класса: L с коэффициентом передачи тока от 120 до 200, H от 200 до 350 и J от 300 до 400. Однако некоторые, например Jiangsu High diode Semiconductor (для своей продукции в корпусе ТО-92) и Weitron Technology делят свои изделия на шесть категорий:

КатегорияDEFGHI
hfe164-9178-11296-135112-166144-202190-300

Комплементарная пара

У рассматриваемого устройства существует комплементарная пара, рекомендуемая всеми фирмами-производителями — S9013.

Аналоги

В качестве аналогов для транзистора S9012 можно использовать такие зарубежные устройства: 2S A708, BC 527, KSA 708, KSP 55, MPS 6652G, MPSA 92, MPSA 93, MPSW 51, MPSW 51A, MPSW 51AG, MPSW 51G, MPSW 55, MPSW 55G, MPSW 56, MPSW 56G, MPSW 92, MPSW 92G, PN 4354, ZTX 554, ZTX 555, ZTX 556, ZTX 557. В качестве альтернативы для замены также можно рассмотреть 2SA562, но у него другая цоколевка — ЭКБ.  Имеются и отечественная замена: КТ681А, КТ6109А, КТ6109Б, КТ6109В, КТ6109Г, КТ6109Д.

Транзисторы с маркировкой 2sc9012, ss9012, c9012 являются «близнецами-братьями» для рассмотренного s9012, с полностью идентичными параметрами.

Производители

DataSheet от транзистора S9012 можно скачать от фирм которые занимаются их производством: SeCoS Halbleitertechnologie, Galaxy Semi-Conductor Holdings, Jiangsu Changjiang Electronics Technology, Jiangsu High diode Semiconductor, KEC Semiconductor, Weitron Technology, Nanjing International Group, Tiger Electronic, SHENZHEN SLS TECHNOLOGY, Diode Semiconductor Korea, Daya Electric Group, SHIKE Electronics, SHENZHEN KOO CHIN ELECTRONICS, GUANGDONG HOTTECH INDUSTRIAL, DONGGUAN YOU FENG WEI ELECTRONICS, Shenzhen Jin Yu Semiconductor.

На отечественном рынке данные изделия представлены несколькими компаниями: Weitron TechnologyKEC Semiconductor.
