Транзистор S9013 (C9013)



Согласно своим техническим характеристикам, высокочастотный биполярный транзистор S9013 (c9013) отличается повышенной мощностью (до 625 мВт), большим коллекторным током (до 500 мА) и хорошей линейностью коэффициента Hfe. Поэтому он часто используется в выходных каскадах усилителей класса В (до 1 Вт) и портативных радиостанциях. Но, может применяться и в ключевых схемах. Этот эпитаксиально-планарный кремниевый полупроводниковый триод имеет структуру n-p-n.

Распиновка

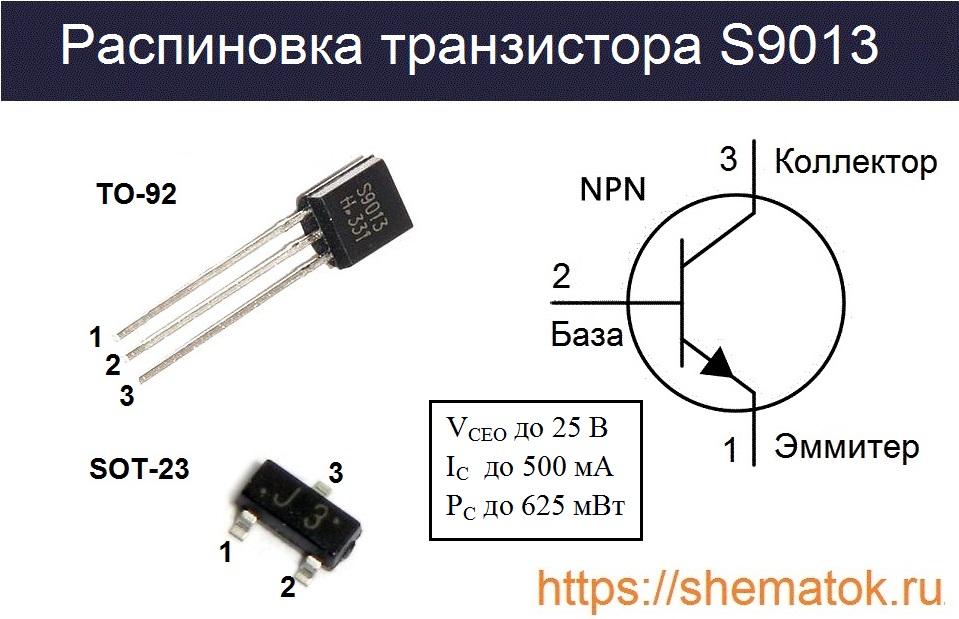

Цоколевка у транзистора S9013 зависит от его конструктивного исполнения. Он встречается в классических пластиковых упаковках для дырочного (TO-92) и поверхностного монтажа (SOT-23). Оба корпуса имеют три стандартных металлических вывода. Если смотреть на маркировку ТО-92, то они имеют следующее функциональное назначение (слева на право): эмиттер (Э), база (Б), коллектор (К). А у SOT-23 такое – Б К Э. s9013 цоколевка

Технические характеристики

Транзистор S9013 (ТО-92) имеет такие максимально допустимые технические характеристики (при температуре окружающей среды +25ОС):

  • максимальное напряжение между коллектором и базой VCBO (Uкб max) = 40 В;
  • наибольшее допустимое напряжение между коллектор-эмиттером VCEO (Uкэ max) = 25 В;
  • напряжение между эмиттером и базой максимально возможное VEBO (Uэб max) = 5 В;
  • максимально возможный постоянный ток коллектора IC (Iк max) = 500 мА;
  • предельно допустимая мощность, рассеиваемая на коллекторе РСк max) = 625 мВт;
  • статический коэффициент передачи тока Hfe (H21э) от 64 до 400;
  • диапазон рабочих температур Tstg = -55 … 150ОС;

Устройства в корпусе SOT-23 имеют меньшую допустимую мощность рассеивания  — до 300 мВт. Также стоит отметить, что параметр Uкэ max у современных производителей может немного отличатся на ± 5 В.

Электрические

Теперь перейдем к рассмотрению электрических значений S9013. Они так же приведены с учетом температуры окружающего воздуха до +25ОС. Показатели дополнительных параметров, при которых производителем проводились измерения, представлены отдельным столбцом. Эти данные свойственны всем транзисторам данного вида, не зависимо от типа корпуса.Электрические параметры S9013 (ТО-92)

Классификация

В зависимости от статического коэффициента передачи по току (hfe) при VCE (Uкэ) = 1В и IC (Iк) =50 мА,  рассматриваемое устройство подразделяют на семь классов: D (64-91); Е (78-112); F (96-135); G (112-166); H (144-202); I (190-300), J (300-400). Как видно из классификации, максимальным hfe обладают транзисторы S9013I и S9013J. В продаже наиболее чаще встречаются S9013H и S9013G, реже S9013D.

Аналоги

У транзистора S9013 отсутствуют полные аналоги. SS9013, C9013, MMBT9013, KTC9013 не в счёт, так как они фактически тоже самое, просто с другой маркировкой. На наш взгляд эта лучшая альтернатива рассматриваемому устройству. Но если таких нет, то можно использовать в качестве замены другие, например: S8050, 2N3904, 2N4401, BC547, BC337, 2N2222 и т. д.

Символ «S», в начале обозначения, s9013 указывает на первого производителя этого транзистора — компанию Samsung Semiconductor.

Наиболее подходящим российским аналогом можно считать КТ530. Однако он имеет другую цоколевку (Э Б К), поэтому будьте внимательны при замене. В таком качестве можно рассмотреть также, незначительно отличающуюся по параметрам, отечественную серию КТ680.

Комплементарная пара

Рекомендуемой комплементарной парой, со структурой p-n-p, для рассматриваемого прибора является транзистор S9012.

Производители

На российском рынке представлены следующие производители данного изделия: Micro Commercial Components (MCC), Fairchild Semiconductor. Кликнув по наименованию производителя можно скачать datasheet от s9013. Его так же производят следующие компании: Daya Electric Group Korea Elrctronics (KEC), Jiangsu Semiconductor, Unclassifed Manufacturers, NanjingGroup, Tiger Electronic (TGS), Diode Semiconductor, Dongguan Electronics, Guangdong Hottech Industrial, Jiangsu Electronics Technology,  SeCoS Halbleitertechnologie, Sunmate Electronic и др.
