Характеристики транзистора КТ973

В статье рассмотрены основные технические характеристики отечественных составных транзисторов из серии КТ973 (группы А,Б,В). Согласно классификации в зарубежной литературе, их относят к устройствам сделанным по схеме Дарлингтона. Главной особенностью данных полупроводниковых триодов, благодаря их внутренней структуре, является очень большой коэффициент усиления (h21Е  до 5000).

Цоколевка

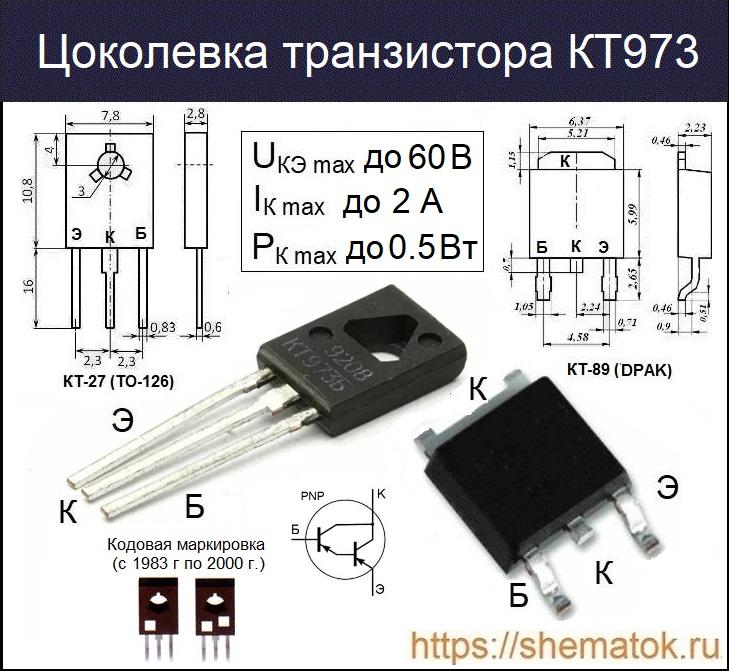

Цоколевка транзисторов из серии КТ973 в пластиковом корпусе КТ-27 (слева на право): Э, К, Б. На изображении ниже представлены внешний вид, условное обозначение и распиновка транзисторов в упаковке КТ-89. Задняя часть (металлическая подложка) имеет физическое соединение с коллектором.

Устройство отвечает требованиям технических условий аА0.336.453. Масса не более 1 гр. Тип – биполярный. Внутренняя структура – составной, кремниевый (Si), эпитаксиально-планарный, PNP.

Используется в качестве усилительных и ключевых силовых транзисторов в различных узлах радиоэлектронного оборудования широкого назначения. Ниже представлены предельные параметры, характерные для всей серии.

Максимальные характеристики КТ973

  • напряжение: К-Э (UКЭmax) до 60 В, К-Б (UКБmax) до 60 В, Э-Б (UЭБmax) до 5 В;
  • коллекторный ток: (IKmax) до 2.0 А, импульсный (IKИmax) до 4.0 А (при tи<10 мкс, Q>5);
  • мощность, рассеиваемая на коллекторе: (PKmax) до 0.5 Вт, (PKИmax) до 1.0 Вт;
  • граничная частота передачи тока (f): до 200 МГц;
  • статический коэффициент усиления по току (h21Е): до 5000;
  • рабочая температура корпуса (TК) до +85 oC;
  • температура p-n-перехода (TП): до +150 oC.

Эксплуатация устройства на максимальных режимах эксплуатации не допускается. В случае превышения значений предельных параметров транзистор чаще всего выходит из строя.

Комплиментарная пара

Благодаря высоким усилительным свойствам для КТ973 разработана комплиментарная пара КТ972. Последняя имеет структуру NPN.

Содержание драгметаллов

Содержание драгметаллов в КТ973 незначительное, в различных справочных данных, указывается на наличие в изделии золота (до 3,5727 г на 1000 шт.) Его присутствие подтверждается заводскими этикетками (НПО «ИНТЕГРАЛ» г. Минск) на транзисторы, выпушенными примерно до 1989 г. Год производства транзистора иногда можно узнать по цифро-буквенной или кодовой маркировке на корпусе. По более новым устройствам, современные предприятия-изготовители информации в части касающейся ДГМ не предоставляют.

Аналоги

Подобрать недорогой и качественный импортный аналог для КТ973 в сейчас довольно сложно. Лучшей заменой, в настоящее время, для него считается отечественная серия КТ8130. Из зарубежных, в качестве замены, можно рассмотреть немного отличающиеся по параметрам: 2SB1274, MJD127, 2SB986U. Полным прототипом считается BD876, но он уже давно не выпускается и найти его в продаже будет довольно проблематично.

Datasheet и производители

Более полное техническое описание, Datasheet на транзисторы из серии КТ973 можно скачать по ссылке. До настоящего времени его основным производителем остается белорусская ОАО «ИНТЕГРАЛ». В спецификации  данной компании существуют идентичные по параметрам транзисторы с маркировкой «КТ973A9».
