Транзистор КТ972А



Ниже рассмотрим цоколевку и технические характеристики транзистора КТ972А. Это отечественный составное эпитаксильно-планарное устройство, выполненное по схеме Дарлингтона. Состоит из двух кремниевых биполярников с n-p-n-структурой, размещенных внутри одного корпуса. Мощный, высокочастотный, способный работать в мегагерцовом диапазоне. Применяется в блоках и узлах радиоэлектронной аппаратуры различного назначения. В советские времена часто встречались в пультах дистанционного управления моделей телевизоров типа 3УСЦТ , 4УСЦТ,  микрокалькуляторах “Электронника” и др.

Распиновка

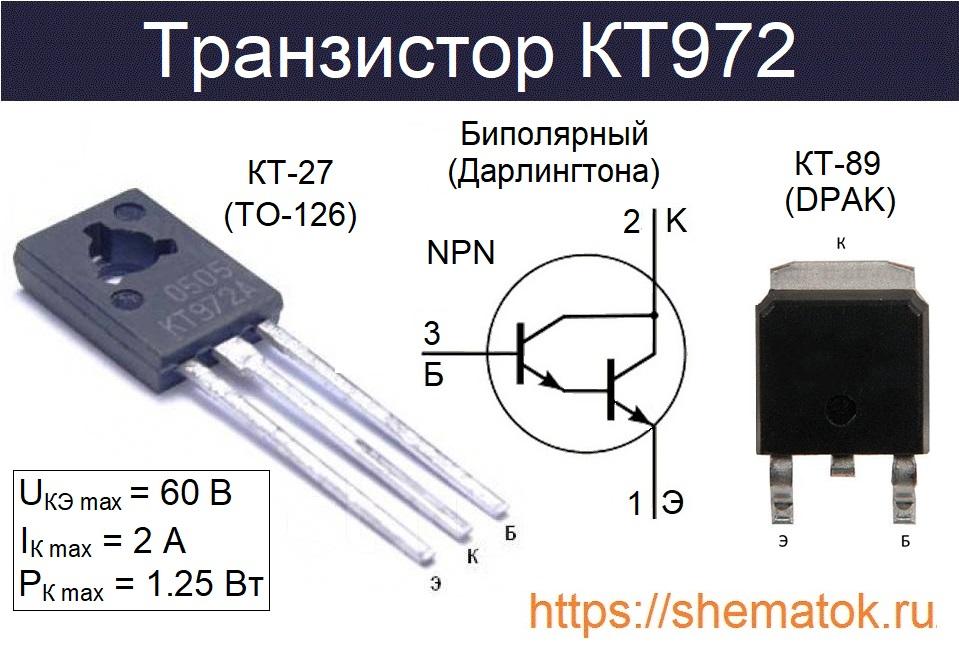

Цоколевка КТ972А выполняется в двух типах корпусов: КТ-27 (зарубежный TO-126) или КТ-89 (импортный аналог DPAK). Они сделаны их пластика, КТ27 – для дырочного, а КТ89 – для поверхностного монтажа на плату (SMD). Независимо от вида корпуса, расположения выводов у них следующая: эмиттер (Э), коллектор (К), база (Б) – Э.К.Б. Для наглядности, посмотрите рисунок.распиновка КТ972

У устройств в упаковке КТ-27 предусмотрено технологическое отверстие для крепления к радиатору. У другого, выполненного в SMD-корпусе, такой возможности не предусмотрено.

Характеристики

Техническое описание российских производителей КТ972А содержит данные о максимально допустимых параметрах, которые транзистор способен выдержать при его эксплуатации. Как правило они приводятся в самом начале этого документа. Рассмотрим их подробней:

  • напряжение между коллектором и базой (Uкб max )= 60 В;
  • напряжение между коллектором и эмиттером (Uкэ max) = 60 В, при Rэб = 1 кОм;
  • напряжение между эмиттером и базой (Uэб max) = 5 В;
  • постоянный ток коллектора (Iк max) = 2 А;
  • импульсный ток коллектора при ширине импульса менее 10 мкс (Iки max) = 4 А;
  • постоянная рассеиваемая мощность коллектора, при температуре корпуса от -45 °С до 25 °С (Pк max) = 1,25 Вт;
  • температура pn-перехода (Tj max) = 150 °С.

Не стоит превышать эти значения, так как это чревато выходом его из строя. Следует придерживаться параметров на 30% ниже приведенных выше. Учитывайте это правило в будущем и для других подобных устройств.

Электрические значения

Кроме максимальных в DataSheet КТ972 содержится электрические характеристики. Такие данные приводятся производителями с учетом температуры окружающей среды не более 25°С. Кроме того, в отдельном столбце указаны условия испытаний транзистора.Основные электрические параметры КТ972

Комплементарная пара

Комплементарной парой для КТ972 является российский транзистор p-n-p структуры — КТ973.

Обозначение на упаковке

Маркировку у КТ972А следует расшифровывать в таком порядке:

  1. К – материал изготовления — кремний;
  2. Т – вид полупроводникового триода – биполярный;
  3. 72 – номер разработки;
  4. 9 – большой мощности, высокочастотный;
  5. А – технологическая группа устройства.

Содержание драгметаллов

КТ972А в КТ-27 содержит незначительное количество драгметаллов. Наличие золота в таких устройствах не более 0.0036143 (0.045) грамм. Серебра, платины и других материалов платиновой группы в них нет.

Простейшие схемы

Для начинающих радиолюбителей на рассматриваемых транзисторах можно собирать небольшие, элементарные схемы. Например, в сети интернет есть схемы стабилизации напряжения с использованием лишь одного КТ972. На нём так же учатся собирать простейшие конструкции фотореле и мултивибратора, содержащие минимальный набор радиоэлементов. Одно из таких решений представлено в видеоматериале.

Аналоги

Прототипом для него послужил зарубежный транзистор BD875 (Siemens). Кроме него, почти полными аналогами для КТ972А можно считать: BD877, BD879 (Siemens). Подходящей отечественной заменой могут стать: КТ972В, КТ972Г и КТ972Б, с немного меньшим пропускаемым напряжением Uкэ max (до 45 В).

Производители

Основным поставщиком на российский рынок этого транзистора и его различных модификаций, продолжает оставаться белорусское ОАО “Интеграл”.  Скачать DataSheet на него можно кликнув по ссылке.
