Серия КТ972, по техническим характеристикам, представляет из себя набор мощных биполярных составных полупроводниковых триодов. В зарубежной литературе такие транзисторы называют «Дарлингтоны», по фамилии человека предложившего каскадное соединение двух-трех и более транзисторов между собой. Указанная схема позволяет добиться очень высоких коэффициентов усиления по току (h21E).
Гарантированный h21E, у рассматриваемых транзисторов, при нормальных условиях функционирования может достигать 5000. Большая мощность (до 1.25 Вт) и поддержка высоких частот (более 200 МГц) позволяют использовать их во всевозможных схемах усиления звукового сигнала, а также другого оборудования различного назначения.
Цоколевка

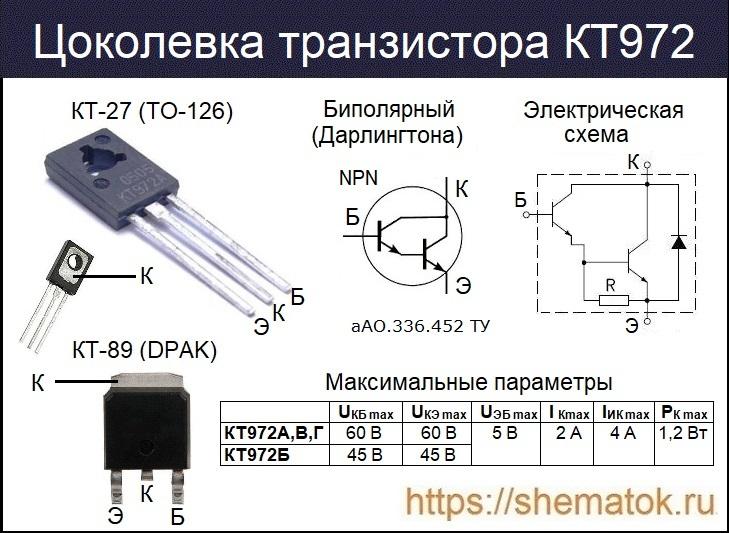

Транзисторы выпускается в пластиковых корпусах двух типов (КТ-27 и КТ-89), цоколевка КТ972 у них разная. У первого варианта исполнения (слева на право): эмиттер (Э), коллектор (К), база (Б). Внешний вид обоих и электрическая схема представлены на изображении ниже.
Оба варианта имеют металлическую подложку (физически соединена с коллектором) и жесткие выводы. Выполнены по техусловиям аАО.336.452 ТУ.
Максимальные характеристики КТ972 (А,В,Г)
- напряжение: К-Б (UКБmax) до 60 В, К-Э (UКЭmax) до 60 В (при RБЭ=1кОм) до 60 В, Э-Б (UЭБmax) до 5 В;
- постоянный ток коллектора: постоянный (IКmax) до 2 А, импульсный (IИКmax) до 4 А;
- мощность рассеиваемая на коллекторе (PКmax): до 8 Вт (при ТКопр. -45 oC до +25 oC), до 1.25 Вт (при ТСреды=+25 oC);
- коэффициентов усиления по току (h21E) до 5000;
- значение статического потенциала до 1000 В;
- температура кристалла (TJmax) до +150 oC.
Вышеуказанные параметры считаются предельно допустимыми. Одновременное превышение двух и более значений характеристик может привести к порче кремниевой структуры кристалла и выходу изделия из строя в целом.
Комплементарная пара
В советское время серия КТ972 довольно часто использовалася в усилительных схемах для воспроизведения стерео сигнала. В качестве комлементарной пары для него (на одном из каналов) применяли КТ973. Последние «зеркально» схожи по параметрам, также являются составными, но имеют другую кремниевую структуру – PNP.
Подготовка к эксплуатации
В технической документации приводятся условия подготовки изделия к эксплуатации. Например, не рекомендуется осуществлять пайку выводов устройства (по времени) более 4 сек. и на расстоянии ближе, чем 5 мм от пластиковой упаковки. При этом, температура припоя не должна превышать +260oC.
Допустимая площадь контактной поверхности при монтаже на радиатор до 0.016 мм. Шероховатость мест крепления не более 1.6. При этом крутящий момент (для корпуса КТ-27) не должен превышать 80 кг на см.
Изделие можно выпаять из платы и повторно использовать только один раз.
Аналоги
Для замены КТ972 можно подобрать подходящий аналог, одним из таких является более современный из серии КТ8131. В некоторых схемах, в этих целях, можно использовать более мощные составные КТ829 (группы А,Б,В). Идентичными по параметрам считаются зарубежные транзисторы: BD677, BD679, BD681, BD875, BD877, BD879. К сожалению, последние уже давно сняты с производства
Содержание драгметаллов
Содержание драгметаллов в КТ972 небольшое. В различной справочной литературе на данную тему есть информация о присутствии в одном изделии небольшого количества золота до 0.045 г. (или до 0.0036143 г). Серебро, платина и другие МПГ отсутствуют.
Производители
В настоящее время рассматриваемый транзистор выпускают в России и Белорусcии. Основными компаниями-производителями считаются АО «Интеграл» и АО «ГРУППА КРЕМНИЙ ЭЛ». Скачать документацию (datasheet) на КТ97 можно по ссылкам 1, 2.
