Характеристики транзистора КТ805БМ

По своим техническим характеристикам КТ805БМ представляет собой кремниевый биполярный транзистор. Был разработан для применения в конструкциях строчной развёртки, системах зажигания ДВС и коммутационных схемах. Благодаря высокочастотным свойствам, способности выдерживать большие коллекторные токи (до 5 А), в советское время его довольно часто использовали в блоках питания и даже в выходных каскадах усиления.

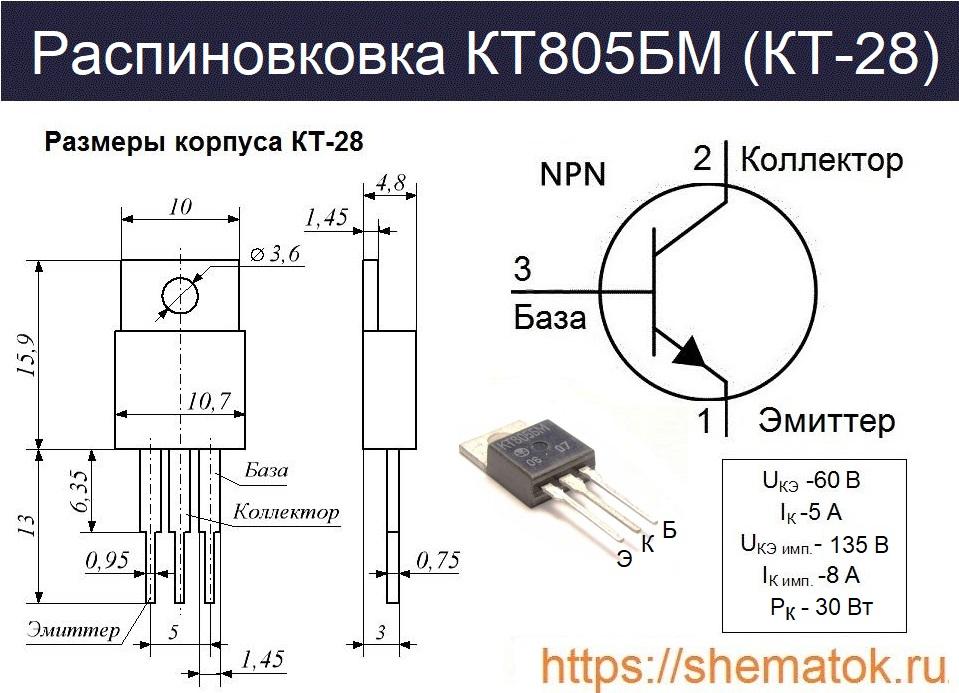

Цоколевка

КТ805БМ производится в пластиковой упаковке КТ-28 (аналог ТО-220). Имеет три гибких контакта с назначением (слева на право): эмиттер (Э), коллектор (К), база (Б). Вес – не более 2.5 гр.

кт805бм цоколевка

Буква «М» в конце маркировки указывает на пластмассовый корпус данного изделия.

Технические характеристики

Рассматриваемый транзистор имеет NPN-структуру. Среди своих собратьев выделяется высокими эксплуатационными параметрами. Выдерживает большие напряжения и токи в подключаемой нагрузке. Согласно общепринятой классификации представляет собой мощный транзистор.

Вот предельные (абсолютные) характеристики современного КТ805БМ:

  • напряжение: импульсное К–Э (t ≤ 500 мс, t ≥ 15 мс, RБЭ ≤ 10 Ом, при Tп ≤ 373 К) – до 135 В; постоянное: К-Э до 60 В; Э–Б – 5 В;
  • ток: коллектора: 5 А (постоянный); 8 А ( импульсный, при t ≤ 200 мс, Q = 1,5); базы до 2 А;
  • рассеиваема мощность на коллекторе PК (Tп ≤ 50ОС) – 30 Вт;
  • тепловое сопротивление (кристалл-корпус) R T(П-К) – 3,3 ОС/Вт;
  • температура p-n-перехода — до +150ОС;
  • температура внешней среды — -60 … +100 ОС.

Выше представлены максимально возможные значения для рассматриваемого транзистора. Их превышение недопустимо и приводит к выходу устройства из строя. При температуре корпуса более +50 ОС необходимо применение радиатора. Рассеиваемая мощность определяется по стандартной формуле PК = (150 –ТП)/ R T(п-к) .

Электрические характеристики

У КТ805БМ небольшой коэффициент усиления по току (H21Э) — до 15. Это один из главных недостатков таких транзисторов. Однако он имеет неплохие частотные характеристики, позволяющие применять его не только в переключающих схемах, но и в усилительной технике. Ниже представлены основные номинальные значения устройства и условия их измерений, взятые из техописания белорусского завода Интеграл.Электрические параметры КТ805

Аналоги

У КТ805БМ нет прямых полных аналогов, но замену ему найти возможно. Чаще всего его меняют на импортный транзистор MJE13009. Идентичным, можно сказать, более лучшим по техническим характеристикам является собрат КТ805Б. Последний изготовлен в металлостеклянном корпусе, поэтому он больше по габаритам.

Примеры применения

КТ805БМ довольно популярен у начинающих радиолюбителей. Он недорогой и его можно купить практически в любом радиомагазине. Ниже показаны возможные варианты его применения в простых схемах.

Производители

КТ805БМ до настоящего времени производятся в нашей стране и ближнем зарубежье. Его выпускают отечественная компания АО «Группа Кремний ЭЛ» из г. Брянска и белорусская ОА «ИНТЕГРАЛ», г. Минск. На прилавка российских радиомагазинов можно встретить продукцию обеих предприятий. Скачать даташит можно по ссылке с их наименованием.
