Транзистор КТ805АМ

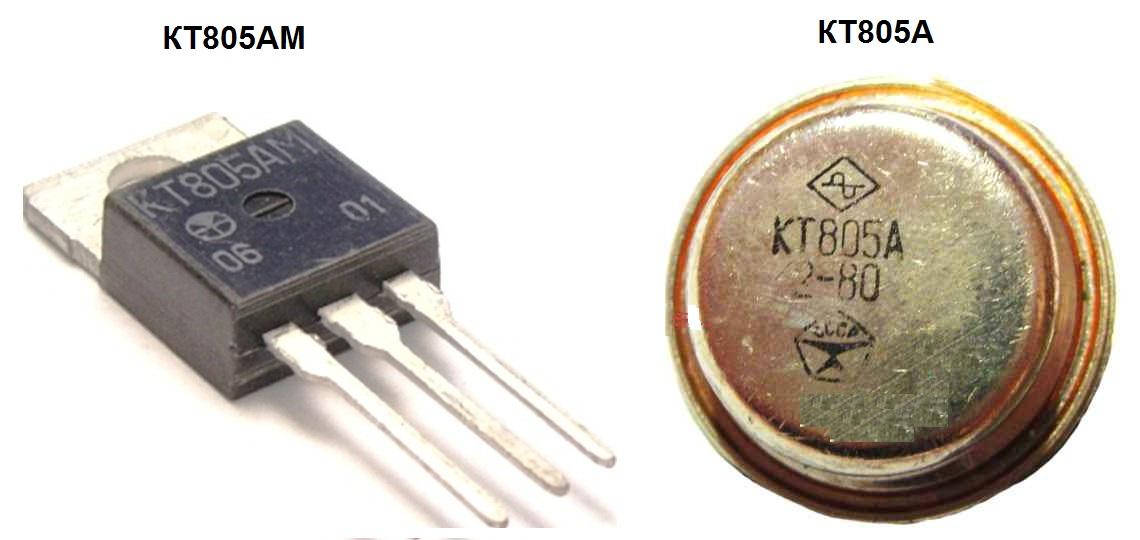

По своим характеристикам транзистор КТ805АМ относится к мощным среднечастотным кремниевым полупроводниковый компонентам отечественного производства. Он изготавливается по эпитаксиальной технологии, имеет n-p-n-структуру и относится к биполярному типу. Чаще всего устройство применяется в ключевых схемах, поэтому в техописаниях указывается как переключающее.Фотография КТ805А(АМ)

Первые транзисторы данного типа, в металлическом корпусе, были изготовлены в СССР еще в 70-х годах. В пластиковом корпусе они появились только в 80-х и использовались промышленностью тех лет в различных бытовых приборах. Например, устанавливались в выходных каскадах: первых советских УНЧ, строчной развертки у телевизоров и блоках регулировки оборотов видеомагнитофонов «Электроника ВМ-12» и др.

Назначение выводов

Цоколевка КТ805АМ следующая. Прибор выполнен в пластиковом корпусе типа КТ-28 (КТ-28-2), для дырочного монтажа. Он имеет встроенный радиатор с отверстием (3.6 мм) для крепления на электрическую плату. В зарубежной классификации это корпус TO-220 (ТО-220AB). Три контакта, если смотреть на маркировку, слева на право, имеют следующие назначение: 1- эмиттер (Э), 2- коллектор(К), 3- база(Б). Масса устройства не более 2.5 гр.

кт805ам цоколевка

Многие радиолюбители путают КТ-28 с корпусом КТ-27. Но это разные упаковки. Будьте внимательны при покупке. КТ805АМ(КТ-27) не бывает !

Вместе с тем, существует транзистор КТ805А в металлостеклянном светлом корпусе, с аналогичными параметрами. Он имеет габариты побольше и весит 24 гр. Характеристики, рассмотренные ниже, относятся к обеим видам устройств.

Технические характеристики

КТ805АМ, как все полупроводниковые приборы, имеет техническое описание от производителя. Оно содержит информацию об устройстве, его обозначению, а так же предельно допустимые характеристики. Рассмотрим их более подробно:

  • максимальное напряжение К-Э: постоянное (UКЭ ) до 60 В; импульсное (UКЭ и) до 160 В при tИ ≤ 500 мкс, tФ ≥15 мс, RБЭ = 10 Ом, температуре перехода  (ТП) ≤ +100OС; до 180 вольт в схемах строчной телевизионной развертки при ТК ≤, tИ ≤ 50 мс;
  • напряжение Э-Б (UЭБ): — 5 В, импульсное (UЭБ и)  до 8 В, при tИ  ≤ 40 мс;
  • ток коллектора (IК): -5 А; импульсный (IК и) при tИ≤ 40 мс и Q≥1.5 — 8 А;
  • ток базы (IБ) — 2 А; импульсный (IБ и) при tИ ≤ 20 мc — 2.5 А;
  • тепловое сопротивление кристалл-корпус (RТ (П-К)) — 3.3 OС/Вт;
  • средняя рассеиваемая мощность (PК)  на коллекторе при ТК ≤ +50 OС  до 30 Вт, а при ТК = +100 OС до 15 Вт. Если ТК ≥  +50 OС, то мощность PK рассчитывается по стандартной формуле PK макс = (150 – TК)/RТ (П-К),Вт;
  • максимальная температура ТП  до + 150 OС, вокруг корпуса от -60 до +100 OС.

При увеличении температуры корпуса (ТК) у КТ805А(АМ) более чем на +70 OС, предельное напряжение снижается на 10 процентов на каждые 10 OС.

Электрические

Кроме предельно допустимых значений, в даташит на КТ805АМ указаны электрические значения. В них каждый параметр приводится с учётом определенных режимов измерений, указанных в отдельном столбце. Температура вокруг корпуса прибора при этом составляет не более  +25 OС:

Электрические параметры КТ805АМ

Аналоги

Полным отечественным аналогом у КТ805АМ, с идентичными электрическими параметрами, но в другом металлостеклянном корпусе является транзистор КТ305А. Эти два устройства указаны в одном техническом описании у всех российских производителей. Зарубежными аналогами в пластиковом корпусе ТО-220 можно считать: 2SC2562, 2SC3422 (Toshiba), в металлизированном TO3 — BDY60.

Содержание драгметаллов

Транзисторы КТ805А(АМ) не интересуют скупщиков драгоценных металлов. Чаще всего в подобных устройствах ищут золото, но его в них нет. В интернете попадается информация о содержании в них золота в количестве 0.073  гр. в одной штуке. Однако, согласно справочной информации, даже серебра на 1000 штук в КТ805А ничтожно мало, всего 73.52 гр.

Примеры использования

В настоящее время КТ805А(АМ) сильно устарел, но его продолжают применять в учебных целях и для ремонта древней бытовой электроники. С его помощью можно делать простейшие схемы различных автоматических переключателей, преобразователей напряжения, высокочастотных генераторов, усилителей звуковой частоты и др. Наиболее интересные примеры использования для начинающих можно посмотреть в следующем видеоматериале.

Производители

КТ805АМ является советским транзистором и никогда не выпускался зарубежными компаниями. Его продолжают делать такие известные производители как: АО «Группа Кремний ЭЛ» г.Брянск; ОАО Интеграл г.Минск. Нажмите по ссылке с наименованием изготовителя, чтобы скачать техническое описание на устройство.
