Характеристики транзистора КП303

Согласно техническим характеристикам, советские транзисторы из серии КП303 распределены по группам, каждая из которых имеет свои индивидуальные особенности и параметры. В стандартной классификации насчитывается восемь отличающихся между собой устройств, отмеченных в конце маркировки соответствующей буквой (А-Ж, И). Все они являются кремниевыми, эпитаксильно-планарными полевыми полупроводниковым триодами, с каналом N-типа имеющими диффузный затвор.

Цоколевка

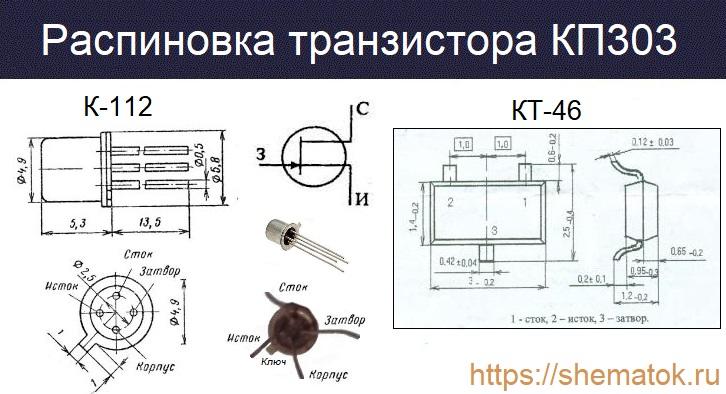

У КП303 классическая цоколевка, характерная для транзисторов в метеллостеклянной упаковке КТ-112 (по часовой стрелке от ключа): исток (И), сток (С), затвор (З), корпус. Своеобразной особенностью этой серии является то, что в отличии от других транзисторов она имеет не три, а четыре гибких вывода. Вместе с тем, в настоящее время встречаются SMD-устройства в более современном КТ-46 (SOT-26) c 3-мя контактами. Более подробно габариты, внешний вид таких изделий и распиновка приведены на картинке ниже.

Цоколевка КП303

Технические характеристики

Серия КП303 согласно своим параметрам считается малошумящей, способной работать с небольшим уровнем собственных шумов (до 4 дБ) в диапазоне частот до 100 МГц. Это одно из основных свойств, позволяющее применять её во входных каскадах усиления, цепях зарядочувствительных предусилителей и даже в оптических измерительных приборах. Вместе с тем, многие параметры зависят от схем уже готовых изделий и условий эксплуатации.

Максимальные параметры

Максимальные характеристики транзисторов из серии КП303:

  • напряжения: сток-исток (UСИmax) до 25 В; затвор-сток (UЗСmax) до 30 В; затвор-исток (UЗИmax) до 30 В;
  • напряжение отсечки (UЗИотс) от 2 до 8 В (в зависимости от группы);
  • токи: стока (IСmax) до 20 мА; затвора (IЗmax) до 5 мА;
  • рассеиваемая мощность (Pmax) до 200 мВт;
  • диапазон температур окружающей среды (ТА) от -40 до +85oC.

Превышение максимальных значений параметров может вызвать необратимые последствия в структуре устройства и вывести его из строя.

Электрические параметры

Немаловажное значение имеют электрические параметры КП303. В таблице ниже приведены основные из них для всей серии рассматриваемых устройств. Во многом именно они определяют сферу их применения.Электрические параметры КП303

В техническом описании (datasheet) информация об электрических параметрах представлена в отдельном разделе, условия измерений указаны в отдельном столбце таблицы. При этом, температура окружающей среды обычно не превышает +25°С.

Аналоги

У популярного в советское время КП303 есть импортный аналог 2N3823 (TO-72), который считается довольно дорогим решением для замены рассматриваемого транзистора. Почти полностью идентичная по параметрам считается серия BF245(ТО-92). К сожалению, она снята с производства, но все ещё встречается в продаже в отечественных магазинах радиотоваров. В некоторых случаях подойдёт MMBFJ310 (TO-236). Из отечественной продукции можно рекомендовать КП364 (ТО-92).

Производители

Транзисторы серии КП303 были создана ещё в советское время. Первые устройства данного типа появились в далёком 1975 г. Сейчас производство ограниченными партиями сохранилось лишь в Узбекистане, на заводах АО «FOTON». В отечественных магазинах продукция представлена российскими фирмами «Далес» и «Элекс», которые уже свернули производство.

Скачать даташит (этикетки) на КП303 можно по соответствующим ссылкам наименованием компании-изготовителя.
