Характеристики транзистора D718

По своим техническим характеристикам 2SD718 (D718) является высокочастотным транзистором большой мощности. Используется преимущественно в аудиоаппаратуре и других схемах общего применения. Производители рекомендуют его для выходных каскадов усиления в диапазоне 45~50 Вт. Изготовлен по планарно-эпитаксиальной технологии.

Распиновка

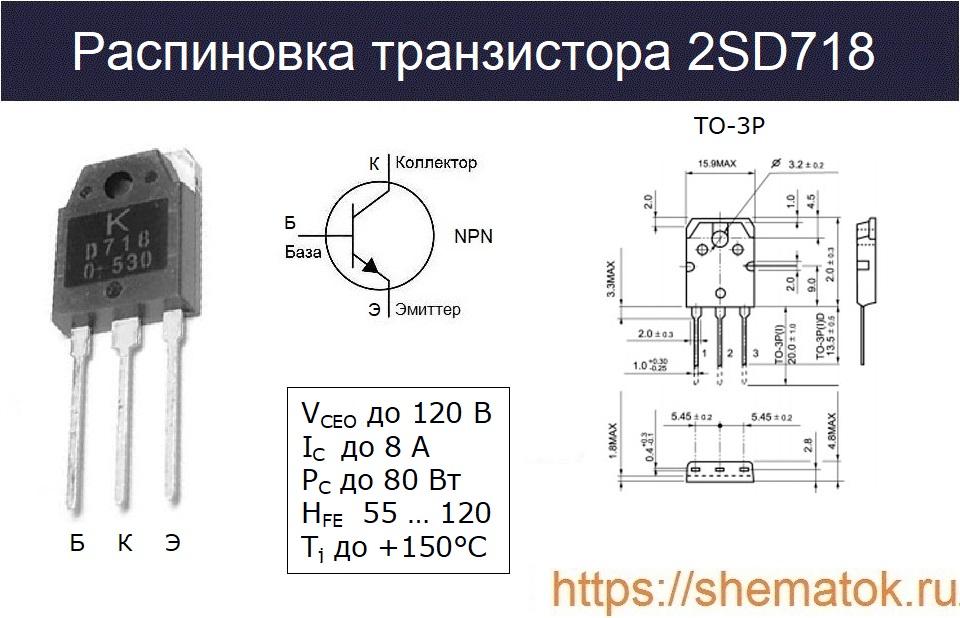

2SD718 производится в пластмассовой упаковке ТО-3Р и его различных модификациях. При нанесении маркировки на корпус первые два символа «2S» обычно не указываются, остаются только «D718». Распиновка следующая: слева база (Б), затем коллектор (К) и справа расположен эмиттер (Э). Внешний вид, цоколевка и габариты устройства представлены на рисунке.

Распиновка D718

При монтаже на плату следует учитывать, что металлическая подложка физически соединена с выводом коллектора.

Технические характеристики

Ознакомление с основными свойствами D718 лучше начинать с максимальных значений характеристик. В случаи их превышения транзистор с большой вероятностью выйдет из строя. Все изготовители представляют их в своих datasheet с учётом внешней температуры (Та) не выше +25°С.

Максимальные

Максимальные характеристики D718:

  • рассеиваемая мощность РСк max) до 80 Вт;
  • токи: IC(Iк max) до 8 А; I(Iк.пик) до 16 А (пиковый); IВ(IБ max) = 0,8 А;
  • предельные напряжения: К-Б VCBO(Uкб max) до 120 В; К-Э VCEO(Uкэ max) до 120 В; Э-Б VEBO(Uэб max) до 5 В;
  • температура PN-перехода TjК) до +150°С;
  • хранение при Т от -55 до +150°С.

Указанные значения справедливы при должном охлаждении транзистора. Высокие температуры влекут за собой значительную потерю мощности. В целях снижения вероятности перегрева, необходимо предусматривать установку устройства на радиатор.

Электрические

Электрическими характеристиками важны также, как и максимальные. Во многом именно от них зависит сфера применения транзистора. Режимы измерений представлены в отдельном столбце.

Электрические параметры D718

Группы HFE

D718 по коэффициенту усиления (HFE) подразделяют на две группы. Определить последнюю можно по обозначению в конце маркировки на корпусе. Символы «-R» указывают на HFE от 55 до 110, «-О» на диапазон значений HFE от 80 до 160.

Комплементарная пара

D718 является биполярным и имеет кремниевую NPN-структуру. Для совместной работы в дифференциальном каскаде усиления для него специально разработана комплементарная пара. Таким транзистором считается 2SB688.

Аналоги

D718 имеет достаточное количество зарубежных аналогов: KTD998, 2SC4468, 2SC3281, NTE2328, FJA4310, 2SC5358, FJL4315, 2SC3320, 2SC3519, 2SC5949, 2SC5242, 2SC2625, 2SD998, 2SC6011, 2SC2837, FJA4313, 2SC3182, 2SC5200, 2SC5198. Отечественных устройств с похожими параметрами не существует.

Производители

Наиболее известными производителями рассматриваемого транзистора являются компании: Unisonic Technologies; Mospec; Computer components; FUJI; First Silicon. В отечественных магазинах распространена продукция Inchange Semiconductor Company. Скачать её datasheet в pdf-формате можно по ссылке.

Оцените статью
СхемаТок
Добавить комментарий

  1. вася

    Как это нет отечественных аналогов КТ808А

    Ответить
    1. Константин Ч

      КТ808А немного уступает по параметрам, в частности: по частоте, Hfe и максимальной мощности и др.

      Ответить
