Транзистор 2SC5200

Транзистор 2SC5200 по своим характеристикам, представляет собой устройство с NPN-структурой, изготовленный по новой технологии BiT-LA. Он рекомендован для применения в выходных каскадах УНЧ. Выделяется большой рассеиваемой мощностью (150 Вт), высоким коллекторным током (до 15А) и граничной частотой (до 30 МГц).

Цоколевка

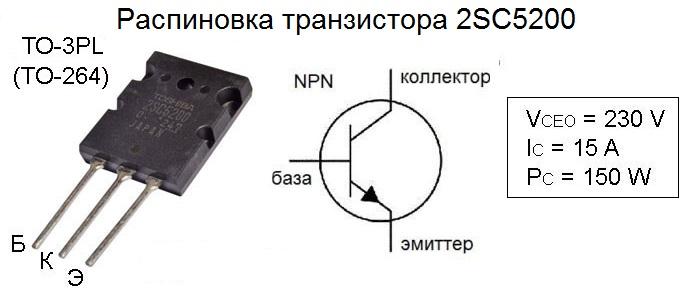

Транзистор 2SC5200 изготавливается в современном пластмассовом корпусе TO-264 (TO-3PL) или 2-21f1a. Оснащён тремя гибкими металлическими выводами для дырочного монтажа на плату. Если смотреть на маркировку устройства, то они будут располагаться следующим образом: слева – база (Б), по центру — коллектор (К), справа — эмиттер (Э).

распиновка 2sc5200

Технические характеристики

Рассмотрим основные параметры современного 2SC5200. Они подразделяются в техописании на максимальные и электрические. При этом, температура окружающей среды (TA) не должна превышать +25oC.

Максимальные значения

Максимальные эксплуатационные значения параметров следующие:

  • напряжение: К-Б (VCBO) до 230 В; К-Э (VCEO) до 230 В;Э-Б (VEBO) до 5 В;
  • ток: коллектора (IC) до 15 А; базы (IВ) до 1,5 А;
  • рассеиваемая мощность (РD) до 150 Вт;
  • температура: P-N-перехода (Tj)до 150ОС; рабочая (Tstg) от 55 до +150ОС.

При превышении данных значений эксплуатационные свойства любого полупроводникового устройства резко ухудшаются, что может привести к выходу последнего из строя.

Электрические параметры

Лучших результатов можно добиться применяя устройство с 25-30% запасом от максимальных величин. Оптимальные значения, при которых устройство будет служить долго и не выйдет из строя, отражены в таблице электрических характеристик даташит на полупроводниковый компонент. При этом, в столбце «режимы измерения» указаны условия его тестирования производителями.Электрические параметры 2sc5200

В зависимости от коэффициента усиления по току (HFE), эти полупроводниковые устройства делятся на две группы: R (55-110); O (80-160).

Аналоги

В качестве функциональной замены для 2SC5200 можно рассмотреть следующие зарубежные транзисторы: TTC5200, FJL4315, 2SC5242, FJA4313, 2SC6011. Полных аналогов ему не существует. При этом, в российских магазинах радиотоваров они не являются дефицитом.

Полноценный отечественный аналог у транзистора 2sc5200 тоже отсутствует. С большой натяжкой, в качестве замены, можно рекомендовать российский КТ8101А. Но у него другая распиновка и более худшие характеристики по усилению и пропускаемой частоте.

Комплементарная пара

Усилитель на 2SC5200 и 2SA1943 довольно часто применяется в выходных каскадах импортного аудиооборудования. 2SA1943 является комплементарной парой и имеет PNP-структуру. Пример сборки схемы УНЧ навесным монтажом, с применением данных транзисторов, представлен в видеоролике.

Производители

Основными производителями 2SC5200 являются компании Toshiba и Inchange. Именно их продукция наиболее сильно распространена в России. Более редко встречаются устройства от: Fairchild, ON Semiconductor, STMicroelectronics, Unisonic Technologies.

Скачайте datasheet в формате pdf, кликнув по наименованию изготовителя.
