Характеристики транзистора D5072

Согласно техническим характеристикам D5072 – это мощный, высокоскоростной биполярный транзистор NPN-структуры со встроенным диодом. Одними из ключевых его параметров являются высокая надёжностью и большое напряжение пробоя (до 1500 В). Предназначен для применения в схемах строчной развертки устаревших цветных телевизоров с электронно-лучевой трубкой.

Полное обозначение рассматриваемого транзистора «2SD5072». Однако в маркировке, имеющейся на его корпусе, нет двух первых символов «2S».

Цоколевка

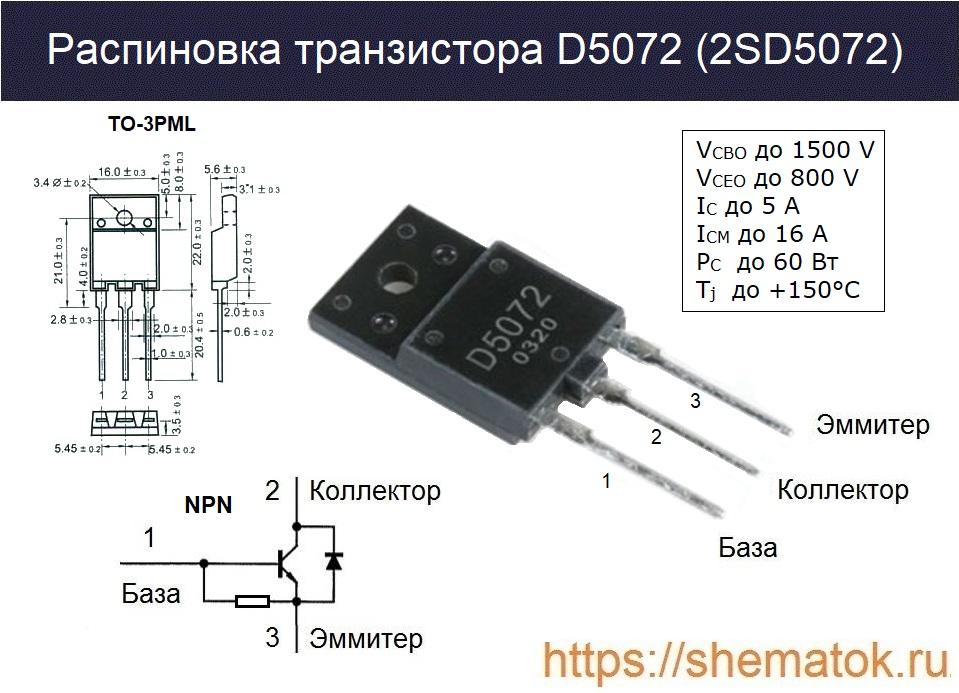

D5072 оснащён мощным пластмассовым корпусом TO-3PML, с отверстием для крепления на плату. Три жестких металлических вывода имеют предназначение (если смотреть слева на право): база (Б), коллектор (К), эмиттер (Э). Внутри устройства, между контактами К и Э размещен защитный (демпферный) диод. Внешний вид и распиновка приведены на рисунке ниже.Распиновка D5072

Между выводами базы и эмиттера (внутри корпуса) установлен резистор. К сожалению точной информации о его номинале производители не указывают в своих datasheet. В некоторых источниках, в том числе на различных форумах по радиоэлектронике, измеренное сопротивление составляет около 35 Ом.

Технические характеристики

Для определения характеристик D5072 в первую очередь необходимо ознакомится с его технической документацией (Datasheet). В ней представлены абсолютные и электрические значения параметров, при соблюдении которых все производители гарантируют работоспособность устройства. Рассмотрим их более подробнее.

Абсолютные параметры

Максимальные (абсолютные) характеристики D5072:

  • напряжение между выводами:
    • К-Б VCBO (Uкб max) до 1500 В;
    • К-Э VCEO (Uкэ max) до 800 В;
    • Э-Б VEBO (Uэб max) до 6 В;
  • коллекторный ток:
    • IC (Iк max) до 5 А (постоянный);
    • I (Iк пик) до 16 А (пиковый);
  • рассеиваемая мощность РСк max) до 60 Вт (при TС =+25°С);
  • безопасные температуры при работе (Tstg) от -55 до +150°С;
  • нагрев кристалла Tj до +150°С.

Превышение данных значений может привести к порче устройства или к сокращению сроков его службы. Также необходимо учитывать, что вместе с нагревом корпуса (TС) свыше +25°С линейно снижается рассеиваемая мощность (РС). Для снижения вероятности перегрева транзистор в некоторых случаях целесообразно устанавливать на радиатор.

Электрические параметры

Электрические (номинальные) параметры указаны в datasheet с учётом температуры окружающей среды (ТА) не превышающей +25°С и условий режимов эксплуатации (измерений). Они показывают при каких условиях устройство будет работать максимально стабильно и производительно. В большинстве случаев именно от них зависит сфера его применения.

Электрические параметры D5072

Аналоги

У строчника D5072 существует полный аналог с маркировкой — KSD5072. Есть транзисторы с почти схожими параметрами: D1878, C4924, C5124, D2578, D2579, D2499, BU508AF. Из отечественных можно рекомендовать серию КТ8107.

Производители

В связи с прекращением массового выпуска телевизоров с электронно-лучевой трубкой, интерес к строчным транзисторам резко упал. В последнее время производство D5072 осуществлялось двумя китайскими компаниями Inchange Semiconductor Company и SavantIC, cкачать их datashet можно по ссылкам 1, 2. К сожалению среди новых устройств встречается много брака.
