Транзистор D2499 (2SD2499)

Технические характеристики транзистора D2499 (2SD2499) говорят о том что он является мощным, высоковольтным, быстродействующим, кремниевым устройством NPN-структуры. Имеет внутри встроенный демпферный диод и резистор. Разработан известной японской компании Toshiba Semiconductor.

Благодаря хорошему быстродействию (0,3 мкс), данное изделие находит широкое применение в различных сферах радиоэлектронной промышленности, особенно популярно в цепях строчной развертки устаревших моделей цветных телевизоров и мониторов. Считается у радиолюбителей универсальным транзистором для ремонта приборов с электронно-лучевыми трубками (ЭЛТ).

Цоколевка

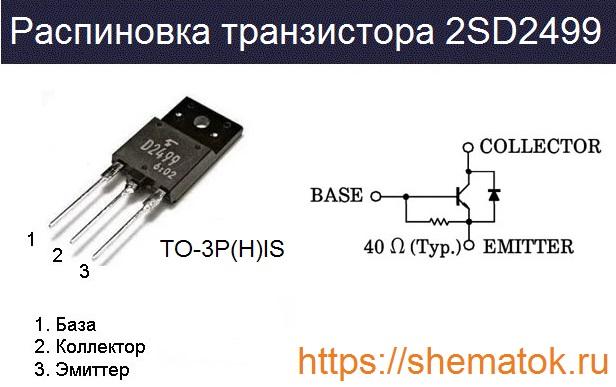

2SD2499 выпускается в полностью изолированном пластиковом корпусе ТО-3P без металлической подложки. Расположение выводов, если смотреть прямо на маркировку, будет такое: слева находится база (Б), посередине коллектор (К), справа эмиттер (Э). Обозначение на нем обычно нанесено в сокращенном виде, без двух первых символов – D2499.распиновка d2499

Технические характеристики

На предельно допустимые характеристики 2SD2499 стоит обратить внимание в первую очередь. Их превышение, так же как и длительная эксплуатация на максимальных рабочих режимах, приводит к сокращению сроков полезного использования или порче изделия. Именно их производитель указывает в даташит в самом начале. Приведём наиболее важные из них.

Предельно допустимые

D2499 имеет следующие предельно допустимые значения параметров (при ТA =+25 ОС) :

Максимальное напряжение:

  • К-Б VCBO (Uкб max) до 1500 В;
  • К-Э VCEO (Uкэ max) до 600 В;
  • Э-Б VEBO (Uэб max) до 5 В;

Ток коллектора:

  • IC (Iк max) до 6 А;
  • I (Iк пик) до 12 А;
  • ток базы IВ (IБ max) до 3 А;
  • рассеиваемая мощность (при ТC= +25ОС) РСк max) до 50 Вт;
  • диапазон рабочих температур TSTG от -55 до 150ОС;
  • температура кристалла TJ до + 150ОС.

Любой строчный транзистор сильно греется при работе, поэтому установка на радиатор — обязательное условие его стабильного функционирования.

Электрические

После предельных значений в даташит на D2499 представлены номинальные параметры устройства «Электрические характеристики», при которых производитель гарантирует его стабильную работу. Для рассматриваемого изделия они указываются в отдельной таблице при температуры окружающей среды (ТA) до +25oС.Электрические параметры 2SD2499

У отдельных производителей можно увидеть для максимальной температуры кристалла (ТC).

Аналоги

В случае ремонта для D2499 возможно потребуется аналог: BU4508DZ, BU508DXI, BUH515DX1, BUH515FP. Хорошей альтернативой считается: 2SC5250, 2SC5251, 2SC5252. В любом случае, перед заменой следует ознакомиться с техническими характеристиками этих транзисторов и только после этого принимать какое либо решение.

Проверка работоспособности

Вопрос о том, как проверить строчный транзистор d2499 мультиметром и определить его исправность встречается очень часто. На практике его тестируют стандартным способом, как обычный биполяник, но при этом есть свои нюансы. Рассмотрим их подробнее, они характерны для большинства подобных устройств.

Так как структура нашего строчника NPN, то для начала необходимо установить мультиметр в режим «прозвонки диодов». Отрицательный щуп (черный) ставим на вывод Б, а положительным (красным) соединяем с контактом К. На тестере, при этом, должно появится небольшое падение напряжения. При смене полярности будет отображаться цифра «1», КЗ быть не должно.

Далее надо проверить переход Б-Э. Ставим красный щуп на контакт Э, черный остаётся на Б. Так как между выводами Б и Э стоит резистор, то мультиметр будет пищать, сигнализируя прохождение тока. Необходимо проверить сопротивление на этом участке, оно должно быть в пределах от 40 до 50 Ом.

Между выводов К-Э установлен демпферный диод и это надо учитывать. В режиме «прозвонки диодов» на тестере отображается падение напряжения. Сопротивление между этими контактами транзистора замеряется на пределе до 200 мОм. У оригинального 2SD2499 оно составляет более 150 мОм. И чем выше это значение, тем лучше.

Пример проверки похожих строчных транзисторов можно посмотреть в видеоролике.

Производители

Транзистор 2SD2499 был разработан и впервые применён в своих телевизорах японской компанией Toshiba Semiconductor. В настоящее время его выпуск подхватили следующие китайские производители электроники: Inchange Semiconductor Company, Wing Shing Computer Components, Savantic, Tiger Electronic, Shenzhen SPTECH Microelectronics. В российских магазинах радиотоваров чаще всего встречаются оригинальные изделия от Toshiba.

Скачать datasheet D2499 можно кликнув по названию компании-производителя. На русском языке по ссылке.
