Транзистор C4106 (2SС4106)

Характеристики транзистора 2SC4106 говорят нам о том, что это мощное, кремниевое, биполярно устройство. Выделяется среди своих «собратьев» большой скоростью переключения, высоким напряжением пробоя и хорошей надёжностью. Имеет n-p-n-структуру. Разработан специально для применения в импульсных регуляторах. Особенности маркировки устройства указывают на его японское происхождение.

Цоколевка

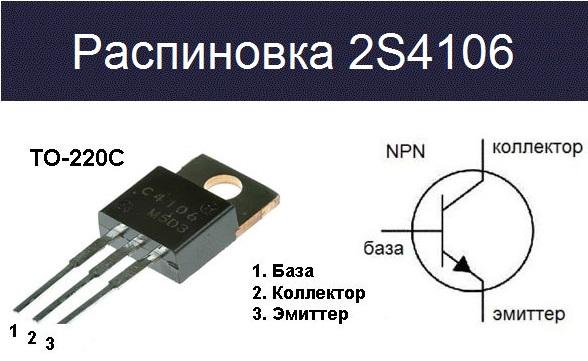

2S C4106 изготавливают в корпусе ТО-220С. Если смотреть на транзистор сверху, то самый левый вывод – это база (Б), затем идут коллектор (К) и эмиттер (Э). При маркировке первую цифру и букву обычно пропускают и наносят такую надпись «C4106».

цоколевка c4106

Металлическая подложка транзистора имеет физическое соединение с выводом коллектора и отверстие для крепления его на радиатор.

Технические характеристики

Перейдём к рассмотрению технических характеристик C4106 (2SC4106). В первую очередь следует обратить внимание на максимально допустимые параметры устройства. Их превышение недопустимо даже на непродолжительный промежуток времени.

Максимальные значения параметров в корпусе ТО-220С:

  • предельное обратное напряжение: К-Б VCBO до 500 В; К–Э VCEO до 400 В; VEBO до 7 В;
  • токи коллектора: IC (Iк макс) до 7 А (постоянный); ICM (IK макс) до 14 А (пиковый переменный);
  • ток базы IВ (IБ макс) до 3 А;
  • рассеиваемая мощность РСк макс) до 50 Вт;
  • температура кристалла TJ — 150ОС;
  • рабочая температура Tstg – 55 … +150ОС.

Превышение максимальных значений параметров может повредить транзистор или значительно сократить сроки его полезного использования, поэтому применение хорошего радиатора — необходимое условие его эксплуатации.

Электрические характеристики

Номинальные значения режимов эксплуатации для 2SC4106, при которых он стабильно работает, представлены в отдельной таблице электрических характеристик. Они указываются производителем при условии соблюдения температуры окружающей среды вокруг устройства до +25ОС. Ниже приведём подробнее величины данных параметров. Режимы измерения (тестирования) выведены в отдельной колонке.Электрические параметры транзистора C4106

Классификация по HFE

Кроме рассмотренных характеристик 2SC4106 подразделяется по коэффициенту возможного усиления по току (HFE):L (15-30);M (20-40); N (30-50).

Комплементарная пара

Комплементарной парой для 2S4106 является транзистор 2SA1579.

Аналоги

Считается, что сгоревший транзистор 2SC4106 возможно заменить на BUL128- менее мощный чем рассматриваемый. Однако стоит учесть, что эти устройства немного отличаются по своим параметрам. Например, у последнего ток коллектора почти в 2 раза меньше. Функциональными аналогами можно назвать: C2898, C3039, C4108, C4161, C4163, C4164, KSE13007, MJE13007, MJE13007G, STD13007F, C4107, C4162, FJP13007, KSE13007F.

Основные производители

2SC4106 в настоящее время производят несколько компаний: Inchange Semiconductor Company, Sanyo Semicon Device, Savantic, Shenzhen SPTECH Microelectronics. На отечественном рынке, чаше всего, можно встретить продукцию фирм Sanyo и Inchange Semiconductor. Иногда попадаются изделия китайской фирмы Shenzhen SPTECH Microelectronics.
