Характеристики транзистора C2335

Технические характеристики C2335 предполагают его использование в силовых коммутационных цепях (до 400 В), с большим коллекторным током (до 7 А), где требуется высокая скорость переключений. Данный транзистор широко применяется в импульсных регуляторах, инверторах, высокочастотных усилителях мощности и преобразователях постоянного тока (DC-DC). Особенно хорошо подходит для работы с напряжениями 115 и 220 В.

На корпусе транзистора нанесено его сокращенное обозначение «C2335» и символ указывающий на группу коэффициента усиления по току (HFE). Полная маркировка данного полупроводникового триода — 2SC2335.

Распиновка

C2335 производится в небольшом пластмассвом корпусе ТО-220 и его различных модификациях. Распиновка транзистора, если посмотреть на символьно-буквенное обозначение, следующая (слева на право): база (Б), коллектор (К), эмиттер (Э). Подложка имеет отверстие для винтового крепления на плату и физическое соединение выводом К.

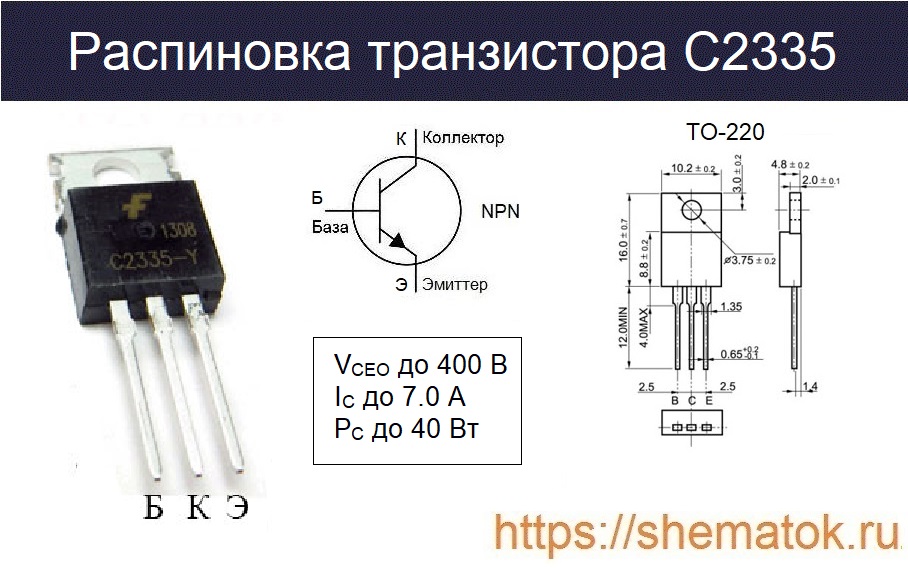

Распиновка C2335

Технические характеристики

Обзор начнём с предельно допустимых (максимальных) параметров. Именно на них обращают внимание в первую очередь, когда осуществляют подбор электронных компонентов для своих приложений. Все значения представлены для температуры окружающей среды не превышающей +25oC.

Максимальные характеристики C2335:

  • напряжение между выводами: К-Б VCBO(UКБmax) до 500 В; К–Э VCEO(UКЭmax) до 400 В; Э-Б VEBO(UЭБmax) до 7 В;
  • ток коллектора IC(Iк max) до 7.0 А; импульсный I(IK max) до 15 А;
  • ток через базу IВ(IБ max) – 3.5 А;
  • рассеиваемая мощность РСк max) – 40 Вт;
  • температура: кристалла до +150ОС; хранения от – 55 до 150ОС.

Необходимо учитывать, что эксплуатация устройства на предельно возможных значениях может привести к выходу его из строя. Для снижения риска повреждения желательно предусмотреть установку изделия на радиатор.

Электрические параметры

Область применения C2335 во многом зависит от его электрических параметров. Последние дают представление о возможностях транзистора заложенных производителем при работе в определённых условиях, можно сказать о штатных режимах эксплуатации. В таблице ниже представлены основные из них, измеренные при температуре кристалла (TJ) до +25 oC, если не указано иного.

Коэффициент HFE

В конце маркировки C2335 через дефис указана группа коэффициента усиления по току (HFE). Изготовители определяют её при производстве устройства на этапе отбраковки. Согласно классификации HFE  рассматриваемый транзистор имеет три модификации: M (20 — 40); L (30 — 60); K (40 — 80).

Аналоги

В настоящее время подобрать подходящий аналог для C2335 не составит особого труда, однако полностью идентичных по своим свойствам устройств не существует. В качестве замены можно рекомендовать импортные транзисторы: MJE13007, ST13007, MJE13009, ST13009. В некоторых случаях подойдёт отечественный КТ854А.

Производители

Основными производителями C2335 являются зарубежные компании: Foshan Blue Rocket Electronics; Mospec Semiconductor; NEC; New Jersey Semi-Conductor Products; Quanzhou Jinmei Electronic; Renesas Technology; SavantIC Semiconductor. В отечественных магазинах довольно часто встречается продукция Inchange Semiconductor. Скачать datasheet данной компании можно по ссылке.
