Характеристики транзистора BC327-25

Небольшое по габаритам полупроводниковое устройство BC327-25 представляет собой обычный биполярный транзистор средней мощности, его характеристики способствуют широкому применению в различных схемах усиления звуковой частоты. По своим свойствам занимает место посередине в линейке BC327xx. Предельно возможный коэффициент усиления может достигать 400 H_FE, при токе коллектора (I_C) 100 мА с напряжением (V_CE) до 1 В.

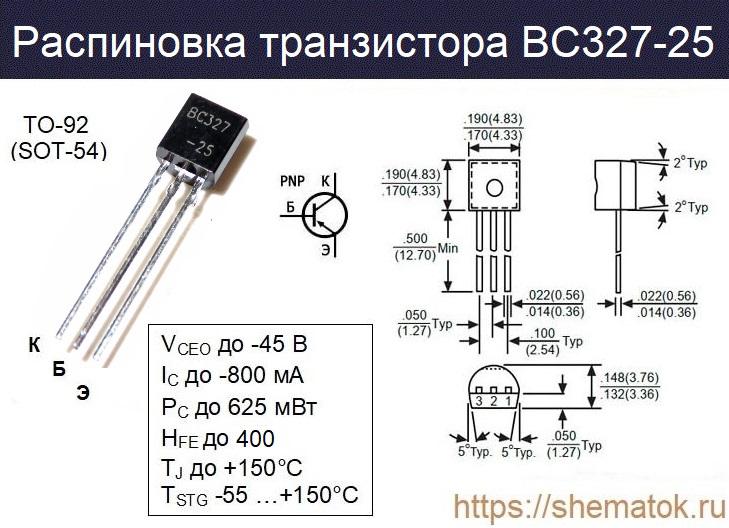

Цоколевка

Рассматриваемый полупроводниковый триод выпускается в пластиковом корпусе ТО-92 для дырочного монтажа. Некоторые производители используют свои модификации упаковок, например SOT-54. В любом случае расположение трех металлических выводов (слева на право): коллектор (К), база (Б), эмиттер (Э).

Если Вам нужны силовые кабели то можно обратиться напрямую к производителю — https://tpk-parma.ru/katalog/kabeli_silovye/ у них огромный ассортимент.

Технические характеристики

Изначально, при изучении свойств и характеристик BC327-25 необходимо ознакомиться с последними цифрами его маркировки. Именно они указывают на группу коэффициента усиления по току H_{FE (160-400),} которую производитель определил для устройства в процессе отбраковки. Все остальные параметры идентичны всей серии BC327. Рассмотрим их более подробно ниже.

Максимальные

Максимальные характеристики BC327-25 (Т_А= +25^oC):

• коэффициент усиления H_FE: до 400 (при V _CE=1 В, I _{C =} 0.1 А);
• постоянный коллекторный ток (I _C)  до 0.8 А; пиковый (I _CM) до 1 А;
• напряжение: К-Б (V _CBO) до -50 В; К-Э (V _CEO) до -45 В; Э-Б (V _EBO) до -5 В;
• рассеиваемая мощность на коллекторе (P _tot) до 625 мВт;
• температура: кристалла (Т _j) до +150°С; хранения (T _STG) -55 °С … +150 °С.

В случае превышения приведенных выше величин, изделие довольно быстро выходит из строя. Поэтому, рекомендуются придерживаться значительно меньших значений параметров, которые не приведут перегреву и порче кремниевой структуры устройства. Оптимальные режимы работы можно подсмотреть в таблице электрических характеристик.

Электрические

Рассмотрим номинальные значения параметров BC327-25, а также его наиболее оптимальные режимы эксплуатации. Они представлены производителями в datasheet в таблице электрических характеристик. Условия измерений показаны в отельном столбце таблицы.

Комплементарная пара

Возможно ввиду необходимости применения BC327-25 в усилителях низких частот, специально для него была разработана комплементарная пара BC337-25. Последняя имеет кремниевую структуру NPN. По остальным параметрам и электрическим свойствах практически ничем не отличается от рассматриваемого транзистора.

Аналоги

Наиболее подходящей заменой для рассматриваемого транзистора является BC327-40, который имеет более высокий H_FE. Довольно похожими по свойствам являются импортные триоды: 2N 3906, 2N 4403, BC 214, российские КТ685, КТ313 и почти полный клон неизвестного китайского производителя С32725. Возможной альтернативой считаются более современные KSB1116A, ZTX795A.

Производители

Наиболее известным производителем BC327-25 в 90-х являлась корпорация Philips. Сегодня его выпускают многие компании, особенно распространены версии китайских фирм. Скачать их datasheet можно по ссылке.
