Характеристики транзистор BC327-40

В статье рассмотрены основные характеристики, возможно, самого популярного транзистора европейской микроэлектронной промышленности BC327-40. Данный биполярный полупроводниковый триод обладает наибольшим коэффициентом HFE (до 630) в серии BC327-xx. Его последние версии могут использоваться в приложениях коммутации (с нагрузкой до 800 мА) и всевозможных схемах усиления низких частот (до 0.5 Вт).

Цоколевка

BC327-40 выпускается в стандартной пластиковых упаковках SOT-54 и TO-92. Корпус устройства, в зависимости от производителя, обладает огнеупорными свойствами согласно стандарта UL 94V-0. Гибкие металлические выводы триода имеют назначение: коллектор (К), база (Б), эмиттер (Э). Подробная информация представлена на рисунке ниже.

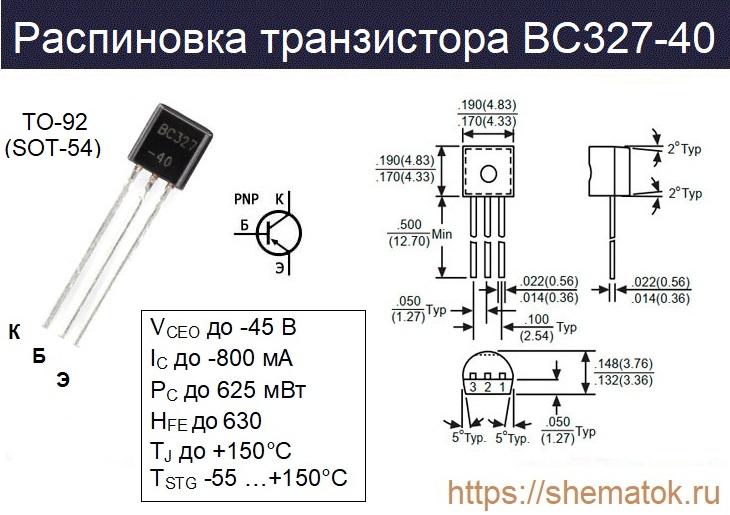

Распиновка BC327-40

Характеристики

Знакомясь характеристиками BC327-40, чаще всего обращают внимание на последние две цифры в маркировке. Они указывают на группу, к которой относится транзистор по коэффициенту усиления HFE. Согласно технического описания (Datasheet) рассматриваемое полупроводниковое устройство является лучшим в своей серии. Ниже представлены максимальные (абсолютные) параметры.

Абсолютные

Абсолютные параметры BC327-40 (ТА= +25oC):

  • напряжение: К-Э (VCEO) до -45 В; К-Б (VCBO) до -50 В; Э-Б (VEBO) до -5 В;
  • постоянный коллекторный ток (IC) до – 0.8 А; пиковый (ICM) до 1 А;
  • рассеиваемая мощность на коллекторе (Ptot) до 625 мВт;
  • максимальная температура: p-n-перехода (Тj) до +150°С; хранения (TSTG) -55 °С … +150 °С.

Необходимо учитывать, что предельной мощности (625 Вт) можно добиться лишь при соблюдении температурных режимов работы (ТА= +25oC), а также при условии нахождения выводов транзистора на расстоянии не менее 2 мм от корпуса. В любом случае, превышение максимальных значений параметров негативно сказывается на эксплуатации, зачастую приводит к перегреву и выходу устройства из строя.

Электрические

Рассмотрим в таблице ниже электрические параметры BC327-40. В них номинальные значения характеристик, при которых транзистор будет функционировать штатно. Условия измерений показаны в отдельном столбце.

Комплементарная пара

BC327-40 массово используется в маломощных дифкаскадах усиления сигналов звуковой частоты (до 0.5 Вт) благодаря наличию у него комплементарной пары c NPN-структурой — BC337-40. В сети интернет можно найти множество разнообразных схем, где эти транзисторы применяются вместе. Пример одной из них можно скачать по ссылке.

Аналоги

В настоящее время существует большое количество аналогов BC327-40. Очень близкими по параметрам традиционно считаются: 2N3906, BC214, 2N4403. Однако, по настоящему хорошей альтернативой, являются более дорогие и мощные: ZTX795A, KSB1116A. В некоторых случаях можно заменить на российский КТ685 или КТ313.

Производители

Одной из первых компаний, которая представила BC327-40 на мировом рынке, считается нидерландская Philips. В настоящее время его производят многие зарубежные фирмы, преимущественно китайского происхождения. Скачать их datasheet можно по ссылке.
