Транзистор 2N3055

Характеристики транзистора 2N3055 говорят о том, что он биполярный, силовой, NPN структуры, общего назначения. Изготавливается с использованием эпитаксиального базового процесса, в герметически закрытом металлическом корпусе ТО-3. Устройство предназначено для работы в схемах коммутации и усилителях мощности.

Распиновка

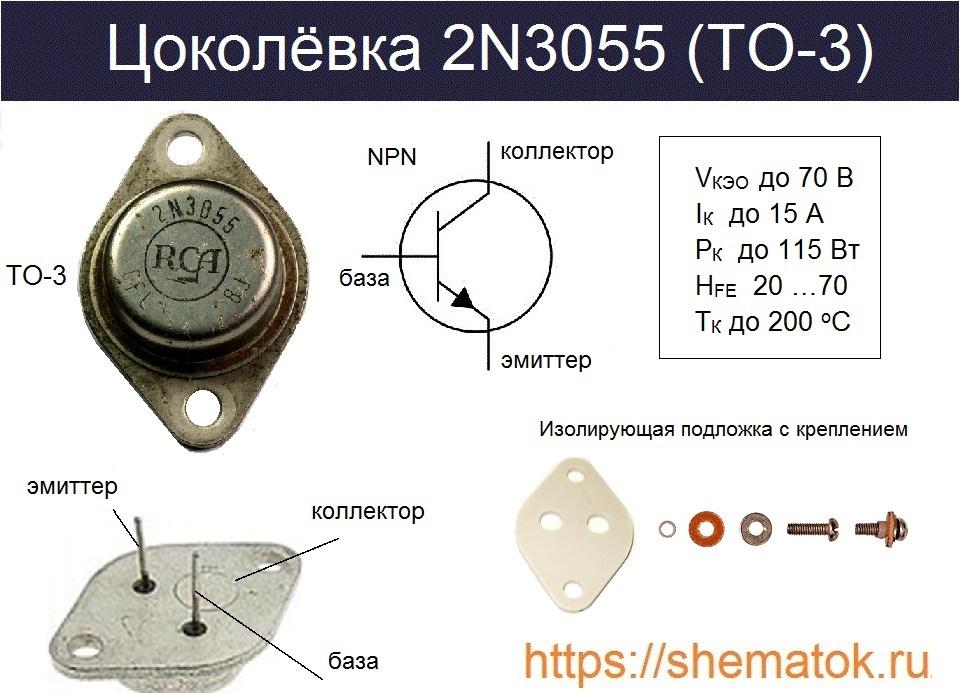

Цоколевка 2n3055 выполнена в металлической упаковке ТО-3 со стеклянными изоляторами, через которые наружу выведены контакты базы (Б) и эмиттера (Э). Коллекторный вывод (К) физически соединен с корпусом. Подробная представлена ниже.2n3055 цоколевка

Корпус транзистора и соединяющие болты изолируют, при креплении на радиатор, через специальную слюдяную или керамическую подложку.

Историческая справка

История этого популярного полупроводникового прибора хорошо известна. Первоначально он был разработан в 60-хх компанией RCA (инженерами из группы Херба Мейзеля) и производился по меза-планарному техпроцессу. Предназначался для работы в усилителях мощности. В последующем стал применяться в стабилизаторах и регуляторах напряжения в блоках питания. С середины 70-xx, вместе с поиском более экономичного способа производства, его начали изготавливать по эпитаксиальной технологии. Неплохие усиливающие свойства, их линейность при этом, cделали устройство незаменимым спутником многих УНЧ того времени.

К сожалению RCA в 1988 г. прекратило существование. Её полупроводниковый бизнес приобрела американская Harris Corporation. Сейчас транзисторы с маркировкой 2N 3055 выпускают многие зарубежные компании, в том числе с применением экологичных без свинцовых (Pb-Free) стандартов. Считается, что более новые экземпляры (выпущенные по эпитаксиальной технологии) лучше работают в схемах усиления, но хуже защищены от высоких напряжений.

Вместе тем, в последнее время качество изготовления таких транзисторов сильно упало, особенно с появлением китайских конкурентов. Кроме того, появились случаи их подделки. Маловероятно купить оригинальный экземпляр на интернет-площадках вроде Aliexpress, Amazon, eBay, и др. Поэтому многие радиолюбители предпочитают его старые версии, выпущенные преимущественно до 2000 г.

Типовые параметры 2N3055 RCA

Технические характеристики

2N3055 являются низкочастотным транзистором. Вместе с тем считается, что типовая граничная частота его перехода находится в диапазоне 3-6 МГц. Но так было не всегда. Впервые данный параметр на устройства появился в техописаниях компании RCA в 1971 г. и составлял всего 0,8 МГц. Постепенно он рос, вместе с совершенствованием технического процесса изготовления. В 1977 г принял современное значение в 2,5 МГц.

Основные параметры рассматриваемого транзистора, с момента начала его производства (с 1967 г.) практически не изменялись. У разных производителей могут быть они могут незначительно отличатся. Вот типовые значения максимально допустимых эксплуатационных характеристик 2N3055:

  • предельное напряжение К-Б (VКБО макс) до 100 В, при разомкнутой цепи Э;
  • предельное напряжение К-Э (VКЭО макс) до 70 В, при обрыве на Б;
  • максимальный коллекторный ток (IК макс) до 15 А;
  • рассеиваемая мощность (PК макс) до 115 Вт;
  • статический коэффициент передачи тока (HFE) 20 … 70;
  • температура перехода (TК) до 200 oC, хранения (ТХран) -65…+200 oC.

Превышение любого из этих значений может привести к выходу устройства из строя. С повышением температуры окружающей среды рассеиваемая мощность падает линейно.

Аналоги

Самым популярным российским аналогом 2N3055 считается мощный биполярный транзистор KT819ГM от АО «ГРУППА КРЕМНИЙ ЭЛ». От зарубежных производителей, в качестве замены можно использовать современный варианты с большим номинальным напряжением 2N3055HV (VКЭО = 100 В), MJ15015G (VКЭО = 120 В). Хорошей альтернативой является: T2N6371HV. Стоит обратить внимание на появившиеся в настоящее время версии в пластиковом корпусе ТО-3PN типа TIP3055 с мощностью до 90 Вт.

В 70-хх компания Philips выпускала очень похожие устройства с маркировкой BDY20 (VКЭО до 60 В) и позиционировала их для применения в аппаратуре Hi-Fi. Очень надежными и качественными эквивалентами у радиолюбителей до сих пор считаются KD502, KD503 бывшего Чехословацского производителя Teslа. К сожалению найти их сейчас очень сложно, так как они больше не выпускаются, а предприятие после распада СССР пришло в упадок.

Комплементарная пара

У устройства есть комплементарная пара MJ2955 с переходом типа PNP. По своим параметрам, кроме кремниевой структуры, он является почти полной копией транзистора 2N3055. Применяется вместе с ним в выходных каскадах мощных усилителей до 40 Вт с нагрузкой до 8 Ом, и 60 Вт на 4 Ом.

Производители

В российских магазинах радиотоваров 2N3055 можно купить по цене от 100 до 400 рублей. Чаще всего встречается продукция следующих производителей: Inchange, ON Semiconductor, STMicroelectronics. Скачайте datasheet на устройство, кликнуть по ссылке с наименованием компании.
